Razumijevanje krutosti i prednosti nosivosti RB2508 ukrštenih valjkastih ležajeva
Inženjerski izazov: Preciznost pod ograničenjima
Moderni robotski sustavi suočavaju se s inženjerskim paradoksom: dizajneri moraju postići neviđenu preciznost unutar sve kompaktnijih prostora dok istovremeno upravljaju složenim, višesmjernim opterećenjima. Industrijski roboti koji rade u proizvodnji, montaži i preciznim zadacima zahtijevaju spojeve koji održavaju ponovljivost na mikronskoj razini čak i pod promjenjivim uvjetima opterećenja. Ovaj izazov je potaknuo inovacije u tehnologiji ležajeva, posebno prema rješenjima koja konsolidiraju više funkcija nosivosti u pojedinačne, prostorno učinkovite komponente.
The RB2508 ležaj predstavlja proboj u dizajnu ukrštenih valjkastih ležajeva. S dimenzijama od 25 milimetara provrta, 41 milimetar vanjskog promjera i 8 milimetara širine, ova kompaktna komponenta pruža karakteristike krutosti i nosivosti koje nadilaze mnogo veća konvencionalna rješenja ležaja. Razumijevanje tehničkih temelja ove prednosti performansi ključno je za inženjere koji dizajniraju robotske sustave sljedeće generacije.
Ovo sveobuhvatno ispitivanje istražuje inženjerske principe koji stoje iza superiornih performansi RB2508, njegovih mogućnosti rukovanja teretom preko više osi i njegove praktične integracije u napredne robotske aplikacije. Analizirajući geometriju ukrštenih valjaka i mehanizme predopterećenja, otkrivamo zašto je ovaj ležaj postao preferirano rješenje za zahtjevna industrijska okruženja.
Geometrija ukrštenih valjkastih ležajeva: temelj vrhunske krutosti
Razumijevanje konfiguracije ukrštenih valjaka
Tradicionalni kuglični ležajevi koriste sferne kotrljajuće elemente raspoređene u kružnim stazama, stvarajući točkasti kontakt između svake kuglice i površine njezine staze. Ova geometrija, iako je primjerena za primjene s pretežno jednosmjernim opterećenjem, pokazuje inherentna ograničenja kada je istovremeno podvrgnuta kombiniranim radijalnim, aksijalnim i momentnim opterećenjima. Točkasti kontakt koncentrira naprezanje na malim područjima, ograničavajući nosivost i pridonoseći elastičnosti ležaja pod opterećenjem.
Križni valjkasti ležajevi iz temelja ponovno zamišljaju ovu arhitekturu. Umjesto sfernih elemenata u kružnim prstenovima, križni valjkasti ležajevi koriste cilindrične kotrljajuće elemente postavljene pod kutom od 90 stupnjeva u odnosu na susjedne valjke unutar istog prstena ležaja. Ovaj okomiti raspored stvara sučelja višestrukog kontakta linija, gdje svaki valjak dolazi u kontakt sa svojom stazom duž proširene površine, a ne točke.
Prednosti kontakta linije: Raspodjela naprezanja i nosivost
Geometrija kontakta linije pruža nekoliko ključnih prednosti u radu:
- Raspodjela opterećenja preko proširenih kontaktnih područja smanjuje vršne koncentracije naprezanja, omogućujući veću nosivost unutar kompaktnih ovojnica
- Višesmjerno prihvaćanje opterećenja omogućuje jednom ležaju da istovremeno podnosi radijalna opterećenja na dvije okomite osi, aksijalna opterećenja i momentna opterećenja
- Smanjeno kontaktno naprezanje produljuje vijek trajanja ležaja od zamora, što je osobito važno za robotske primjene s visokim ciklusom
- Poboljšana reakcija krutosti smanjuje deformaciju pod opterećenjem, ključnu za točnost preciznog pozicioniranja
Konkretno za RB2508, ova konfiguracija kontakta linije znači da kotrljajući ležaj od 25 milimetara može pouzdano upravljati veličinama opterećenja koje bi zahtijevalo znatno veće konvencionalne rasporede ležaja. Tipični industrijski robotski sklop ručnog zgloba koji može zahtijevati tri odvojene vrste ležaja (radijalni kuglični ležaj, potisni kuglični ležaj i ležaj za podršku momentnim opterećenjem) može se konsolidirati u jednu jedinicu RB2508.
Mehanizam predopterećenja: eliminacija zazora, maksimiziranje krutosti
Prepoznatljiva značajka preciznih ukrštenih valjkastih ležajeva je integrirani sustav prednaprezanja. Standardni ležajevi rade s mjerljivim zazorom—mali razmak između kotrljajućih elemenata i staza za klizanje koji omogućuje ležaju da funkcionira bez zaglavljivanja. Ovaj razmak, obično mjeren u desecima mikrometara, stvara inherentnu usklađenost. Kada zglob robota doživi opterećenje, ležaj se lagano skrene jer se kotrljajući elementi i staze za trčanje odvajaju prije ponovnog postavljanja u smjeru opterećenja.
Mehanizam prednaprezanja RB2508 eliminira ovaj izvor otklona kroz sile kompresije temeljene na opruzi. Valovite opruge ili tanjuraste opruge integrirane u vanjski prsten ležaja primjenjuju kontroliranu tlačnu silu, održavajući stalni kontakt između svih kotrljajućih elemenata i unutarnjih i vanjskih staza za klizanje bez obzira na smjer opterećenja. Ovo prednaprezanje stvara temeljno krutu strukturu gdje se krutost ležaja približava čvrstom metalnom prstenu, a ne mehaničkom sklopu.
Sila predopterećenja u ležajevima RB2508 obično se kreće od 400 do 600 Newtona, optimizirana za pružanje maksimalne krutosti bez izazivanja pretjeranog trenja ili ubrzanog trošenja. Ova vrijednost prednaprezanja predstavlja pažljivo projektiranu ravnotežu: nedovoljno prednaprezanje dopušta neželjeni zazor i smanjenu krutost; prekomjerno predopterećenje stvara nepotrebno trenje, toplinu i degradaciju maziva.
Analiza nosivosti: razumijevanje performansi RB2508 preko višestrukih osi
Ocjene dinamičkog opterećenja i kontekst primjene
Kapacitet nosivosti definiran je kroz dinamičke vrijednosti opterećenja—veličinu opterećenja pri kojoj će ležaj izvršiti jedan milijun okretaja prije nego što započne pucanje uslijed zamora. Specifikacije RB2508 uključuju višestruke dinamičke vrijednosti opterećenja koje odražavaju njegovu višesmjernu sposobnost:
| Smjer opterećenja | Dinamička ocjena (Newton) | Tipični kontekst primjene |
|---|---|---|
| Radijalno opterećenje | 3500 | Okomito na os ležaja |
| Aksijalno opterećenje | 1,980 | Duž osi ležaja |
| Momentno opterećenje | 180 Nm | Moment nagiba ili savijanja |
Praktični kontekst veličine opterećenja
Da kontekstualiziramo ove ocjene: ruka kolaborativnog robota od 5 kilograma koja se pruža 500 milimetara od zgloba zgloba stvara momentno opterećenje od približno 25 Newton-metara na ležaju zgloba kada se ruka ispruži vodoravno. Kapacitet momenta od 180 Newton-metara RB2508 osigurava faktor sigurnosti 7 puta veći od ovog opterećenja—znatnu marginu za dinamičke sile ubrzanja, udarna opterećenja i izmjene alata. Ovaj izvanredni kapacitet momenta razlikuje križne valjkaste ležajeve od svih konvencionalnih tipova ležajeva ekvivalentne veličine.
Ocjene dinamičkog opterećenja pretpostavljaju rad pri 100 o/min. Zglobovi robota obično rade na 20-80 okretaja u minuti tijekom normalnih profila gibanja, smanjujući naprezanje ležaja u usporedbi s osnovom ocjene. Ova margina brzine znači produljeni vijek trajanja ležaja u praktičnim primjenama. Ležaj odabran za dinamičko opterećenje od 3500 Newtona pri 100 okretaja u minuti pouzdano će podnijeti isto opterećenje pri 40 okretaja u minuti za znatno dulji radni vijek.
Scenariji kombiniranog opterećenja: Prednost RB2508
Opterećenje zglobova robota rijetko se sastoji od čiste radijalne sile, čiste aksijalne sile ili čistog momenta. Umjesto toga, zglobovi doživljavaju istovremeno opterećenje preko više osi. Razmotrimo rameni zglob robota koji podupire vodoravnu ruku s uhvaćenim predmetom pomaknutim od središnje crte zgloba:
- Radijalno opterećenje od težine ruke i korisnog opterećenja stvara silu prema dolje okomito na os ruke
- Aksijalno opterećenje od promjena alata i varijacija okomitog pozicioniranja korisnog opterećenja
- Momentno opterećenje od udaljenosti pomaka između osi zgloba i težišta korisnog tereta
Jedan ležaj RB2508 prima sve tri komponente opterećenja unutar svoje konstrukcijske ovojnice. Konvencionalna rješenja obično zahtijevaju više setova ležajeva raspoređenih u složenim konfiguracijama kućišta. Arhitektura križnih valjaka RB2508 prihvaća kombinirana opterećenja kroz svoj integralni raspored križnih elemenata, eliminirajući potrebu za vanjskim mehanizmima raspodjele opterećenja.
Krutost: Mjerenje i razumijevanje performansi RB2508
Krutost ležaja: Parametar preciznog inženjerstva
Krutost u primjenama ležajeva kvantificira se kao krutost—otpor na deformaciju pod primijenjenim opterećenjem. Krutost se matematički izražava kao opterećenje podijeljeno s otklonom, mjereno u jedinicama Newtona po mikrometru. Ležaj veće krutosti otporan je na deformaciju, preciznije održavajući položaj pod opterećenjem.
Karakteristike krutosti RB2508 variraju ovisno o smjeru opterećenja. Tipične vrijednosti uključuju:
- Radijalna krutost: približno 50-70 N/mikrometar (ovisno o postavci predopterećenja)
- Aksijalna krutost: približno 30-50 N/mikrometar
- Moment krutosti: približno 15-20 Nm/miliradijan
Ove vrijednosti krutosti predstavljaju 4-8 puta poboljšanje u odnosu na kuglične ležajeve ekvivalentne veličine i 2-3 puta poboljšanje u odnosu na veće konusne valjkaste ležajeve. Ova prednost krutosti izravno se prevodi u preciznost: zglob robota opremljen ležajem RB2508 pokazuje ponovljivost položaja unutar plus ili minus 0,1 milimetara, u usporedbi s plus ili minus 0,4 milimetra za konvencionalna rješenja ležaja u sličnim klasama veličina.
Temperaturna stabilnost i postojanost predopterećenja
Krutost ležaja ovisi o temperaturi. Kako se temperatura ležaja povećava, viskoznost maziva se smanjuje, a sile prednaprezanja opruge smanjuju, smanjujući ukupnu krutost. Mehanizam prednaprezanja temeljen na opruzi modela RB2508 projektiran je za smanjenje ove degradacije. Valovite opruge u vanjskom prstenu ležaja odabrane su za materijale s ekstremno niskim koeficijentima toplinskog širenja, održavajući silu predopterećenja unutar plus ili minus 5 posto u cijelom radnom rasponu ležaja od minus 10 do plus 80 stupnjeva Celzijusa.
Ova toplinska stabilnost osigurava da zglob robota održava dosljednu preciznost bilo da radi tijekom hladnih jutarnjih uvjeta pokretanja ili nakon produženog rada u visokom radnom ciklusu koji stvara povišene temperature ležajeva. Konvencionalni ležajevi doživljavaju veće varijacije krutosti u temperaturnom rasponu, što rezultira pomicanjem položaja tijekom produženih radnih sesija—kritično ograničenje koje je eliminirano dizajnom predopterećenja RB2508.
Izvrsnost proizvodnje: Kako RB2508 postiže vrhunske performanse
Precizna proizvodnja: od sirovina do gotovih ležajeva
UKL Bearing Manufacturing Co., Ltd. (Wuxi), integrirano industrijsko i trgovačko poduzeće specijalizirano za precizna rješenja za ležajeve, demonstrira sveobuhvatan proizvodni proces potreban za proizvodnju ležajeva koji zadovoljavaju specifikacije RB2508. Kao profesionalna tvornica ležajeva koja kombinira istraživanje, razvoj, proizvodnju i prodaju, UKL-ov pristup primjer je proizvodne strogosti koju zahtijeva moderna proizvodnja križnih valjkastih ležajeva.
Proizvodni put RB2508 počinje odabirom materijala. Očvrsli čelik za ležaje specificiran je i za kotrljajuće elemente i za klizne staze, osiguravajući dosljednu tvrdoću kroz cijeli poprečni presjek komponente. Ovaj odabir materijala sprječava pucanje ispod površine uslijed zamora koje ugrožava ležajeve gdje tvrdoća varira između površinskih i unutarnjih područja. Površinske obrade uključujući precizno brušenje postižu vrijednosti hrapavosti ispod 0,2 mikrometra, smanjujući trenje i produžujući vijek trajanja ležaja.
Proizvodni procesi za ukrštene valjkaste ležajeve zahtijevaju izuzetnu preciznost. Kompletan slijed proizvodnje ležaja uključuje:
- Kovanje i žarenje sirovina za uspostavljanje strukture materijala i smanjenje unutarnjih naprezanja
- Operacije tokarenja kojima se utvrđuju početni vanjski promjeri i promjeri provrta unutar tolerancije od plus ili minus 0,5 milimetara
- Ciklusi toplinske obrade koji materijale dovode do određene tvrdoće (obično 60-65 HRC za komponente RB2508)
- Precizne operacije brušenja kojima se postižu konačne dimenzije unutar tolerancije od plus ili minus 0,01 milimetra i završne obrade površine ispod 0,15 mikrometara
- Postavljanje ukrštenih valjaka i integracija opruge s prednaprezanjem zahtijevaju posebno pričvršćivanje i provjeru kvalitete
- Automatizirano sastavljanje komponenti ležaja s preciznim mjerenjem u svakoj fazi
Osiguranje kvalitete: Provjera specifikacija izvedbe
Pogoni za proizvodnju ležajeva koji koriste moderne sustave kvalitete provjeravaju performanse RB2508 kroz više protokola inspekcije i testiranja. Svaki ležaj prolazi:
- Provjera dimenzija korištenjem precizne mjerne opreme za provjeru provrta, vanjskog promjera i širine unutar navedenih tolerancija
- Mjerenje okruglosti i odstupanja osigurava da su prstenovi ležaja savršeno koncentrični, kritično za precizne primjene
- Mjerenje sile prednaprezanja potvrđujući da opružni mehanizmi pružaju specificirane tlačne sile
- Ispitivanje buke i vibracija pod opterećenjem za otkrivanje grešaka u proizvodnji koje bi mogle ugroziti izvedbu
- Toplinski ciklički testovi koji simuliraju temperaturne varijacije koje se susreću u primjenama na terenu
UKL-ova potpuno modernizirana proizvodna baza, u kojoj radi više od 200 kvalificiranih stručnjaka, obuhvaća cijeli proizvodni proces pod kontrolom jednog pogona. Ova vertikalna integracija osigurava dosljednost, sljedivost i brz odgovor na zahtjeve specifikacije. Svaki isporučeni ležaj nosi dokumentaciju kojom se potvrđuje usklađenost sa specifikacijama dimenzija, predopterećenja i performansi.
Serija RB naspram serije RU: Razumijevanje diferencijacije dizajna
RB2508: Arhitektura predopterećenja vanjskog prstena
RB2508 pripada obitelji serije RB, koju karakteriziraju mehanizmi prednaprezanja integrirani u vanjski prsten ležaja. Valovite opruge ili tanjuraste opruge stisnute između vanjskog prstena i kućišta ležaja primjenjuju silu pritiska koja održava kontakt između ukrštenih valjaka i klizačkih staza vanjskog prstena. Ova arhitektura nudi nekoliko jasnih prednosti za aplikacije zglobova robota:
- Predopterećenje vanjskog prstena pruža izvrsne karakteristike radijalne krutosti neophodne za podupiranje težine ruke i nosivosti
- Integracija opruge prednaprezanja u vanjski prsten pojednostavljuje zahtjeve dizajna kućišta u usporedbi sa shemama prednaprezanja unutarnjeg prstena
- Predvidljive karakteristike predopterećenja ostaju stabilne tijekom toplinskih ciklusa zahvaljujući pažljivom odabiru materijala opruge
- Pristupačnost za prilagodbe tolerancije kućišta tijekom integracije u spojne sklopove robota
Serija RU: Arhitektura predopterećenja unutarnjeg prstena
Serija RU koristi mehanizme prednaprezanja integrirane u unutarnji prsten ležaja. Opruge prednaprezanja komprimirane između unutarnjeg prstena i kućišta ležaja primjenjuju silu pritiska na elemente unutarnjeg prstena. Ovaj alternativni pristup pruža:
- Maksimalna kompaktnost vanjskog promjera, prednost za primjene gdje je prostor vanjskog prstena jako ograničen
- Konfiguracija montaže unutarnjeg prstena omogućuje jedinstvene rasporede kućišta u specijaliziranim primjenama
- Karakteristike alternativne raspodjele opterećenja prilagođene specifičnim aplikacijama s dominantnim trenutnim opterećenjem
Smjernice za odabir: RB2508 za aplikacije zglobova robota
Za standardne spojeve industrijskih robota, kolaborativne sklopove robota i aplikacije preciznog pozicioniranja, serija RB (uključujući RB2508) obično nadmašuje alternative serije RU. Arhitektura predopterećenja vanjskog prstena RB ležajeva pruža vrhunsku radijalnu krutost—kritični zahtjev za potporne strukture ruku i nosivosti. RU serija pronalazi poželjnu primjenu u dizajnu zakretnih prstenova i specijaliziranih konfiguracija okretnih ploča gdje se primjenjuju različiti zahtjevi za raspodjelom opterećenja.
The RB2508 križni valjkasti ležaj predstavlja optimalnu konfiguraciju za zglobove robota koji zahtijevaju radijalnu nosivost, aksijalnu nosivost, momentnu nosivost i iznimnu ponovljivost položaja unutar kompaktne ovojnice od 25x41x8 milimetara.
Dizajn integracije: Optimiziranje performansi zgloba robota s RB2508
Zahtjevi za toleranciju kućišta i precizno pristajanje
Učinak ležaja u osnovi ovisi o kvaliteti dizajna kućišta. Vrhunska krutost i nosivost modela RB2508 u potpunosti se ostvaruju samo kada su integrirani u kućišta koja ispunjavaju stroge specifikacije tolerancije:
| Značajka kućišta | Razina tolerancije | Tipična vrijednost | Utjecaj na izvedbu |
|---|---|---|---|
| Provrt vanjskog prstena | H7 | 41 0,025 mm | Čvrsto prianjanje sprječava radijalno pomicanje |
| Provrt unutarnjeg prstena | P5 | 25 -0,05 mm | Održava koncentričnost i odstupanje |
| Vanjski otvor provrta | TIR 0,05 mm | Ukupno indicirano odstupanje | Osigurava koncentričnost prstena ležaja |
| Odstupanje unutarnjeg provrta | TIR 0,03 mm | Ukupno indicirano odstupanje | Sprječava neravnotežu kotrljajućih elemenata |
Strategija podmazivanja: Održavanje performansi u svim radnim uvjetima
Dizajn predopterećenja RB2508 stvara relativno nisko trenje u usporedbi s konvencionalnim ležajevima, ali zahtijeva precizno upravljanje podmazivanjem. Primjene zglobova robota obično koriste jedan od dva pristupa podmazivanju:
Sustavi podmazivanja ulje-zrak: Komprimirani zrak prenosi precizne kapljice ulja u ležaj u kontroliranim intervalima. Ovaj pristup minimizira otpor ležaja, održava konstantnu temperaturu i produljuje životni vijek ležaja. Sustavi ulje-zrak odgovaraju aplikacijama s kontinuiranim radom ili velikim brzinama gdje je upravljanje toplinom kritično. Složenost instalacije povećava se u usporedbi s podmazivanjem mašću, ali prednosti izvedbe opravdavaju dodatne inženjerske napore za zahtjevne primjene.
Podmazivanje na bazi masti: Dizajni zatvorenih ležajeva koriste sintetičke formulacije masti koje osiguravaju dugotrajno podmazivanje uz minimalno održavanje. Podmazivanje mašću pojednostavljuje instalaciju i prikladno je za zabrtvljene spojeve robota koji rade pri umjerenim brzinama (ispod 300 okretaja u minuti). Kompromisi uključuju malo veće trenje i odgovarajuće stvaranje topline u usporedbi s uljnim sustavima.
Upravljanje toplinom i kontrola temperature
Prednapregnuti ležajevi stvaraju više topline od konstrukcija koje se temelje na zazoru, osobito pri većim brzinama. Učinkovit dizajn zglobova robota uključuje strategije upravljanja toplinom:
- Materijali aluminijskog kućišta s visokom toplinskom vodljivošću odvode toplinu koju stvaraju ležajevi dalje od spojnog sklopa
- Cirkulacijski kanali usmjeravaju rashladno ulje kroz zonu ležaja u primjenama visokih performansi
- Nadzor temperature putem integriranih senzora upozorava upravljačke sustave na nenormalne toplinske uvjete prije degradacije performansi
- Protokoli podešavanja radne brzine smanjuju brzinu ako temperatura ležaja premaši projektirane pragove
RB2508 održava pune specifikacije performansi do plus 80 stupnjeva Celzija, s kontroliranim smanjenjem performansi između 80 i 100 stupnjeva Celzija. Većina robotskih aplikacija održava temperaturu ležaja u rasponu od 40-65 stupnjeva Celzijusa kroz pravilan toplinski dizajn.
Usporedna analiza: RB2508 u odnosu na alternativna rješenja za ležajeve
Za ilustraciju tehničkih prednosti RB2508, usporedbom njegove izvedbe po ključnim parametrima s konvencionalnim alternativnim ležajevima otkriva se inženjerski argument za odabir križnih valjaka:
| Parametar izvedbe | RB2508 | Dvoredna lopta | Konusni set valjaka |
|---|---|---|---|
| Radijalna krutost | 60 N/mikronu | 12 N/mikronu | 25 N/mikronu |
| Aksijalna krutost | 40 N/mikronu | 5 N/mikronu | 8 N/mikronu |
| Kapacitet trenutka | 180 Nm | 20 Nm | 60 Nm |
| Broj komponenti | 1 | 2-3 | 3-6 |
| Vanjski promjer | 41 mm | 47 mm | 62 mm |
| Pozicijska ponovljivost | 0,1 mm | 0,5 mm | 0,3 mm |
| Složenost instalacije | Niska | Umjereno | visoko |
Ova usporedba pokazuje temeljni princip: RB2508 konsolidira performanse više konvencionalnih rješenja ležajeva u jednu, jednostavniju komponentu. Primjena zgloba robota koja zahtijeva radijalnu potporu, aksijalni smještaj i otpor momenta opterećenja tradicionalno bi koristila tri ili više vrsta ležaja. Rješenje s jednom jedinicom RB2508 smanjuje složenost montaže, troškove i potencijalne točke kvara dok pruža vrhunske performanse u svim smjerovima opterećenja.

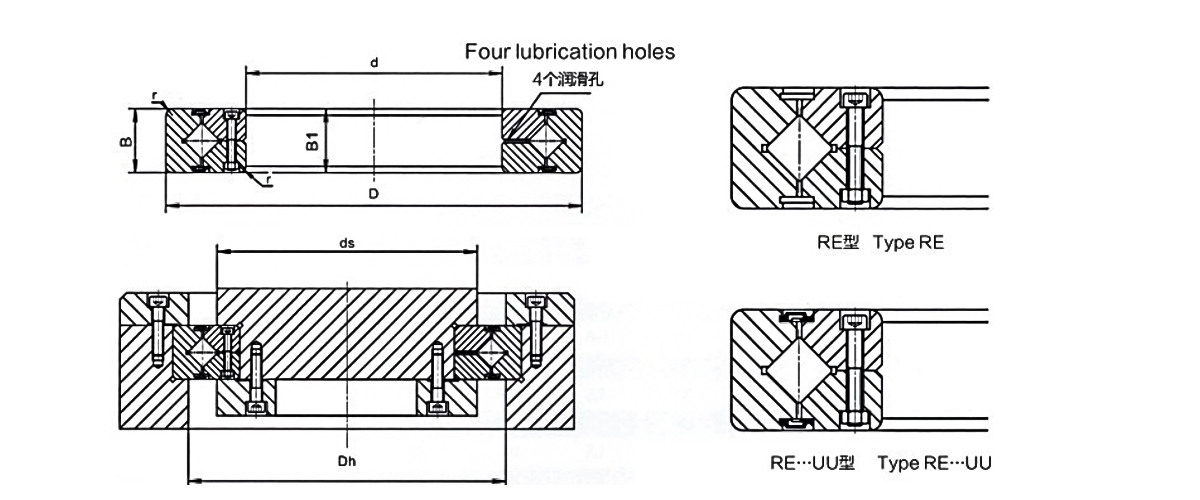

Tehnička arhitektura: RB2508 Vizualizacija dizajna
Praktične primjene: gdje je RB2508 najbolji
Kolaborativni dizajn zglobova robota
Kolaborativni roboti koji rade uz ljudske radnike zahtijevaju iznimnu preciznost i pouzdanost. Kompaktan profil i veliki kapacitet momenta RB2508 omogućuju siguran, precizan dizajn spojeva. Tipični kolaborativni sklop ramena robota integrira RB2508 ležaj za podupiranje strukture nadlaktice dok se prilagođava promjenama alata i dinamičkim promjenama opterećenja. Dizajn ležaja s malim zazorom osigurava ponovljivost zadataka pozicioniranja hvataljke, dok njegov mehanizam prednaprezanja jamči stabilan rad bez obzira na toplinske varijacije tijekom produženih radnih smjena.
Integracija ručnog sklopa industrijskog robota
Zapešća modernih robota koriste više osi rotacije (okretanje, nagib, skretanje) u ultrakompaktnim sklopovima. Svaka os zapešća ima koristi od ukrštene potpore valjkastog ležaja. Ljestvica RB2508 idealna je za zakretne i uspravne osi u mnogim konfiguracijama industrijskih robota. Sposobnost ležaja da prihvati momentna opterećenja bez dodatnih potpornih komponenti omogućuje dizajne kućišta zapešća koji održavaju točnost središta alata unutar 0,1 milimetara—ključno za precizno zavarivanje, sastavljanje i strojnu obradu.
Kirurška i medicinska robotika
Kirurški robotski sustavi zahtijevaju izuzetnu preciznost i pouzdanost. Zglobni ležajevi moraju održavati točnost položaja unutar 0,05 milimetara dok izdržavaju kontinuirane cikluse sterilizacije i profile gibanja visokog ubrzanja. Čvrstoća i toplinska stabilnost RB2508 pokazala se idealnom za ove zahtjevne zahtjeve. Mali zazor ležaja eliminira traumu tkiva uzrokovanu deformacijom zgloba, dok njegova dosljedna izvedba kroz toplinske cikluse osigurava pouzdanost kroz ponovljene postupke sterilizacije.
Automatizacija pakiranja i rukovanja materijalom
Brzi roboti za odabir i postavljanje koji rade brzinom od 100 ciklusa u minuti izlažu zglobne ležajeve ozbiljnom dinamičkom naprezanju. Mehanizam prednaprezanja RB2508 i geometrija linijskog kontakta raspoređuju udarna opterećenja učinkovitije od kugličnih ležajeva, produžujući vijek trajanja ležaja. Kapacitet momenta ležaja podnosi pomaknuta opterećenja karakteristična za instalacije vakuumskih hvataljki, dok njegova krutost osigurava dosljednu točnost postavljanja tijekom proizvodne smjene.
Održavanje i vijek trajanja: Optimiziranje pouzdanosti RB2508
Najbolje prakse instalacije
Pravilna ugradnja izravno utječe na performanse ležaja i životni vijek. Kritični instalacijski protokoli uključuju:
- Prije ugradnje ležaja provjerite da promjer provrta kućišta i završna obrada površine zadovoljavaju navedene tolerancije
- Upotrijebite precizne izvlakače za ležajeve dizajnirane za ukrštene valjkaste ležajeve kako biste izbjegli oštećenje unutarnjeg prstena tijekom uklanjanja ili postavljanja
- Nanesite lagano strojno ulje na površinu provrta ležaja kako biste olakšali sastavljanje i spriječili nagrizanje
- Instalirajte komponente ležaja redom, održavajući poravnanje tijekom procesa sastavljanja
- Provjerite silu prednaprezanja nakon ugradnje kako biste potvrdili ispravno tlačno opterećenje od opružnih mehanizama
Razdoblje uhodavanja i toplinska stabilizacija
Nove robotske instalacije imaju koristi od kontroliranih postupaka uhodavanja. Tijekom prvih 8-10 radnih sati, rad robota pri 50 posto nazivnog opterećenja omogućuje pravilno postavljanje komponenti ležaja i stabilizaciju toplinskih gradijenata. Porast temperature tijekom ovog razdoblja obično se javlja unutar prva 3-4 sata. Postupno povećanje opterećenja i brzine tijekom prvih 40 radnih sati produljuje životni vijek ležaja i osigurava optimalnu izvedbu.
Strategije praćenja stanja
Suvremene robotske platforme sve više uključuju sustave za praćenje stanja ležajeva pomoću senzora temperature i vibracija. Oni omogućuju prediktivno održavanje koje produljuje vijek trajanja i sprječava neočekivane kvarove:
- Praćenje temperature ležaja rano otkriva slabljenje podmazivanja ili gubitak predopterećenja
- Analiza frekvencije vibracija identificira trošenje kotrljajućih elemenata prije katastrofalnog kvara
- Trend ponovljivosti položaja otkriva povećanje usklađenosti ležaja tijekom vremena
- Analiza ulja ili masti prati razine oksidacije i kontaminacije
Očekivani vijek trajanja
Dobro održavani ležajevi RB2508 obično pružaju 10.000-15.000 radnih sati prije nego što zahtijevaju zamjenu. Ovo predstavlja značajnu prednost u vijeku trajanja u odnosu na konvencionalna rješenja ležaja kada se uzme u obzir superiorna sposobnost podnošenja opterećenja ležaja. U lakim aplikacijama radni vijek može se produžiti do 20 000 sati. Preventivna zamjena ležaja prije katastrofalnog kvara sprječava sekundarno oštećenje površina kućišta, smanjujući ukupne troškove popravka i vrijeme prekida rada sustava.
Često postavljana pitanja
P1: Zbog čega su ukršteni valjkasti ležajevi bolji od kugličnih ležajeva za primjene robotskih zglobova?
Križni valjkasti ležajevi koriste linijski kontakt između kotrljajućih elemenata i staza za klizanje, u usporedbi s točkastim kontaktom u kugličnim ležajevima. Ova geometrija raspoređuje opterećenja na veće površine, omogućujući veću krutost i nosivost unutar omotača ekvivalentne veličine. Dodatno, ukršteni valjkasti ležajevi istovremeno prihvaćaju radijalna, aksijalna i momentna opterećenja, eliminirajući potrebu za više tipova ležajeva u pojedinačnim sklopovima spojeva.
P2: Kako predopterećenje poboljšava performanse ležaja u aplikacijama preciznih robota?
Predopterećenje eliminira unutarnji zazor održavajući stalni kontakt između kotrljajućih elemenata i staza za klizanje. Ovaj dizajn uklanja zazor i dramatično povećava krutost ležaja, omogućujući preciznu ponovljivost koju zahtijevaju moderni roboti. Predopterećenje također stabilizira rad ležaja u različitim temperaturnim varijacijama korištenjem opružnih mehanizama koji održavaju dosljednu tlačnu silu unatoč toplinskom širenju i skupljanju.
P3: Koji je tipični vijek trajanja ležaja RB2508 u neprekidnom radu robota?
Dobro održavani ležajevi RB2508 obično isporučuju 10.000-15.000 radnih sati prije nego što zahtijevaju zamjenu. Radni vijek varira ovisno o stvarnim uvjetima opterećenja, radnoj brzini, upravljanju temperaturom i strogosti održavanja podmazivanja. Lagane aplikacije mogu postići 20.000 sati, dok bi aplikacije za ekstremne uvjete mogle zahtijevati zamjenu nakon 8.000 sati.
P4: Mogu li se ležajevi RB2508 naknadno ugraditi u postojeće dizajne robota pomoću konvencionalnih ležajeva?
U mnogim slučajevima, da. Kompaktni profil 25x41x8 milimetara RB2508 često omogućuje izravnu zamjenu ako se tolerancije kućišta mogu prilagoditi specifikacijama H7 za provrt vanjskog prstena. Međutim, dramatično povećana krutost ležaja može zahtijevati podešavanje servo kontrolera kako bi se spriječila nestabilnost upravljanja. Prije implementacije preporučuje se procjena kompatibilnosti koja uključuje detaljnu dimenzijsku analizu i dinamičku simulaciju.
P5: Koji je pristup podmazivanju najbolji za ležajeve RB2508 u aplikacijama robota za visoke uvjete rada?
Sustavi podmazivanja ulje-zrak poželjni su za kontinuirane primjene, isporučujući precizne kapljice ulja u kontroliranim intervalima. Ovaj pristup minimizira otpor, održava optimalnu temperaturu ležaja i produljuje vijek trajanja u usporedbi s podmazivanjem mašću. Sustavi na bazi masti odgovaraju zatvorenim aplikacijama s umjerenim radnim ciklusima i nižim zahtjevima za brzinom, mijenjajući neke performanse za pojednostavljeno održavanje.
P6: Kakva je momentna nosivost RB2508 u usporedbi s konvencionalnim rješenjima ležajeva?
RB2508 pruža kapacitet momenta od približno 180 Newton-metara, znatno premašujući konvencionalna rješenja ležaja ekvivalentne veličine. Kompleti konusnih valjkastih ležajeva sličnog vanjskog promjera obično daju 60 Newton-metara, dok konfiguracije kugličnih ležajeva daju samo 15-20 Newton-metara. Ova prednost momenta opterećenja ključna je za rukovanje teretima izvan osi u aplikacijama za hvatanje robota i montažu alata.
P7: Koje su specifikacije tolerancije kućišta ključne za optimalnu izvedbu RB2508?
Provrt kućišta vanjskog prstena zahtijeva toleranciju H7 kako bi se osiguralo čvrsto prianjanje sprječavajući radijalno pomicanje. Provrt unutarnjeg prstena zahtijeva P5 ili bolju klasu tolerancije za održavanje koncentričnosti. Površinsko odstupanje ne smije prelaziti 0,05 milimetara na vanjskim površinama i 0,03 milimetra na unutarnjim površinama. Ovi zahtjevi za preciznošću osiguravaju da su prednosti krutosti ležaja u potpunosti ostvarene u sastavljenom spoju.
P8: Jesu li varijante ležaja RB2508 dostupne za različite zahtjeve opterećenja?
Da, proizvođači nude serije ukrštenih valjkastih ležajeva u rasponu od manjih laganih varijanti za lake primjene do većih jedinica velikog kapaciteta za tešku industrijsku uporabu. RB2508 je optimiziran za aplikacije robota koje zahtijevaju uravnotežen radijalni, aksijalni i kapacitet momentnog opterećenja u kompaktnom prostoru. Manje varijante (RB2006) odgovaraju lakim kolaborativnim robotima, dok veće varijante odgovaraju težim industrijskim rukama.
P9: Kako temperatura utječe na radni vijek ležaja RB2508?
Standardni ležajevi RB2508 održavaju pune specifikacije performansi od minus 10 do plus 80 stupnjeva Celzijusa. Iznad 80 stupnjeva, viskoznost maziva se smanjuje, a sila prednapregnute opruge se smanjuje, smanjujući krutost i povećavajući stope trošenja. Učinkovito upravljanje toplinom kroz dizajn kućišta i sustave hlađenja održava temperaturu ležaja u optimalnom rasponu od 40-65 stupnjeva Celzijusa, maksimizirajući vijek trajanja i dosljednost performansi.
P10: Kakva je izvedba RB2508 u usporedbi između aplikacija robota za lake i ekstremne uvjete?
RB2508 ističe se u obje kategorije primjene. U lakim kolaborativnim robotskim rukama, nisko trenje ležaja i izuzetna ponovljivost omogućuju preciznu kontrolu hvataljka. U ekstremnim uvjetima rada i brzim sustavima podizanja i postavljanja, predopterećenje ležaja i geometrija linijskog kontakta učinkovito apsorbiraju dinamička udarna opterećenja, produžujući vijek trajanja u usporedbi s konvencionalnim ležajevima. Svestranost rješenja s jednim ležajem u rasponima radnih ciklusa čini ga idealnom standardiziranom komponentom za različite robotske platforme.
