Križni valjkasti ležajevi tankovog profila serije RA imaju manji vanjski promjer i dimenzije širine, što ih čini prikladnim za primjenu u ograničenom prostoru. Ova serija dostupna je u kaveznim, separatorskim i punim komplementima kako bi zadovoljila različite potrebe.
Nosivost:
Osnovna dinamička nosivost (Ca): 234 000 N
Osnovna aksijalna statička nosivost (C0a): 690 000 N
Osnovna aksijalna dinamička nosivost (Cr): 166 000 N
Osnovno radijalno opterećenje (C0r): 340 000 N
Značajke ležaja:
1. Izvrsna rotacijska točnost: Mogućnost velike brzine, sposoban izdržati velika aksijalna i radijalna opterećenja.
2. Jednostavna instalacija: Štedi prostor za ugradnju, smanjuje duljinu osovine i troškove obrade.
3. Nisko toplinsko širenje: Minimalne promjene dimenzija, pogodne za visokoprecizne primjene.
4. Niški startni trenutak: Najlonski separatori smanjuju rotacijsku inerciju i olakšavaju kontrolu kutnog indeksiranja.
5. Visoka krutost i preciznost: Optimizirano prednaprezanje povećava krutost i točnost kretanja valjka.
6. Otpornost na habanje i koroziju: Izrađen od visokougljičnog kromiranog čelika (GCr15) i TN inženjerske plastike, pruža izvrsnu otpornost na udarce i površinsku otpornost na trošenje.
prijave:
Križni valjkasti ležajevi serije RA naširoko se koriste u ručnim rotacijskim zglobovima robota, instrumentima za precizno ispitivanje, motorima s izravnim pogonom, visokopreciznim gramofonima i drugim aplikacijama koje zahtijevaju visoku preciznost i krutost.

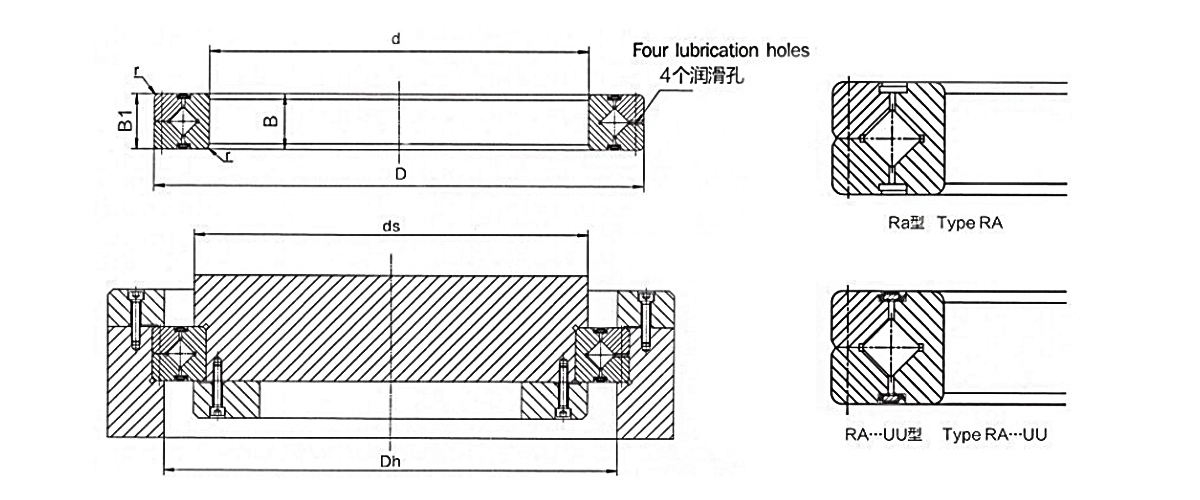

| Vrsta ležaja | Dimenzija | Veličina ramena | Osnovna nosivost (radijalna) | Težina | ||||||
| Unutarnji promjer | Vanjski promjer | Promjer uspona valjka | Visina | Iskošenje | Kr | Kor | ||||
| d | D | Dpw | B B1 | Rmin | ds | Dh | KN | KN | kg | |
| RA 5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA 8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA 9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA 12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA 13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA 14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA 15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA 16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA 17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA 18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA 19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA 20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
