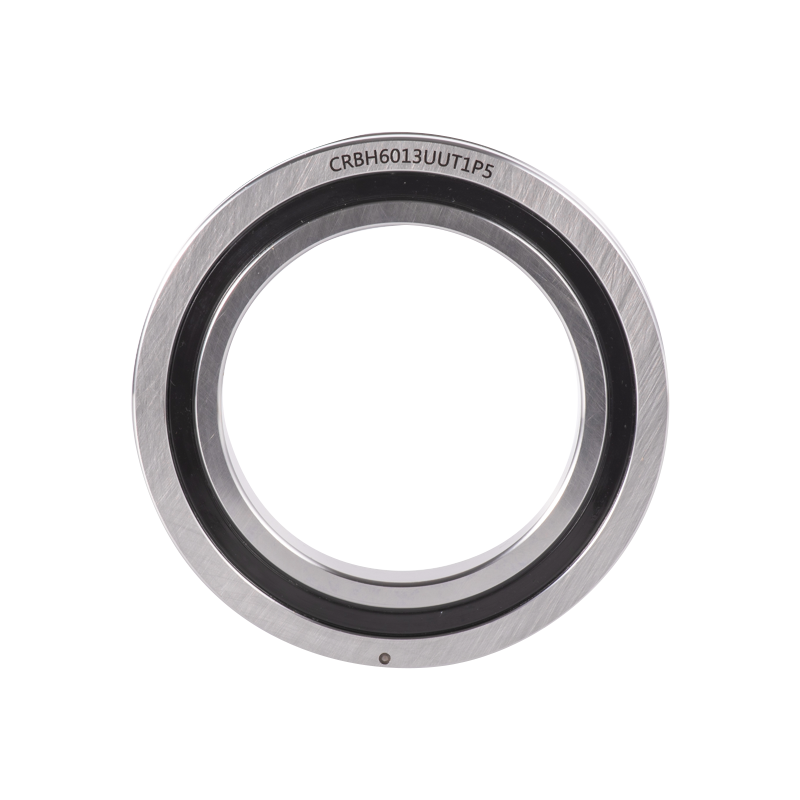

CRBH Ultra tanki precizni ležaj

CRBH Ultra Thin Precision Bearing je ultratanka verzija tipa RU, koja se odlikuje velikom krutošću i visokom preciznošću. Ovom modelu nedostaju rupe za montažu na unutarnjem i vanjskom prstenu, pa su za ugradnju potrebne prirubnice i potporna sjedala. Ležaj se sastoji od vanjskog prstena, unutarnjeg prstena i kotrljajućih plastičnih zaštitnih blokova. Vanjski prsten ima rešetkasti uzorak i pričvršćen je s tri zatezna prstena, prikladna za primjene u kojima se unutarnji prsten okreće.

Contact Us Kontaktirajte nas
PREV：RA tanki križni valjkasti ležaj DALJE：SX precizni ležaj tankog profila
  • Opis
  • Specifikacije
  • Kontaktirajte nas

Prednosti ležaja
1. Visoka krutost i visoka preciznost: Ortogonalno raspoređeni cilindrični valjci između unutarnjeg i vanjskog prstena povećavaju krutost i točnost rada.
2. Dizajn separatora: Između valjaka ugrađeni su separatori koji osiguravaju glatku rotaciju.
3. Jednostavna instalacija: Montažne rupe na unutarnjem i vanjskom prstenu olakšavaju brzu ugradnju u opremu.
4. Opcije otvorenog i zatvorenog tipa: Zabrtvljeni ležajevi opremljeni su posebnim brtvama od sintetičke gume za dodatnu zaštitu.

Prodajna mjesta
Tanak i visoke preciznosti: Preciznost do P2 i P4, pogodna za visokoprecizne rotacijske primjene.
Dizajn tankog presjeka: Značajno poboljšana krutost u usporedbi s tradicionalnim ležajevima.

Prijave
Ležajevi tipa CRBH prikladni su za primjene koje zahtijevaju male dimenzije poprečnog presjeka i rotaciju visoke preciznosti, kao što su precizni rotacijski stolovi, rotacijski zglobovi robotske ruke, medicinski uređaji i mjerni instrumenti.

Usporedba prednosti
U usporedbi s kugličnim ležajevima, ležajevi tipa CRBH značajno poboljšavaju krutost kroz kontaktnu strukturu cilindričnih valjaka. U usporedbi s dvorednim kugličnim ležajevima s kutnim kontaktom, njegov manji dizajn poprečnog presjeka povećava krutost za 3 do 4 puta, ispunjavajući zahtjeve viših performansi.

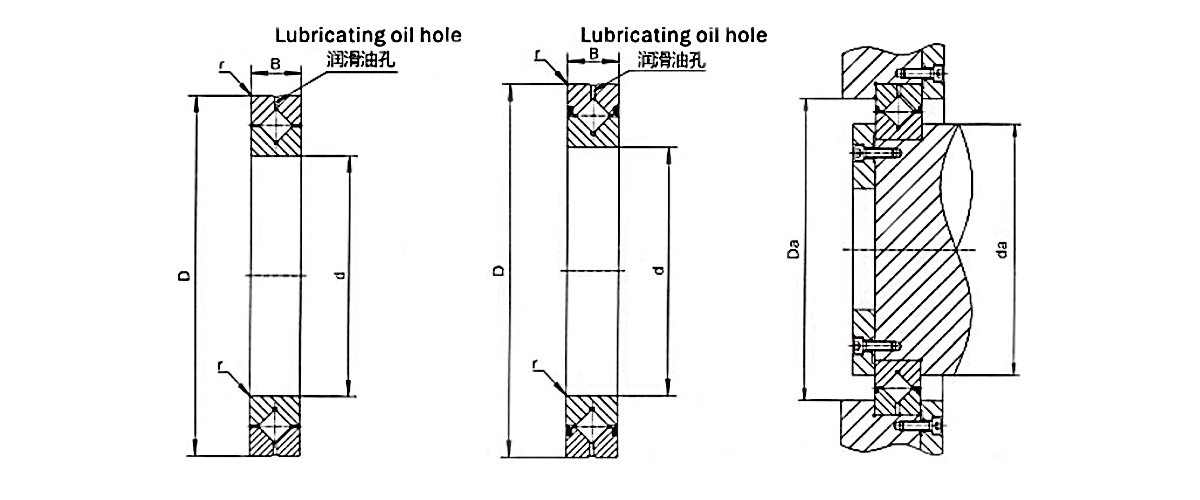

Vrsta ležaja Dimenzija Veličina ramena Osnovno  opterećenje  (rad Težina
Unutarnji promjer Vanjski promjer visoko Iskošenje Kr Kor
d D B Rmin da da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
