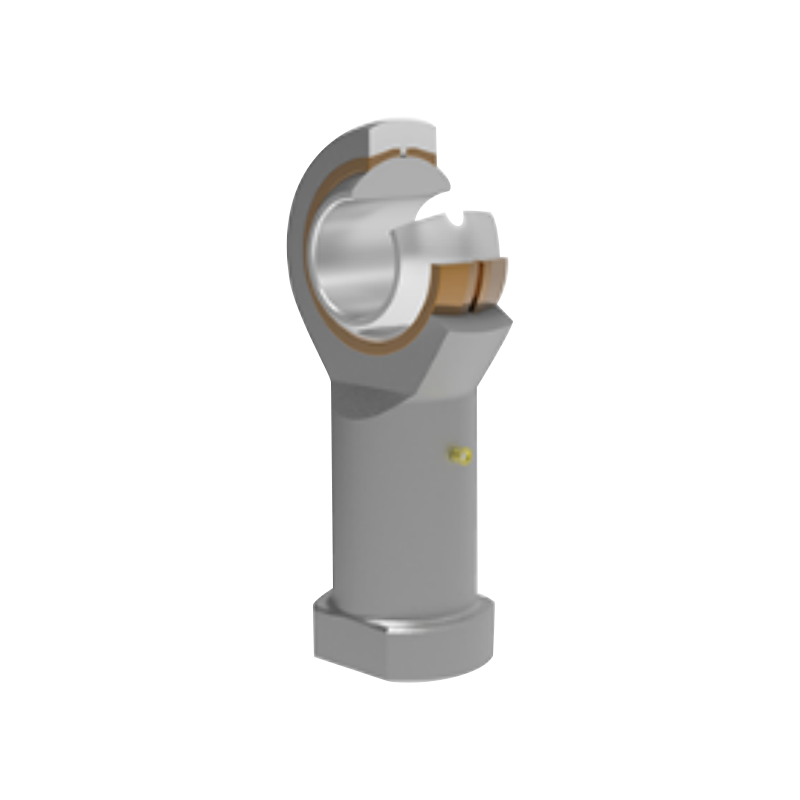

SIZP pocinčani precizni ležaj na kraju šipke

Sferični klizni ležajevi serije SIZP izrađeni su od ugljičnog čelika s pocinčanom završnom obradom, što pruža izvrsnu otpornost na koroziju. Klizne površine opremljene su brončanim oblogama, što značajno poboljšava otpornost na habanje i vijek trajanja. Unutarnji prsten izrađen je od čelika za ležaje visoke čvrstoće, kaljenog i tvrdog kroma, koji nudi vrhunsku tvrdoću i izdržljivost. Osim modela s promjerom provrta manjim od 6,35 mm, svi ostali modeli podržavaju podmazivanje čašice kako bi se osigurao dugotrajan učinkovit rad.

Kontaktirajte nas

PREV：Ležaj visoke krutosti kompatibilan sa SABP podmazivanjem DALJE：SAZP zglobni ležaj na kraju šipke

Opis
Specifikacije
Kontaktirajte nas

Raspon temperature
Prikladno za temperature od -50 ℃ do 150 ℃, prilagodljivo raznim ekstremnim uvjetima okoline.

Upute za podmazivanje
·Modeli s promjerom provrta manjim od 6,35 mm nisu podmazani.
·Za druge modele podržano je podmazivanje čašice za smanjenje trenja i produljenje vijeka trajanja.

Mogućnosti prilagodbe
·Sferični klizni ležajevi na kraju šipke s različitim preciznostima navoja mogu se isporučiti prema zahtjevima kupaca kako bi se osiguralo da zahtjevi preciznosti zadovoljavaju specifične primjene.
·Nehrđajući čelik može se koristiti za tijelo kraja šipke i unutarnji prsten, prikladan za visoko korozivna okruženja. Broj modela je označen sa "X", npr. SIZP…S/X.

Označavanje lijevog konca
Ako je potrebna verzija s lijevim navojem, broj modela mora biti označen s "L" ili "LH". Na primjer: SILZP12S 1/2-20UNF-2B LH, kako bi se osigurala točna identifikacija.

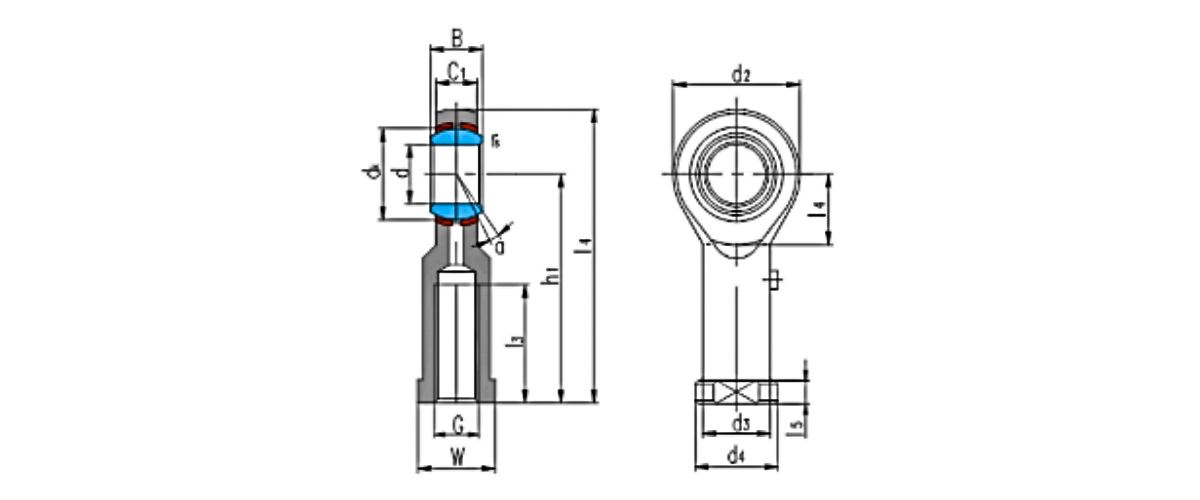

Ležaj broj	Dimenzije mm/inč																Učitaj ocjene kN		Težina kg
Ležaj broj	d	B	dₖ	C₁ max	d₂	G UNF-2B	h₁	ja₃ min	I₄	ja ₅	ja₇	W	d₃	d₄	rₛ min	α° ≈	Dinamično	Statični	Težina kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32 (prikaz, ostalo).	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32 (prikaz, ostalo).	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	5/16-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	5/16-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	7/16-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	7/16-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
SIZP12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
SIZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
