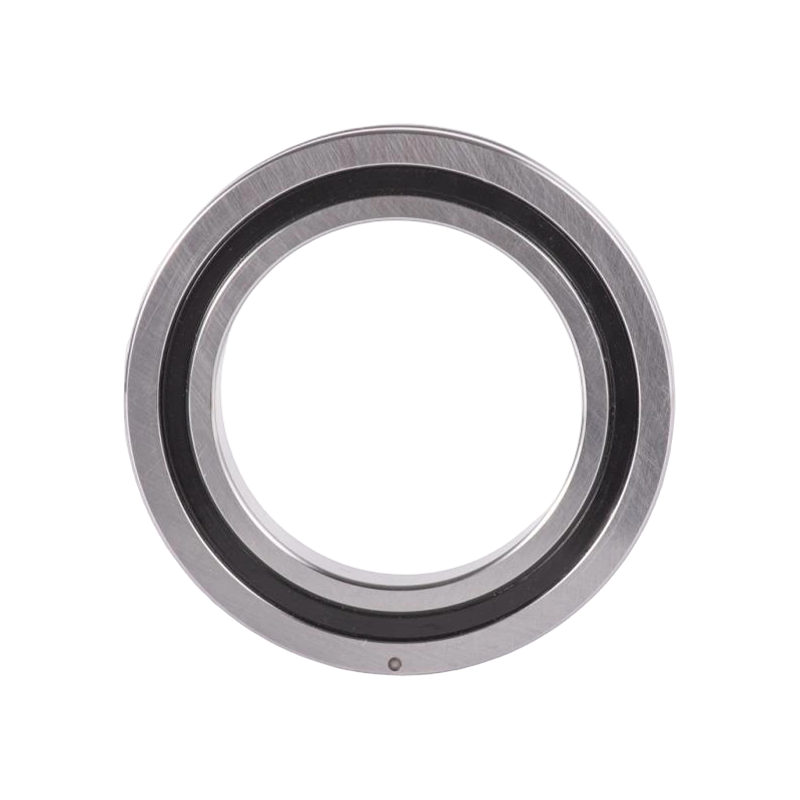

Križni valjkasti ležajevi (križni valjkasti ležajevi) Križni valjkasti ležajevi, također poznati kao križni valjkasti ležajevi, koriste unutarnju strukturu u kojoj su cilindrični valjci raspoređeni poprečno pod kutom od 90° jedan prema drugom unutar klizačkih staza u obliku slova V. Između valjaka postavljeni su razdjelnici ili odstojnici. Ova struktura omogućuje jednom ležaju da istovremeno podnosi opterećenja u svim smjerovima, uključujući radijalna opterećenja, aksijalna opterećenja i momente prevrtanja. Ležajeve karakteriziraju minimalne ukupne dimenzije (minijaturizacija), velika krutost, visoka točnost rotacije i kombinirana nosivost. Stoga su najprikladniji za: Zglobove ili rotirajuće dijelove industrijskih robota. Rotirajući dijelovi manipulatora/robotskih ruku. Rotacijski stolovi obradnih centara. Precizni rotacijski stolovi. Medicinska oprema. Mjerni instrumenti. Oprema za proizvodnju IC-a i druge primjene. Strukturni tipovi križnih valjkastih ležajeva Križni valjkasti ležajevi općenito se klasificiraju u tri strukturna oblika: vanjski prsten koji se može odvojiti, unutarnji prsten integriran. Vanjski prsten integriran, unutarnji prsten se može odvojiti. Integrirani su i vanjski i unutarnji prsten.

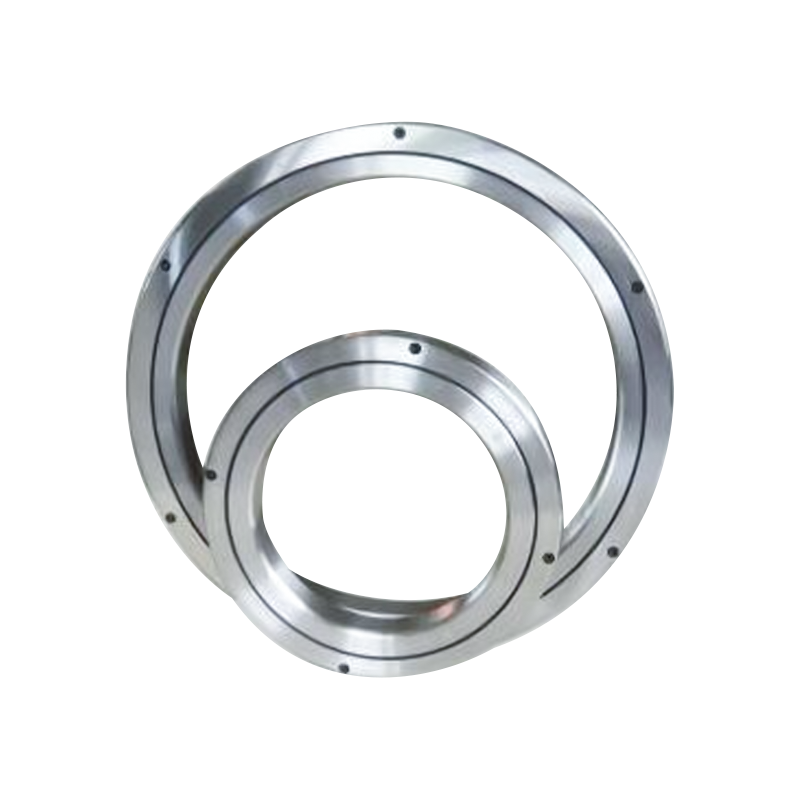

1. Tip RB (odvojivi vanjski prsten, integrirani unutarnji prsten) Struktura: vanjski prsten je podijeljen na dva dijela, dok je unutarnji prsten jedna, integrirana komponenta. Primjena: Prikladno za aplikacije koje zahtijevaju visoku točnost rotacije unutarnjeg prstena.
2. RE tip (Integrirani vanjski prsten, odvojivi unutarnji prsten) Struktura: Ima iste vanjske dimenzije kao tip RB, ali je vanjski prsten integriran, a unutarnji prsten je podijeljen na dva dijela. Primjena: Prikladno za aplikacije koje zahtijevaju visoku točnost rotacije vanjskog prstena.

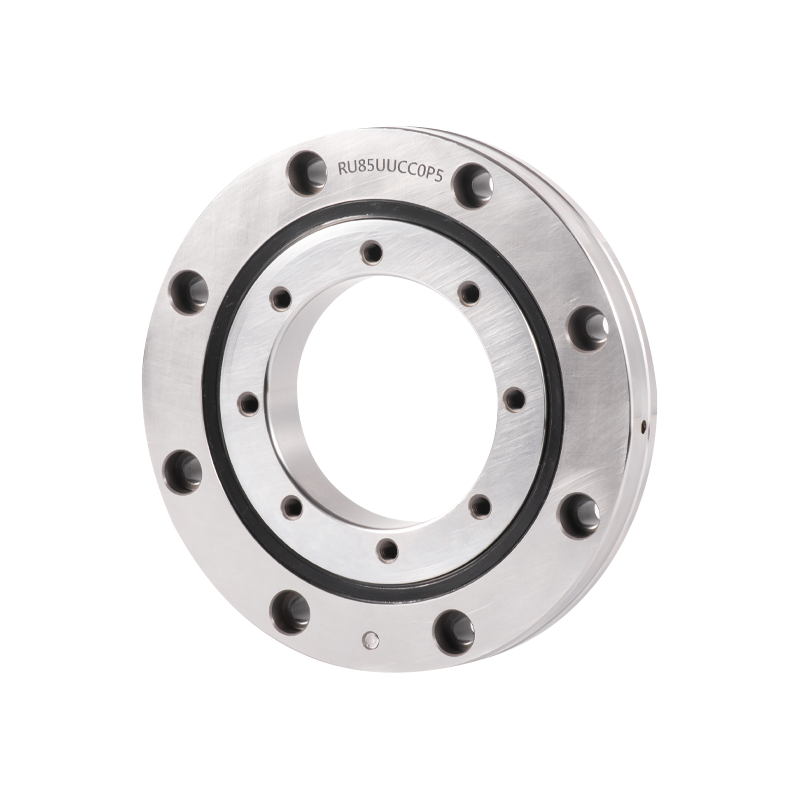

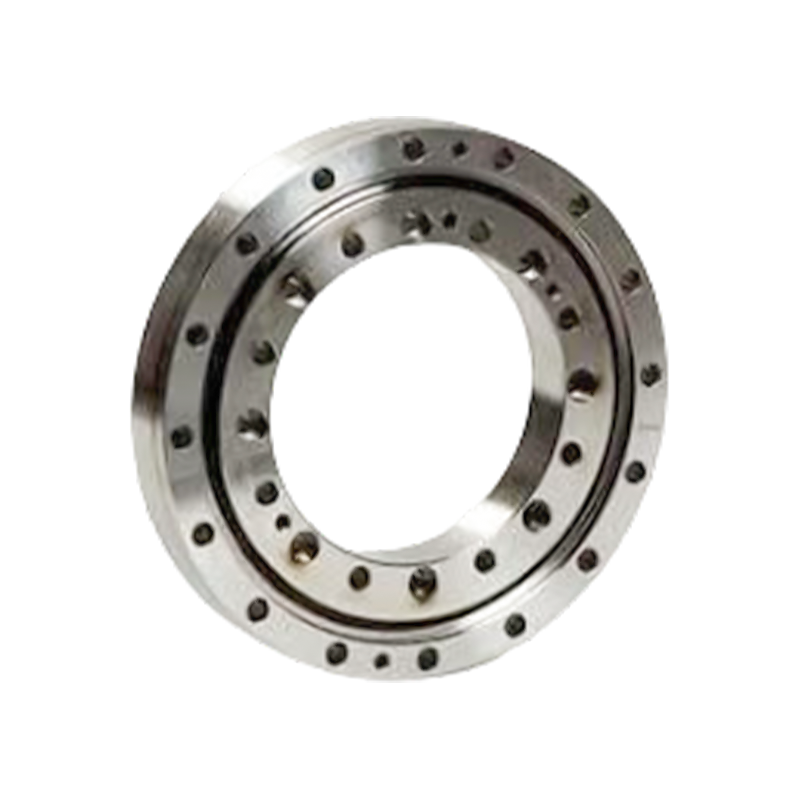

3. RU tip (Integrirani unutarnji i vanjski prstenovi, s rupama za montiranje) Struktura: I unutarnji i vanjski prstenovi su integrirani i imaju rupe za montiranje. To eliminira potrebu za pričvršćivanjem prirubnica i potpornih sjedala, što ga čini vrlo praktičnim za korištenje. Izvedba: Budući da su unutarnji i vanjski prstenovi integrirani, ugradnja ima minimalan učinak na izvedbu, osiguravajući stabilnu točnost rotacije i zakretni moment. Primjena: Prikladno za aplikacije koje zahtijevaju visoku točnost rotacije i za unutarnji i za vanjski prsten.

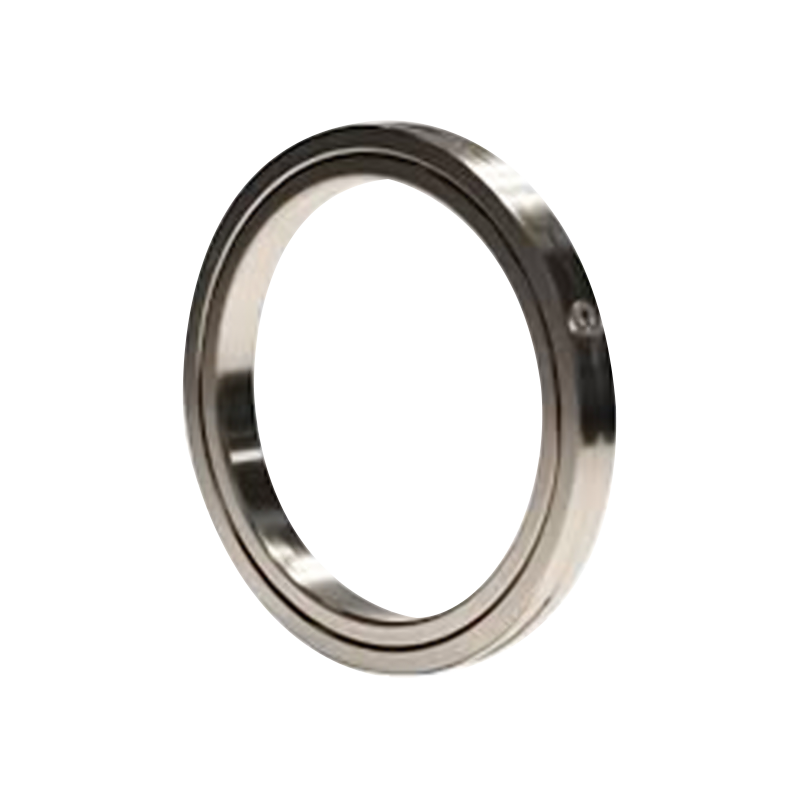

4. RA tip (odvojivi vanjski prsten, integrirani unutarnji prsten, ultra-tanak) Struktura: Ultra-tanki dizajn gdje je debljina unutarnjeg i vanjskog prstena smanjena do maksimalne mjere. Struktura je ista kao kod tipa RB, s razdvojenim vanjskim prstenom. Primjena: Prikladno za dijelove koji zahtijevaju lagan i kompaktan dizajn, kao što su rotirajući dijelovi robota i manipulatora.

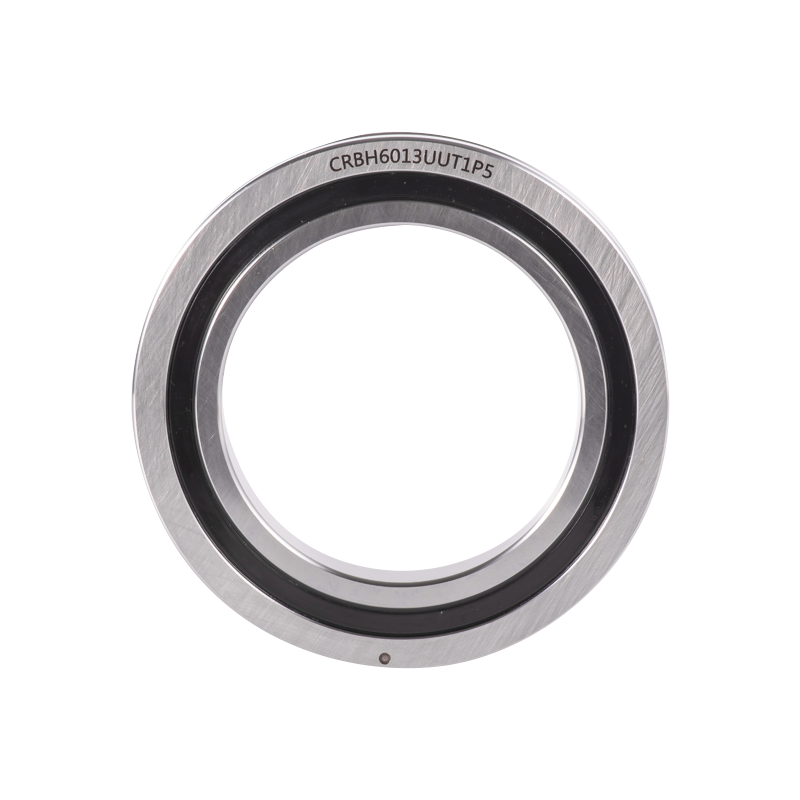

5. Tip RBH (Integrirani unutarnji i vanjski prstenovi, ultratanki) Struktura: Ultratanki dizajn s integriranim unutarnjim i vanjskim prstenovima, ali bez rupa za montažu. Zahtijeva fiksiranje s prirubnicama i potpornim sjedištima tijekom instalacije. Performanse: Integrirana struktura oba prstena sprječava degradaciju performansi zbog instalacije, osiguravajući stabilnu rotacijsku točnost i okretni moment. Primjena: Prikladno za aplikacije koje zahtijevaju male veličine (minijaturizacija) uz zadržavanje visoke rotacijske točnosti i za unutarnje i za vanjske prstenove.
6. Tip SX (Integrirani unutarnji prsten, odvojivi vanjski prsten, ultratanak) Struktura: Za isti promjer osovine, tip SX ima manji poprečni presjek od tipa RB. Zbog ultra-tankog dizajna, ni unutarnji ni vanjski prsten nemaju rupe za montažu, što zahtijeva pričvršćivanje prirubnicama i ležištima ležajeva tijekom instalacije. Primjena: Prikladno za primjene gdje se unutarnji prsten okreće.

Industrijski robotski ležajevi: stručni prijevod
Ležajevi industrijskih robota ključne su komponente robota, prvenstveno se koriste u zglobovima, okretnim jedinicama i preciznim rotacijskim stolovima.
Glavni tipovi uključuju ukrštene valjkaste ležajeve i ležajeve tankih stijenki stalnog presjeka.
Ovi ležajevi moraju izdržati višesmjerna opterećenja dok istovremeno nude karakteristike kao što su visoka preciznost, velika krutost i nisko trenje.

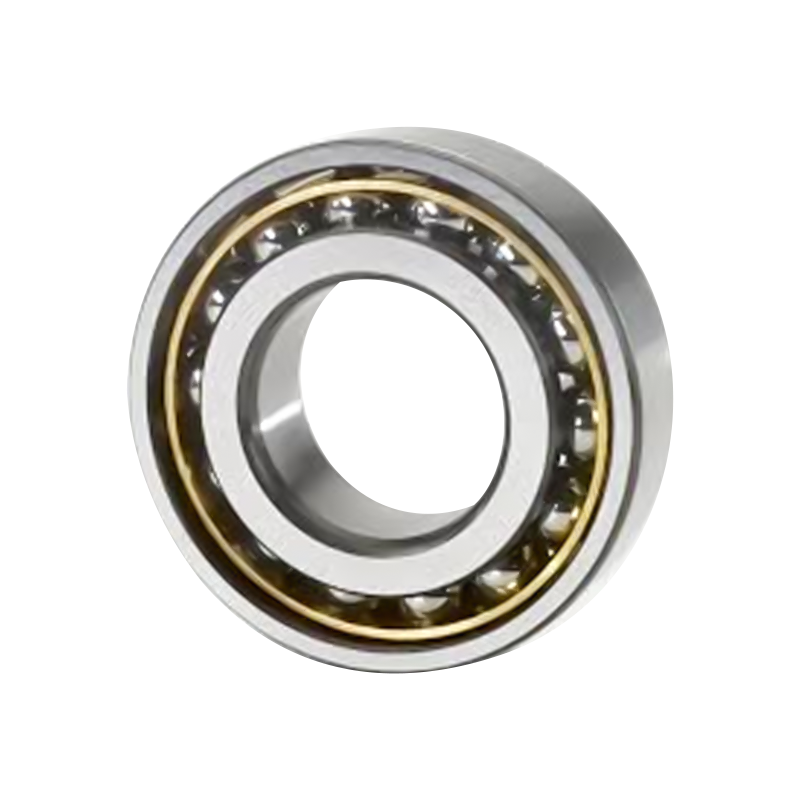

Kanalske staze unutarnjeg i vanjskog prstena kugličnog ležaja s kutnim dodirom pomaknute su jedna u odnosu na drugu u smjeru osi ležaja. To znači da su ovi ležajevi dizajnirani da podnose kombinirana opterećenja, tj. i radijalno i aksijalno opterećenje. Kapacitet aksijalne nosivosti kugličnog ležaja s kutnim dodirom povećava se s povećanjem kontaktnog kuta. Kontaktni kut definiran je kao kut između crte koja povezuje kontaktne točke kuglice i trkaćih staza (tj. smjer kroz koji se kombinirano opterećenje prenosi s jedne trkaće staze na drugu) i crte okomite na os ležaja u radijalnoj ravnini.

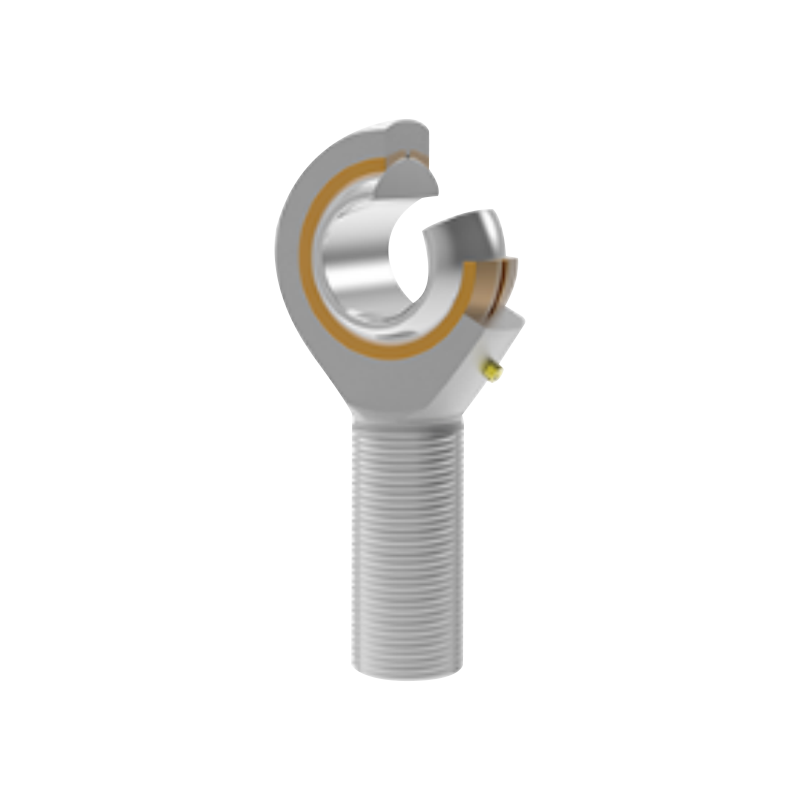

Ležaj na kraju šipke bitne su mehaničke komponente koje se koriste u raznim primjenama za pružanje rotacijskog i oscilirajućeg kretanja između dvije povezane komponente. Igraju ključnu ulogu u prijenosu kretanja i opterećenja u različitim industrijskim i automobilskim sustavima, nudeći visoku preciznost i učinkovitost u izazovnim okruženjima.

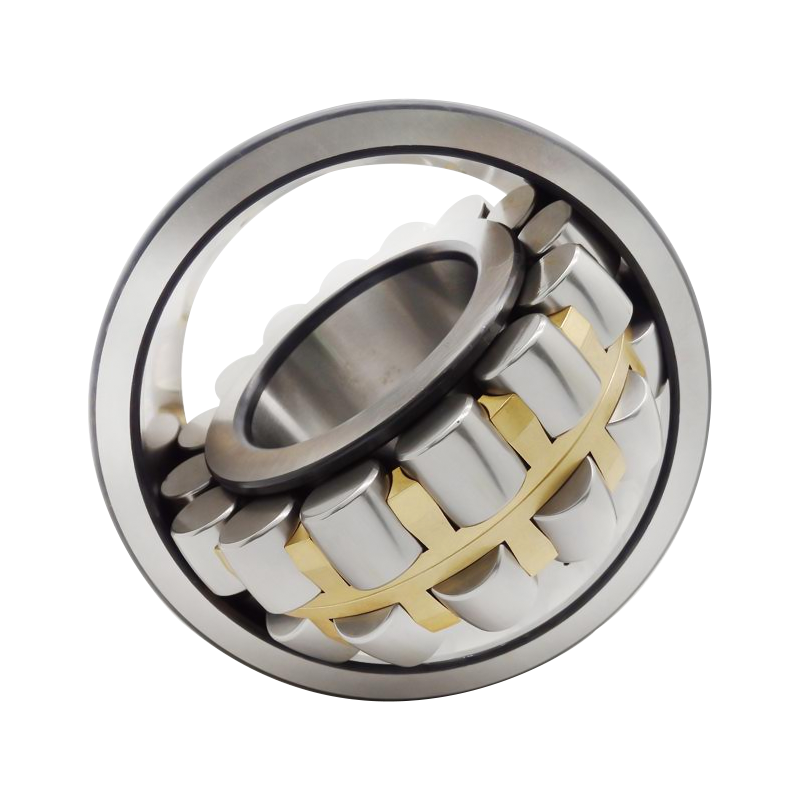

Sferični valjkasti ležaj sastoji se od vanjskog prstena sa sfernom stazom za trčanje i unutarnjeg prstena s dvije staze za klizanje, jednim ili dva kaveza i skupa sferičnih valjaka.
Budući da se središte sferične staze za klizanje vanjskog prstena podudara sa središtem ležaja, ležaj posjeduje svojstvo samoporavnavanja (Samoporavnavanje). To mu omogućuje da automatski kompenzira neusklađenost koja proizlazi iz kutnih grešaka između osovine i kućišta ili zbog otklona osovine.
Ovi ležajevi mogu podnijeti teška radijalna opterećenja i određena dvosmjerna aksijalna opterećenja, što ih čini posebno prikladnima za primjene pod velikim opterećenjima ili vibracijama.
Sferični valjkasti ležajevi dostupni su s dvije vrste provrta: cilindrični provrt i konusni provrt. Ležajevi sa konusnim provrtom označeni su sufiksom "K" (sa konusom od 1:12) ili "K30" (sa konusom od 1:30) iza osnovne oznake.

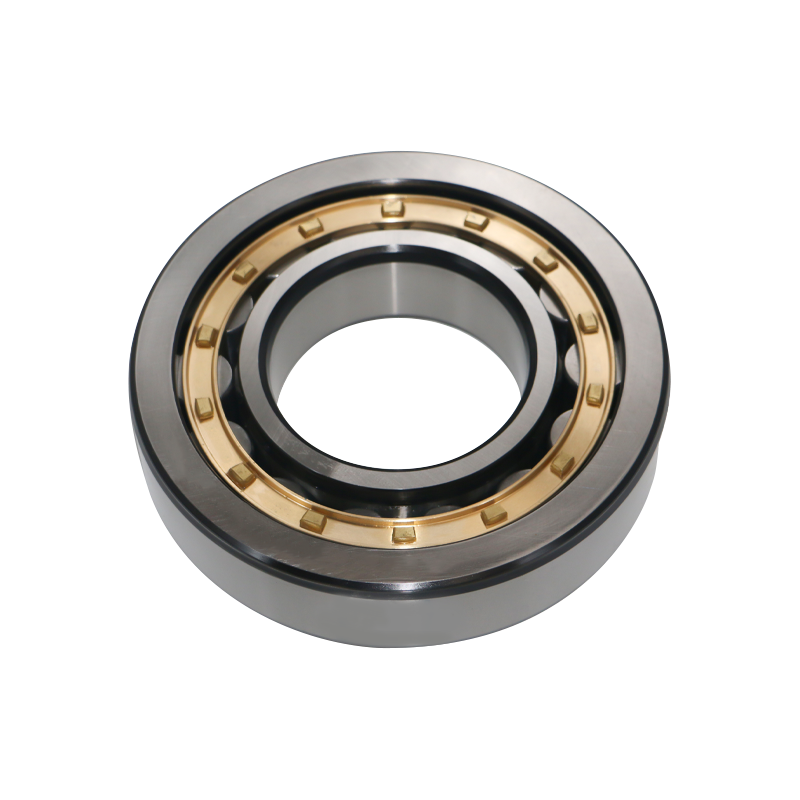

Cilindrični valjkasti ležajevi su ležajevi kod kojih su cilindrični valjci i klizne staze u linijskom kontaktu.
Posjeduju visoku nosivost i prvenstveno podnose radijalna opterećenja. Zbog malog trenja između kotrljajućih tijela i prstenastih rebara/prirubnica, prikladni su za vrtnju velikom brzinom.
Ovisno o prisutnosti ili odsutnosti prirubnica na prstenovima, oni se kategoriziraju u:
Jednoredni cilindrični valjkasti ležajevi: kao što su tipovi NU, NJ, NUP, N i NF.
Dvoredni cilindrični valjkasti ležajevi: kao što su NNU i NN tipovi.
Ovi ležajevi obično imaju strukturu unutarnjeg prstena i vanjskog prstena koji se mogu odvojiti.
Cilindrični valjkasti ležajevi bez prirubnica na unutarnjem ili vanjskom prstenu dopuštaju relativni aksijalni pomak između unutarnjeg i vanjskog prstena. Posljedično, ove se vrste mogu koristiti kao nelocirani (plutajući) ležajevi (ili "slobodni ležajevi").
Cilindrični valjkasti ležajevi s dvostrukom prirubnicom na jednoj strani i jednom prirubnicom na suprotnom prstenu mogu izdržati određeni stupanj aksijalnog opterećenja u jednom smjeru.
Općenito, koriste kaveze od prešanog čelika ili strojno obrađene kaveze od punog mesinga. Međutim, neki dizajni također koriste kaveze od lijevanog poliamida.

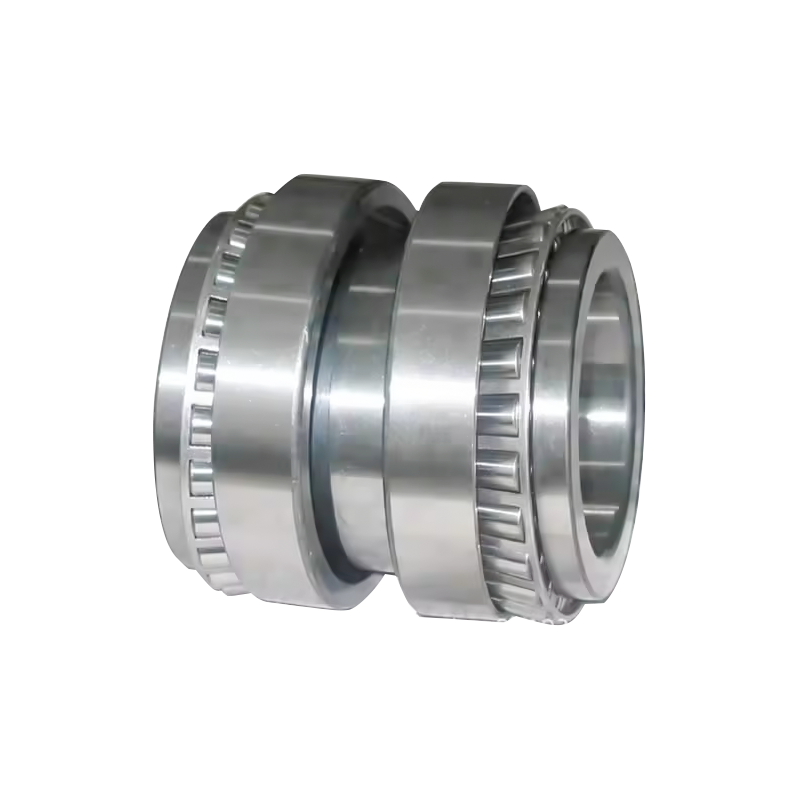

Dizajn konusnih valjkastih ležajeva ima konusne površine na čašici (vanjski prsten), konusu (unutarnji prsten) i valjcima, s vrhovima ovih površina koji se skupljaju u zajedničkoj točki na osi ležaja.
Uz ležajeve metričke serije, dostupni su i ležajevi serije inča.
Ovaj tip ležaja prikladan je za primjene koje uključuju velika ili udarna opterećenja.
Konusni valjkasti ležajevi:
Mogu istovremeno podnijeti radijalna i aksijalna opterećenja u jednom smjeru.
Budući da se aksijalna komponenta sile stvara kada je ova vrsta ležaja radijalno opterećena, dva ležaja moraju se koristiti zajedno, bilo licem u lice ili leđno uz leđa, ili dva ili više ležajeva moraju biti usklađena za upotrebu.
Dostupni su u standardnim, srednjim i strmim tipovima, koji imaju različite veličine kontaktnog kuta.
Ležajevi metričke serije srednjeg konusa identificiraju se dodatnim kodom "C" koji se dodaje kao sufiks broju ležaja.
Ležajevi čija se vanjska širina prstena, mali unutarnji promjer vanjskog prstena i kontaktni kut određuju prema specifikaciji ISO 355 označeni su pomoćnim sufiksnim kodom "J".

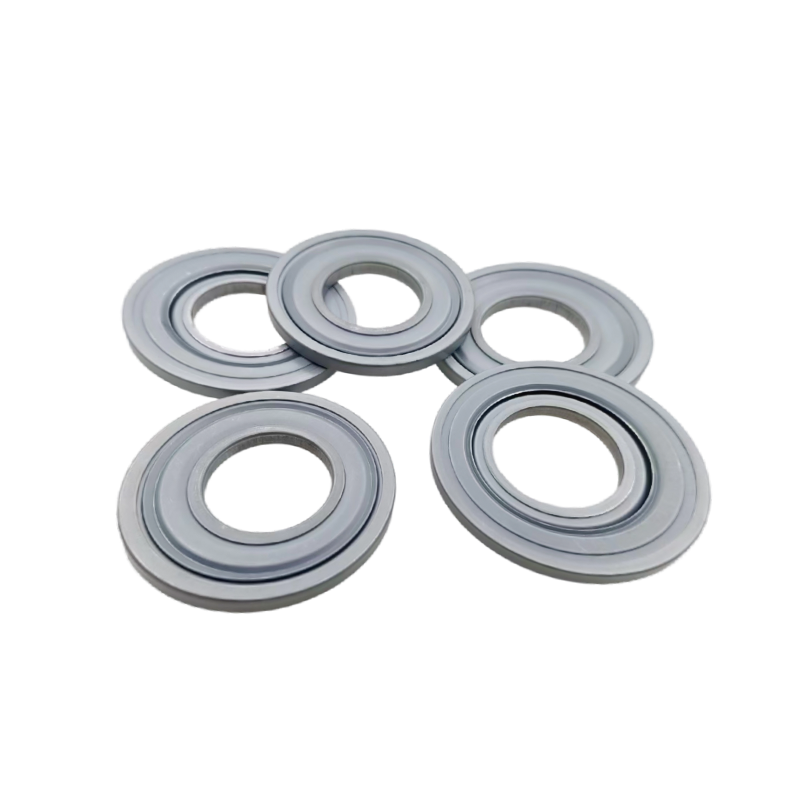

NILOS-RING metalna brtva je metalni brtveni element posebno dizajniran za ležajeve podmazane mašću. Njegova je svrha zaštititi ležajeve od ulaska onečišćenja.
Potpuno metalni NILOS prstenovi dizajnirani su za sprječavanje ulaska prljavštine, prašine, krhotina i drugih abrazivnih onečišćenja u kuglične i valjkaste ležajeve. To pomaže u produljenju radnog vremena i životnog vijeka ležajeva, osobito u teškim radnim okruženjima i industrijama.

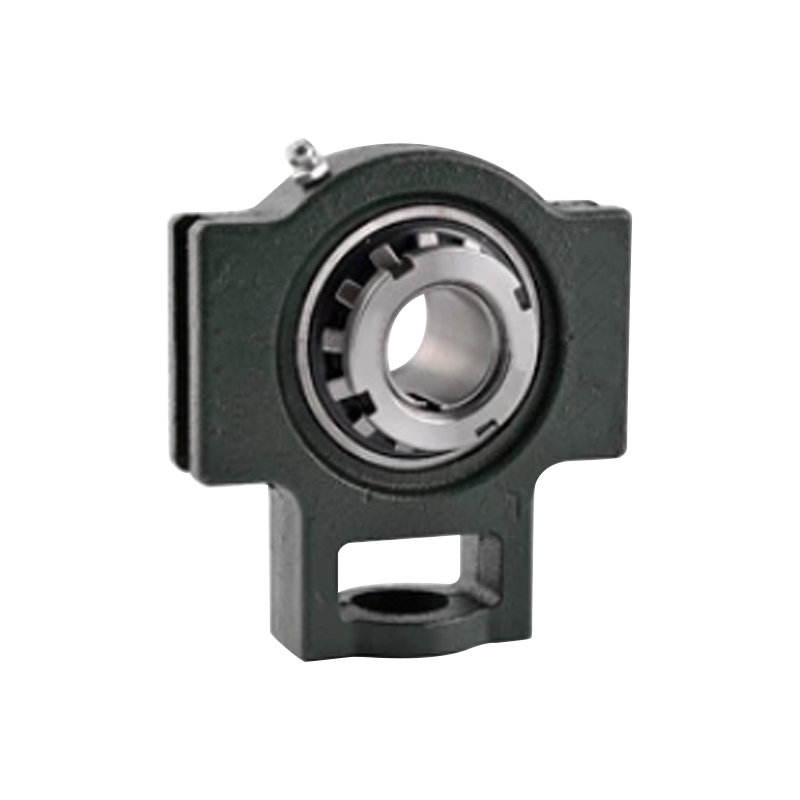

Plummer Block Jedinice / Montirani ležajevi Plummer Block Jedinica (također poznata kao Montirana ležajna jedinica) je sklop ležaja koji kombinira kotrljajući ležaj s kućištem ležaja. To je ležajna jedinica spremna za ugradnju koja uključuje kućište s bazom i umetnutim ležajem unutar montažnog bloka. Montažni blok je pričvršćen za bazu, a osovina je zatim umetnuta, omogućujući unutarnjim komponentama da se okreću. Temeljna vrijednost ovih jedinica leži u činjenici da su potpuno samostalne, unaprijed podmazane jedinice koje su spremne za montažu na opremu, što uvelike pojednostavljuje proces sastavljanja mehaničkih strojeva. Strukturne značajke montiranih ležajeva Montirane jedinice ležaja koriste integrirani dizajn ležaja i kućišta za montiranje. U slučaju samoporavnavajućih tipova, ležaj je pričvršćen uskočnim prstenom (ili pričvrsnim prstenom). Ove jedinice posjeduju mogućnost automatskog samoporavnavanja, što im omogućuje prilagođavanje neusklađenosti vratila ili kutnih pogrešaka do 3°.
