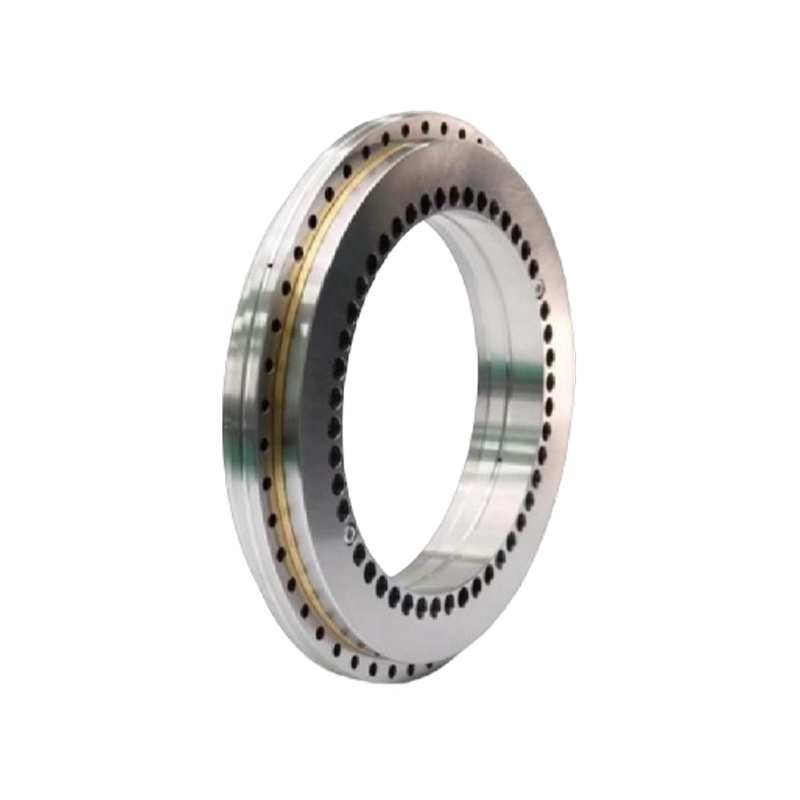

YRT Precision Turntable Bearing

YRT precizni okretni ležaj sastoji se od potisnog/radijalnog prstena kućišta, potisnog/radijalnog prstena osovine, potisne podloške, dva sklopa kaveza s igličastim valjcima i seta radijalnih cilindričnih valjaka. Prsten kućišta i prsten osovine imaju ravnomjerno raspoređene rupe za pričvrsne vijke. Ova vrsta ležaja ima veliku aksijalnu i radijalnu nosivost, visoku krutost i vrlo visoku preciznost.

Kontaktirajte nas

PREV：No previous product DALJE：YRTM ležaj za mjerenje kuta

Opis
Specifikacije
Kontaktirajte nas

Značajke YRT ležajeva rotacijskog stola:
1. Kombinirani ležaj:
YRT ležajevi su kombinirani ležajevi koji integriraju funkcije radijalnih i potisnih ležajeva. Oni mogu istovremeno izdržati radijalna i aksijalna opterećenja iz različitih smjerova i također mogu izdržati zakretni moment.
2. Visoka preciznost:
YRT ležajevi obično imaju vrlo visoku preciznost, omogućujući točnu rotaciju i pozicioniranje.
3. Čvrstoća:
YRT ležajevi imaju visoku krutost, održavajući stabilnost u uvjetima visokog opterećenja. Prijave koje zahtijevaju velika radna opterećenja osiguravaju pouzdanost ležaja pod velikim opterećenjima.
4. Veliki okretni moment:
YRT ležajevi dizajnirani su da izdrže velika opterećenja zakretnim momentom, ključna za primjene koje zahtijevaju rotaciju i prijenos visokog zakretnog momenta.
5. Jednostavna instalacija i održavanje:
YRT ležajevi obično imaju jednostavnu strukturu, što olakšava ugradnju i održavanje. To doprinosi dugoročnoj pouzdanosti ležaja.

Područja primjene:
YRT ležajevi naširoko se koriste u raznim područjima, uključujući industrijske robotske ruke, alatne strojeve, opremu za ispis, medicinske uređaje i zrakoplovnu opremu. Njihova svestranost i visoka učinkovitost čine ih preferiranim izborom za brojne inženjerske primjene.

Mjere opreza za korištenje YRT ležajeva okretnog stola:
1. Održavajte ležaj i njegovu okolinu čistima
Čak i mikroskopske čestice prašine mogu negativno utjecati na ležajeve.
2. Koristite pažljivo
Jaki udarci tijekom uporabe mogu uzrokovati ogrebotine i udubljenja, što može dovesti do nezgoda.
3. Koristite odgovarajuće alate
Izbjegavajte zamjenu postojećih alata; koristite samo odgovarajuće alate.
4. Budite svjesni korozije ležaja
Znoj na vašim rukama može uzrokovati hrđu tijekom rada, stoga koristite čiste ruke i nosite rukavice ako je moguće.

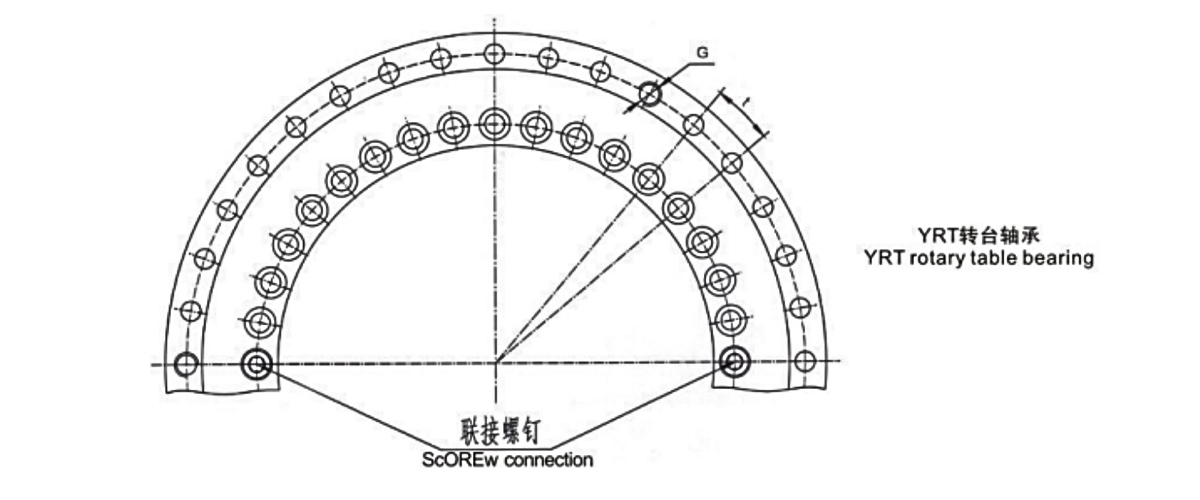

Vijak veza KOL	Poveži se rupe za vijke		Pitch t	Zatezanje okretni trenutak od vijka	Osnovno nazivno opterećenje				Ograničena brzina	Trenje moment	Težina	Vrsta ležaja
					Aksijalni		Radijalno
					Dinamično	Statični	Dinamično	Statični
				mama	ca	Coa	Kr	Kor	Podmazivanje mašću
	G	KOL	KOLXt	Nm	KN				okr/min	Nm	≈Kg
2	一	一	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	一	一	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×75°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×75°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×75°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×75°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×75°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×75°	116	870	7400	430	1700	65	200	170	YRT650
3	M16	6	60×6°	284	1000	10010	455	1800	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M¹6	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5	284	1435	12850	745	2800	25	1000	450	YRT1200

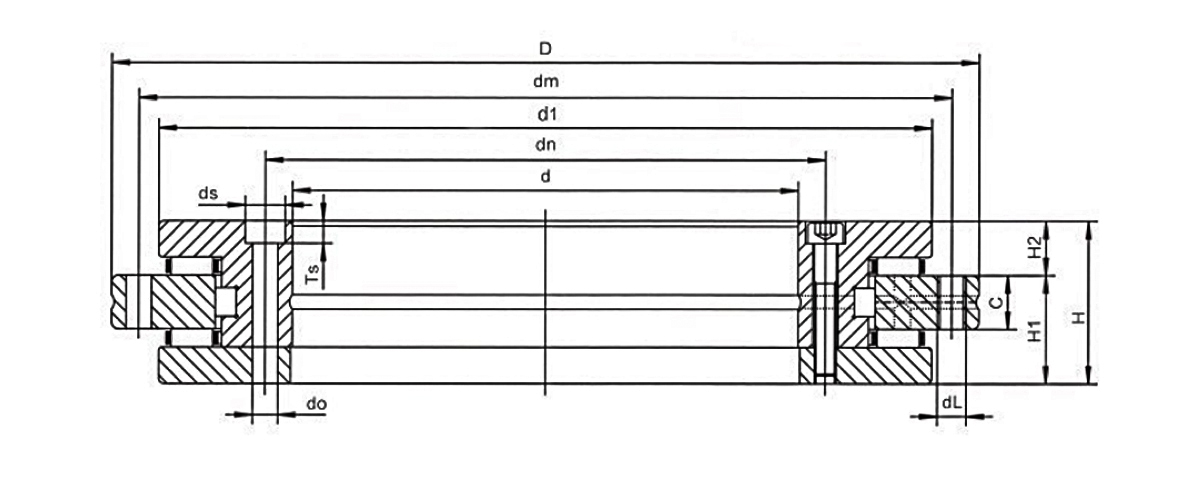

Vrsta ležaja	Ukupna dimenzija									Rupe za pričvršćivanje
	d	D	H	H1	H2	C	d1	dn	dm	Unutarnji prsten				Vanjski prsten
	Jedinica: mm									učiniti	ds	Ts	KOL	dL	KOL
	Jedinica: mm									mm			KOL	mm	KOL
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66
