Što čini SI5TK ležaj idealnim rješenjem za minijaturne spojeve bez održavanja?

Razumijevanje SI5TK ležaja u sustavima preciznog gibanja

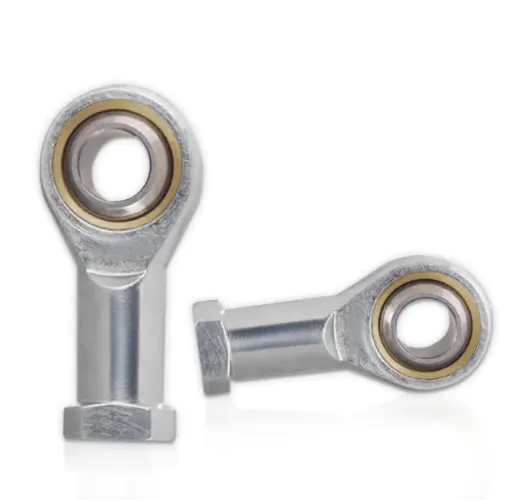

Kada inženjeri i stručnjaci za nabavu traže kompaktan, samopodmazujući kraj šipke koji eliminira potrebu za stalnim podmazivanjem, SI5TK ležaj često se pojavljuje kao referentna točka. Ovaj minijaturni završetak šipke pripada seriji SI5T/K, obitelji potpunih samopodmazujućih sferičnih kliznih ležajeva dizajniranih za oscilirajuće kretanje pri malim brzinama. Za razliku od konvencionalnih spojeva metal na metal koji zahtijevaju povremeno podmazivanje uljem, ova jedinica integrira PTFE kompozitnu košuljicu izravno u sferičnu stazu. Rezultat je komponenta bez održavanja koja se uklapa u uske sklopove bez žrtvovanja sposobnosti opterećenja ili fleksibilnosti poravnanja.

Ovaj članak daje detaljnu tehničku raščlambu kraja šipke SI5TK, uključujući njegovu punu dimenzionalnu tablicu, sastav materijala, ekološka ograničenja i scenarije primjene. Svaki parametar iz podatkovne tablice proizvođača uključen je tako da možete donijeti informiranu odluku o odabiru bez unakrsnog pozivanja na više izvora.

SI5TK dimenzije ležaja i detaljne specifikacije

Dimenzionalna ovojnica ležaja SI5TK određena je njegovim provrtom od 5 mm i unutarnjim navojem M5x0,8. Ove dvije značajke određuju kako se kraj šipke postavlja na spojne osovine i navojne šipke. Donja tablica navodi svaku kritičnu dimenziju u milimetrima, koja odgovara standardnoj podatkovnoj tablici za seriju SI5T/K.

Dopušteni kut nagiba od 13 stupnjeva ključna je brojka. To znači da kraj šipke SI5TK može kompenzirati neusklađenost između osovine i kućišta bez zapinjanja. Dinamičko opterećenje od 5,7 kN i statičko opterećenje od 6,0 ​​kN pokazuju da je ovaj ležaj namijenjen lakim do umjerenim opterećenjima, u skladu s njegovom težinom od 16 grama i minijaturnim otiskom.

Materijal i parametri okoliša SI5TK ležaja

Izvedba bilo kojeg kraja šipke ovisi o materijalima koji se koriste u njegovoj konstrukciji. Ležaj SI5TK kombinira tijelo od ugljičnog čelika s kuglicom od kaljenog čelika i PTFE kompozitnu košuljicu. Svaki sloj ima specifičnu funkciju otpornosti na trošenje, zaštite od korozije i samopodmazivanja.

Sastav materijala

• Tijelo kraja šipke: Ugljični čelik, pocinčan za zaštitu od hrđe.
• Unutarnja lopta: Čelik za ležaj GC15, kaljen na HRC 58-64, s tvrdim kromom na kuglastoj površini.
• Par kliznog trenja: Čelik plus PTFE kompozitna obloga, omogućava samopodmazivanje bez ulja.

Tvrda kromirana obloga na lopti smanjuje trenje i otporna je na koroziju, dok PTFE obloga prenosi tanki film politetrafluoretilena na površinu lopte tijekom rada. Ova folija za prijenos je ono što čini ležaj SI5TK bez održavanja.

Radna temperatura i ograničenja kretanja

• Radna temperatura: -30 stupnjeva C do 80 stupnjeva C, uz kratkotrajnu izloženost do 120 stupnjeva C.
• Vrsta kretanja: Oscilacija male brzine i kompenzacija nagiba pod malim kutom. Nije prikladno za kontinuiranu rotaciju velike brzine.

Ova su ograničenja važna za inženjere dizajna. Ako aplikacija zahtijeva kontinuiranu rotaciju ili brzine iznad nekoliko stotina okretaja u minuti, treba odabrati drugu vrstu ležaja. SI5TK je optimiziran za klipno ili oscilirajuće kretanje gdje se spoj mora sam poravnati pod opterećenjem.

Prednosti proizvoda i dizajna

SI5TK vrh šipke nudi nekoliko praktičnih prednosti koje smanjuju vrijeme montaže i dugoročne troškove održavanja. Sljedeći popis sažima primarne prednosti navedene u tehničkoj tablici.

1. Samopodmazivanje bez održavanja: PTFE kompozitna obloga eliminira potrebu za podmazivanjem, uljnim mlaznicama ili fitinzima za podmazivanje. Ležaj se može odmah montirati i koristiti.
2. Velika kompenzacija odstupanja: Maksimalni kut nagiba od 13 stupnjeva kompenzira pogreške pri ugradnji, omogućuje otklon osovine i sprječava opterećenje ruba.
3. Kompaktan i lagan: S minijaturnim profilom i težinom od samo oko 16 grama, odgovara laganim mehaničkim strukturama.
4. Pouzdana nosivost: Ojačana kugla i pocinčano tijelo podnose radijalna, aksijalna i kombinirana opterećenja u oscilirajućim primjenama.
5. Površinska otpornost na koroziju: Pocinčana oplata na tijelu i tvrdi krom na lopti otporni su na hrđu i utjecaj okoline.
6. Jednostavna montaža: Unutarnji navoj i kompaktno tijelo omogućuju jednostavnu montažu. Desni navoj je standardan; lijevi navoj SI5TL/K dostupan je za prilagodbu duljine u obliku stezaljke.
7. Čišći od alternativa podmazanih uljem: U usporedbi s krajevima šipki podmazanim uljem, SI5TK nema uljnu mlaznicu, što ga čini kompaktnijim i prikladnijim za zabrtvljenu opremu ili opremu osjetljivu na ulje.

Ove prednosti dolaze s određenim ograničenjima. SI5TK ležaj nije dizajniran za kontinuiranu rotaciju velike brzine. PTFE košuljica također nije prikladna za ekstremno visok tlak ili jako onečišćena okruženja s abrazivnom prašinom. Odabir pravog ležaja za radne uvjete ključan je za dug radni vijek.

Tipični scenariji primjene za SI5TK ležaj

SI5TK pripada kategoriji minijaturnih niskoopterećenih zglobova s ribljim okom, koji se često koriste u spojevima, potisnim šipkama i mehanizmima za povlačenje. Sljedeća područja primjene su tipična.

• Oprema za automatizaciju: Mali izvršni mehanizmi, pneumatski cilindri, minijaturne servo poluge, podesive veze.
• Robotika i modeli: Obrazovni roboti, zglobovi robotskih ruku, veze zrakoplovnih i trkaćih modela.
• Pakiranje i laki strojevi: Mali mehanizmi za ljuljanje, poluge za zatezanje.
• Laboratorijska i alatna oprema: Podesivi nosači, mali push-pull mehanizmi.
• Opći strojevi: Minijaturni krajevi hidrauličkih cilindara, spojevi fitness opreme, uređaji za testiranje.

U svim tim slučajevima, SI5TK ležaj pruža kompaktnu točku okretanja koja se sama poravnava i ne zahtijeva podmazivanje. Njegov unutarnji navoj M5x0,8 prihvaća standardne metričke navojne šipke, što olakšava integraciju u postojeće dizajne.

Pregled i vodič za odabir serije SI5T/K

Ležaj SI5TK dio je serije SI5T/K kompletnih samopodmazujućih klipnih ležajeva. Serija uključuje nekoliko veličina provrta i specifikacije navoja. Razumijevanje serije pomaže pri odabiru različite veličine za povezani projekt.

Sufiks L označava lijevi navoj, na primjer SI5TL/K. Lijevi navoji korisni su u sklopovima zatezača gdje se okretanjem kraja šipke podešava ukupna duljina. Dostupne su i verzije od nehrđajućeg čelika sa sufiksom X za primjene koje zahtijevaju veću otpornost na koroziju. Ove opcije serije omogućuju dizajnerima da standardiziraju istu samopodmazujuću tehnologiju kraja šipke u nizu veličina strojeva.

Savjeti za odabir SI5TK ležaja

• Koristite SI5TK ležaj samo za klipno kretanje male brzine. Nije prikladan za kontinuiranu rotaciju velike brzine.
• Za stvarna radna opterećenja, preporuča se koristiti najviše jednu trećinu statičkog opterećenja kao sigurnosnu granicu. Za SI5TK to znači održavanje kontinuiranog radnog opterećenja ispod približno 2,0 kN.
• Potvrdite smjer navoja koji zahtijeva sklop. Desni navoj je standardan; navedite lijevi navoj ako je potrebno.
• Uzmite u obzir raspon radnih temperatura. Standardne jedinice podnose -30 stupnjeva C do 80 stupnjeva C, s kratkotrajnim vršnim temperaturama do 120 stupnjeva C.
• Izbjegavajte abrazivnu prašinu i okruženja visokog tlaka koji mogu oštetiti PTFE oblogu.

Često postavljana pitanja o ležaju SI5TK

P1: Koja je veličina navoja SI5TK ležaja?

Ležaj SI5TK koristi unutarnji navoj M5x0,8 s preciznošću 6H. Ovo je standardni metrički fini navoj koji prihvaća M5 navojne šipke i svornjake.

P2: Ima li SI5TK ležaj lijevo ili desno?

Standardni SI5TK ima desni navoj. Verzija s lijevim navojem dostupna je kao SI5TL/K. Korištenje jednog desnog i jednog lijevog kraja šipke u spoju omogućuje podešavanje duljine rotiranjem klipnjače.

P3: Treba li SI5TK ležaj podmazati?

Ne. SI5TK ležaj je samopodmazujući kraj šipke koji se ne održava. Njegova PTFE kompozitna obloga eliminira potrebu za uljem ili mašću. Nema mlaznicu za ulje i može se instalirati i koristiti izravno.

P4: Koji je najveći kut nagiba ležaja SI5TK?

Dopušteni kut nagiba je 13 stupnjeva. To omogućuje ležaju da kompenzira neusklađenost između osovine i kućišta bez vezivanja ili rubnog opterećenja.

P5: Koje su vrijednosti opterećenja za SI5TK ležaj?

Dinamička nosivost je 5,7 kN, a statička 6,0 kN. Za kontinuirani rad, preporuča se zadržati radno opterećenje unutar jedne trećine statičke vrijednosti, približno 2,0 kN.

P6: Može li se ležaj SI5TK koristiti u aplikacijama velike brzine?

Ne. Ležaj SI5TK dizajniran je za oscilirajuće i nagibno kretanje male brzine. Nije prikladan za kontinuiranu rotaciju velike brzine. PTFE obloga i dizajn sferičnog para optimizirani su za recipročno kretanje.

P7: Koji je raspon radne temperature ležaja SI5TK?

Standardni SI5TK ležaj radi od -30 stupnjeva C do 80 stupnjeva C, s kratkotrajnim izlaganjem do 120 stupnjeva C. Više temperature mogu degradirati PTFE košuljicu i smanjiti vijek trajanja.

P8: Koji se materijali koriste u SI5TK ležaju?

Tijelo kraja šipke je ugljični čelik s pocinčanom prevlakom. Unutarnja kugla je GC15 ležajni čelik, kaljen na HRC 58-64, s tvrdom kromiranom sferičnom površinom. Klizni kontakt je čelik plus PTFE kompozitna obloga.
