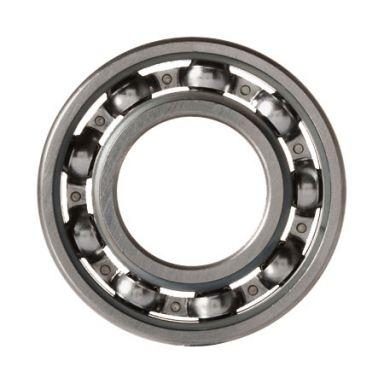

A 6224 ležaj predstavlja temeljnu komponentu u modernim industrijskim strojevima. Jednoredni kuglični ležajevi s dubokim utorima među najsvestranijim su i najraširenijim tipovima ležajeva u proizvodnom, automobilskom i energetskom sektoru. Ovi ležajevi podržavaju radijalna opterećenja i umjerena aksijalna opterećenja kroz jednostavan, ali učinkovit dizajn koji sadrži čelične kuglice smještene u užljebljene prstenove.
Dizajn dubokih utora stvara kontinuiranu putanju opterećenja oko ležaja, ravnomjerno raspoređujući naprezanje na sva kotrljajuća tijela. Ova arhitektura omogućuje glatku rotaciju u zahtjevnim uvjetima uz održavanje visoke operativne pouzdanosti. The 6224 jednoredni kuglični ležaj s dubokim utorima oznaka slijedi međunarodne ISO standarde, ukazujući na specifične karakteristike dimenzija i performansi na koje se inženjeri mogu pouzdati u globalnim opskrbnim lancima.
Kuglični ležajevi s dubokim utorima uključuju nekoliko kritičnih elemenata dizajna koji doprinose njihovoj širokoj primjeni u industrijskim okruženjima.
Precizna izrada ovih komponenti osigurava minimalne vibracije i buku tijekom rada. Kvaliteta završne obrade na žljebovima na stazi za klizanje izravno utječe na vijek trajanja ležaja i radnu glatkoću. Moderne proizvodne tehnike održavaju tolerancije unutar mikrometara, omogućujući ležajevima da postignu brzine rotacije veće od 10 000 okretaja u minuti u mnogim primjenama.
Za razliku od drugih tipova ležajeva, ležajevi s dubokim žljebovima izvrsni su u upravljanju kombiniranim scenarijima opterećenja. Geometrija omogućuje kuglicama da nose i radijalna opterećenja okomita na osovinu i skromna aksijalna opterećenja paralelna sa smjerom osovine. Ova karakteristika dvostrukog kapaciteta eliminira potrebu za više tipova ležajeva u mnogim primjenama, smanjujući složenost dizajna i troškove sustava.
Razumijevanje specifikacija dimenzija i performansi pomaže inženjerima odabrati odgovarajuće ležajeve za specifične primjene.
| Parametar | Vrijednost | Jedinica |
|---|---|---|
| Promjer provrta (d) | 120 | mm |
| Vanjski promjer (D) | 215 | mm |
| Širina (B) | 40 | mm |
| Minimalni radijus zaobljenja (r) | 2.1 | mm |
| Težina | 5.27 | kg |
| Vrsta provrta | Cilindrični provrt | - |
| Rolling Element | Čelična kugla, jedan red | - |
| Metrika izvedbe | Ocjena |
|---|---|
| Osnovna dinamička nosivost (Cr) | 146 kN |
| Osnovno statičko opterećenje (Cor) | 118 kN |
| Ograničenje brzine podmazivanja uljem | 6300 okretaja u minuti |
| Ograničenje brzine podmazivanja mašću | 4000 okretaja u minuti |
| Raspon radne temperature | -30 do 120 stupnjeva Celzijusa |
| Klasifikacija tolerancije | C0 Standard, nadogradiv na C3/C4 |
Ležaj 6224 dolazi u više konfiguracija kako bi odgovarao različitim radnim okruženjima:
Ležajevi s dubokim žljebovima pružaju iznimne performanse u više radnih dimenzija. Njihova jednostavna geometrija omogućuje manje trenje u usporedbi sa složenim konstrukcijama ležajeva, što dovodi do smanjene potrošnje energije u industrijskim sustavima. Kontaktni kut od nula stupnjeva između kuglica i trkaćih staza omogućuje ovim ležajevima da učinkovito podnose udarna opterećenja, apsorbirajući iznenadne skokove sile bez preranog kvara.
Toplinska stabilnost predstavlja još jednu značajnu prednost. Čelični građevinski materijali održavaju dosljedna mehanička svojstva u cijelom specificiranom temperaturnom rasponu, osiguravajući predvidljivu izvedbu u primjenama na niskim temperaturama i pri povišenim temperaturama. Distribuirani put opterećenja sprječava lokalizirane koncentracije naprezanja koje bi mogle izazvati kvarove uslijed zamora.
Inženjeri cijene standardizaciju ugrađenu u konstrukciju ležaja s dubokim utorima. Univerzalna veličina osovine i standardizirana sučelja za montažu pojednostavljuju razvoj opreme. Ova svestranost omogućuje kuglični ležaj s dubokim utorima za elektromotor primjene u različitim industrijama bez potrebe za prilagođenim prilagodbama. Cilindrična izvedba provrta prihvaća i čvrste osovine i sužene čahure putem odgovarajućeg hardvera za montažu.
Ležajevi s dubokim žljebovima služe kao temeljne komponente u industrijskim strojevima koji obuhvaćaju više sektora. Njihova prilagodljivost različitim uvjetima opterećenja i rasponima brzina čini ih prikladnima za iznimno širok raspon primjena.
Elektromotori i rotirajuća oprema: Središnji za dizajn motora, ovi ležajevi podržavaju rotaciju osovine u motorima s malom snagom do velikih industrijskih motora koji prelaze 1000 konjskih snaga. Zatvorene varijante pružaju zaštitu u okruženjima s prašinom, vlagom ili izloženošću kemikalijama.
Oprema za rukovanje materijalom: Transportni sustavi, dizalice i mehanizmi za podizanje ovise o ležajevima s dubokim utorima za pouzdanu potporu tereta. Kapacitet radijalnog opterećenja prilagođava se teškim operacijama prijenosa materijala u rudarstvu, građevinarstvu i proizvodnim pogonima.
Kompresori i pumpe: Dizajni klipnih i rotacijskih kompresora uključuju ove ležajeve za održavanje preciznog položaja osovine pod dinamičkim varijacijama tlaka. Primjene crpki imaju koristi od varijanti zatvorenih ležajeva koji su otporni na prodor vode i sprječavaju unutarnju koroziju.
Poljoprivredni strojevi: Poljoprivredna oprema od sustava za rukovanje žitaricama do strojeva za obradu usjeva koristi ležajeve s dubokim žljebovima u primarnim pogonskim sustavima i pomoćnim komponentama. Izloženost okoliša prašini, vlazi i organskim ostacima zahtijeva zatvorene ili zaštićene varijante.
Prerada tekstila i papira: Primjene vretena velike brzine i oprema za rukovanje mrežom oslanjaju se na ležajeve s dubokim utorima za dosljednu izvedbu. Varijacije temperature u radnom okruženju ostaju unutar radnog raspona ležaja.
Radni uvjeti određuju odgovarajuću vrstu brtve i metodu podmazivanja. Prijave velike brzine koje se približavaju 6000 okretaja u minuti obično koriste podmazivanje uljem kako bi se minimaliziralo zagrijavanje trenjem. Operacije srednje brzine u rasponu od 2000 do 4000 okretaja u minuti učinkovito rade s podmazivanjem mašću, zahtijevajući rjeđe intervencije održavanja. Scenariji niske brzine i velikog opterećenja imaju koristi od zabrtvljenih ležajeva koji zadržavaju podmazivanje i isključuju zagađivače iz okoliša.
Primjene koje prelaze temperaturne raspone okoline ili rade u korozivnim okruženjima zahtijevaju materijale za ležajeve izvan standardnog čelika. Kotrljajući elementi i prstenovi od nehrđajućeg čelika otporni su na oksidaciju i kemijski napad, produžujući vijek trajanja u pomorskim ili kemijskim obradama.
Pravilan odabir ležaja osigurava optimalne performanse opreme i radni vijek. Inženjeri moraju procijeniti nekoliko kritičnih parametara prije specificiranja određenog modela ležaja.
Analiza opterećenja: Izračunajte radijalna i aksijalna opterećenja koja se očekuju tijekom normalnog rada i tijekom prijelaznih pojava pri pokretanju/gašenju. Usporedite ova izračunata opterećenja s osnovnim nosivostima ležaja. Sigurnosne granice od 1,5 do 2,0 puta od osnovne vrijednosti opterećenja standardna su praksa za produljeni vijek trajanja ležaja.
Zahtjevi za brzinu: Odredite očekivani raspon radnih brzina i vršnu brzinu vrtnje. Pogledajte ograničenja brzine podmazivanja ležaja kako biste utvrdili odgovara li primjeni bolje podmazivanje uljem ili mašću. Primjene pri velikim brzinama mogu zahtijevati ležajeve s optimiziranim dizajnom kaveza kako bi se minimizirali centrifugalni učinci na kotrljajuće elemente.
Čimbenici okoliša: Procijenite izloženost kontaminaciji, prisutnost vlage, ekstremne temperature i izloženost kemikalijama. Zatvorene varijante ležaja štite od prodora prašine i vlage, ali ograničavaju nadopunjavanje masti. Otvoreni ležajevi omogućuju kontinuiranu opskrbu svježim podmazivanjem, ali zahtijevaju učinkovito vanjsko brtvljenje na razini kućišta stroja.
Konfiguracija montaže: Odredite odgovara li montaža osovine ili kućišta geometriji primjene. Razmotrite zahtjeve tolerancije i uspostavite metode montaže koje pravilno podržavaju i radijalna i aksijalna opterećenja tijekom rada.
Pravilno podmazivanje predstavlja najvažniji čimbenik u produljenju životnog vijeka ležaja. Ležajevi podmazani mašću zahtijevaju povremeno dopunjavanje kako bi se zamijenilo degradirano mazivo i održao zaštitni film između kotrljajućih elemenata i staza za klizanje. Podmazivanje uljem omogućuje kontinuirano hlađenje i ekstrakciju onečišćenja kroz sustave filtriranja, idealno za primjene pri velikim brzinama.
Prekomjerno podmazivanje stvara toplinu kroz mehaničko miješanje i treba ga izbjegavati. Nedovoljno podmazivanje ubrzava trošenje i izaziva zaglavljivanje, uništavajući ležaj unutar nekoliko sati rada. Preporuke specifične za aplikaciju uravnotežuju ove konkurentske probleme.
Redovitim pregledima identificiraju se problemi u razvoju prije nego što dođe do katastrofalnog kvara. Povišena očitanja temperature ukazuju na neadekvatno podmazivanje ili prekomjerno opterećenje. Neuobičajena buka ili vibracija sugeriraju ulazak onečišćenja ili pucanje površine kotrljajućeg elementa. Sustavno praćenje omogućuje prediktivno planiranje održavanja koje minimizira neočekivane zastoje opreme.
Dizajni zatvorenih ležajeva sadrže mazivo i isključuju onečišćenje, smanjujući učestalost održavanja. Otvoreni ležajevi zahtijevaju vanjsko brtvljenje na sučelju kućišta stroja. Fleksibilne brtve i labirintski dizajni štite unutarnje dijelove ležaja dok dopuštaju kontroliranu cirkulaciju podmazivanja. Oprema koja radi u prašnjavim ili mokrim okruženjima ima značajne koristi od poboljšanih mjera brtvljenja.
Prilikom ocjenjivanja tehnologija ležajeva za industrijske primjene, inženjeri uspoređuju dizajne s dubokim utorima s alternativnim pristupima, uključujući konusne valjkaste ležajeve, cilindrične valjkaste ležajeve i magnetske ležajeve.
| Vrsta ležaja | Radijalni kapacitet | Aksijalni kapacitet | Raspon brzine | Razina troškova |
|---|---|---|---|---|
| Deep Groove lopta | dobro | Umjereno | visoko | Niska |
| Konusni valjak | Izvrsno | Izvrsno | Umjereno | visoko |
| Cilindrični valjak | Izvrsno | ograničeno | visoko | Umjereno |
| Magnetski ležajevi | Specijalizirani | Specijalizirani | Vrlo visoko | Vrlo visoko |
Ležajevi s dubokim žljebovima predstavljaju optimalan izbor za opće namjene kombinirajući umjerena opterećenja, promjenjive brzine i osjetljivost na troškove. Specijalizirani tipovi ležajeva daju vrhunske performanse u određenim scenarijima, ali uz znatno veće nabavne i operativne troškove.
Kuglični ležajevi s dubokim utorima u skladu su sa strogim međunarodnim standardima dimenzija i performansi, prvenstveno ISO 6 za opće specifikacije dizajna i ISO 286 za klasifikaciju tolerancija. Ovi standardi osiguravaju zamjenjivost u globalnim opskrbnim lancima i omogućuju inženjerima da s pouzdanjem specificiraju komponente od više dobavljača.
Sustavi certifikacije kvalitete uključujući ISO 9001 usklađenost proizvodnje i ISO 20623 koji nose standarde kvalitete uspostavljaju dosljedne proizvodne procese. Redovita testiranja potvrđuju da komponente ležaja zadovoljavaju specificirana opterećenja, točnost dimenzija i zahtjeve za završnu obradu površine.
Moderni proizvodni pogoni koriste računalnu numeričku kontrolu strojne obrade kako bi se postigla geometrija kolosijeka s površinskom obradom ispod 0,05 mikrometara. Napredne tehnike brušenja uklanjaju nesavršenosti materijala ispod površine koje uzrokuju kvarove uslijed zamora. Provjera kvalitete tijekom procesa potvrđuje usklađenost dimenzija prije nego što ležajevi napuste proizvodne pogone.
Centrifugalno pročišćavanje čelika uklanja unutarnje inkluzije koje koncentriraju stres pod radnim opterećenjima. Postupci toplinske obrade optimiziraju tvrdoću i žilavost materijala, uravnotežujući otpornost na trošenje i lomljivost. Ova metalurška dostignuća produžuju praktični radni vijek ležaja znatno iznad dizajna prethodne generacije.
Industrija ležajeva nastavlja napredovati prema poboljšanim performansama, poboljšanoj održivosti i prilagodbi rastućim industrijskim zahtjevima. Lagani kompozitni dizajni kaveza smanjuju centrifugalne sile pri ekstremnim brzinama, a istovremeno održavaju strukturni integritet. Keramički kotrljajući elementi u hibridnim ležajevima smanjuju masu i trenje dok održavaju odgovarajuću nosivost za mnoge primjene.
Čvrsti mazivi premazi omogućuju rad ležaja u okruženjima u kojima se ne mogu zadržati konvencionalne masti i ulja, što je osobito važno za zrakoplovne i vakuumske primjene. Pametni dizajni ležajeva koji uključuju ugrađene senzore omogućuju praćenje stanja koje predviđa potrebe održavanja prije nego dođe do kvarova, optimizirajući pouzdanost u kritičnim sustavima.
Razmatranja održivosti pokreću razvoj dizajna ležajeva koji zahtijevaju rjeđu zamjenu i korištenje ekološki prihvatljivih maziva. Proizvođači rade na uklanjanju rijetkih zemaljskih elemenata iz trajnih magnetskih kaveza, a istovremeno održavaju standarde performansi koje moderni strojevi zahtijevaju.
Neuobičajena buka ležajeva obično ukazuje na ulazak onečišćenja ili neadekvatno podmazivanje. Metalne čestice koje cirkuliraju kroz površine klizajuće staze ležaja stvaraju prepoznatljive zvukove brušenja. Sustavno ispiranje čistim mazivom ponekad vraća nesmetan rad ako je onečišćenje minimalno. Začepljeni ili ozbiljno oštećeni ležajevi zahtijevaju potpunu zamjenu.
Kvar ležaja prije očekivanih servisnih intervala sugerira pogreške pri instalaciji, pretjerano opterećenje ili probleme s okolišem. Nepravilna montaža uzrokuje ekscentrična opterećenja koncentrirajući pritisak na dijelove ležaja koji su dizajnirani za raspodijeljena opterećenja. Pretjerano zatezanje montažnih spojeva stvara unutarnja naprezanja koja ubrzavaju zamor materijala. Održavanje navedenih tolerancija ugradnje sprječava ove kvarove izazvane ugradnjom.
Temperatura ležaja iznad normalnog radnog raspona ukazuje na povećanje trenja zbog kvara podmazivanja ili primjene prekomjernog opterećenja. Povećanje količine maziva ili nadogradnja na mast s višom temperaturnom sposobnošću ponekad rješava probleme. Provjera analize opterećenja potvrđuje prelaze li radni uvjeti nominalne vrijednosti ležaja.
Zatvoreni ležajevi s dubokim utorima sadrže trajne brtve koje zadržavaju mazivo unutar ležaja i isključuju vanjsku kontaminaciju. Ovaj dizajn smanjuje zahtjeve za održavanjem i dobro radi u prašnjavim ili mokrim okruženjima, ali sprječava vanjsko dopunjavanje maziva. Otvoreni ležajevi dopuštaju kontinuiranu cirkulaciju maziva i hlađenje, ali zahtijevaju vanjske brtve kućišta kako bi se spriječio ulazak onečišćenja. Aplikacijsko okruženje i sposobnost održavanja određuju najprikladniju konfiguraciju.
Odabir ležaja započinje proračunom radijalnih i aksijalnih opterećenja koja djeluju na osovinu. Pogledajte tablice nosivosti proizvođača ležaja uspoređujući svoja izračunata opterećenja s objavljenim osnovnim ocjenama nosivosti. Odaberite veličinu ležaja kod koje izračunato opterećenje ostaje ispod 50 do 70 posto osnovnog opterećenja kako biste osigurali odgovarajuće sigurnosne granice radnog vijeka. Provjerite je li radna brzina unutar preporučenih ograničenja brzine podmazivanja ležaja.
Ležajevi s dubokim utorima toleriraju ograničeno kutno odstupanje obično od jednog do tri stupnja, ovisno o veličini ležaja i uvjetima opterećenja. Prekomjerna neusklađenost koncentrira opterećenje ležaja na ograničenim dijelovima staze, ubrzavajući kvar uslijed zamora. Postupci montaže koji naglašavaju koncentričnost osovine i kućišta sprječavaju probleme s neusklađenošću. Odabir fleksibilne spojke prilagođava se manjem pomaku osovine koji ležajevi ne mogu samostalno prihvatiti.
Prijave velikih brzina koje se približavaju maksimalnoj ocjeni brzine ležaja imaju koristi od podmazivanja ulja koje cirkulira kroz ležaj pri kontroliranim brzinama protoka. Ulje uklanja toplinu generiranu trenjem kotrljajućih elemenata i kontinuirano zamjenjuje degradirano mazivo. Podmazivanje mašću prikladno za srednje brzine stvara prekomjernu toplinu pri velikim brzinama, što potencijalno uzrokuje zaglavljivanje ležaja. Sustavi podmazivanja uljnom maglom ili ulje-zrak predstavljaju napredna rješenja za specijalizirane primjene pri ultra velikim brzinama.
Tvornički zabrtvljeni ležajevi obično sadrže podmazivanje dovoljno za produljena razdoblja rada, obično nekoliko godina u normalnim radnim uvjetima. Intervali ponovnog podmazivanja ovise o radnoj temperaturi, uvjetima opterećenja i radnom ciklusu. Proizvođači obično specificiraju zahtjeve za podmazivanje u dokumentaciji proizvoda. Nakon što zabrtvljeni ležajevi potroše unutarnje rezerve maziva, zamjena postaje neophodna jer je izravno ponovno podmazivanje nemoguće bez rastavljanja.
Prednapregnutost ležaja odnosi se na unutarnju kompresiju primijenjenu na kotrljajuće elemente tijekom montaže. Ispravno prednaprezanje eliminira unutarnju zračnost koja bi inače omogućila klizanje i udubljenje staze. Pretjerano prednaprezanje stvara nepotrebno trenje i toplinu, dok nedovoljno prednaprezanje dopušta klizanje kotrljajućih elemenata. Specifikacije za montažu utvrđuju ispravno predopterećenje kroz kontrolirane spojeve između ležaja i vratila ili ležaja i provrta kućišta.
Ležajevi s dubokim žljebovima učinkovito podnose radijalna opterećenja, ali pružaju ograničen kapacitet aksijalnog opterećenja u usporedbi s konusnim valjkastim ležajevima. Automobilski ležajevi kotača zahtijevaju znatnu otpornost na aksijalno opterećenje kako bi se prilagodili silama kočenja i bočnom opterećenju. Dok konfiguracije s dubokim utorima funkcioniraju u određenim automobilskim aplikacijama bez kotača, konstrukcije suženih valjaka ostaju standardne za montažu kotača zbog superiornog aksijalnog kapaciteta i inherentnih mogućnosti prednaprezanja.
Čuvajte zatvorene ležajeve u originalnom pakiranju u suhom okruženju sa stabilnom temperaturom između 16 i 35 stupnjeva Celzijusa. Zaštitite ležajeve od vlage, korozivnih plinova i ekstremnih temperaturnih fluktuacija koje pogoršavaju svojstva maziva. Produženo skladištenje potencijalno zgušnjava mast što zahtijeva nježan rad tijekom početnog pokretanja. Otvoreni ležajevi zahtijevaju zaštitne poklopce i suho skladištenje kako bi se spriječila korozija površina kliznih staza.
