3200 A-2ZTN9/MT33 dvoredni kuglični ležajevi s kutnim kontaktom

Dom / Ležaj / Kuglični ležajevi s kutnim kontaktom / 3200 A-2ZTN9/MT33 dvoredni kuglični ležajevi s kutnim kontaktom

3200 A-2ZTN9/MT33 dvoredni kuglični ležajevi s kutnim kontaktom

Kuglični ležajevi s dvostrukim kutnim kontaktom (DRACBB) Dizajn kugličnih ležajeva s kutnim kontaktom s dva reda (DRACBB) u osnovi je isti kao dva jednoredna kuglična ležaja s kutnim kontaktom, ali zauzima značajno manje aksijalnog prostora. DRACBB može prihvatiti radijalna opterećenja i aksijalna opterećenja koja djeluju u oba smjera. Sposoban je ograničiti dvosmjerni aksijalni pomak osovine ili kućišta. S tipičnim kontaktnim kutom od 30°, osigurava vrlo krut raspored ležaja i može izdržati momente prevrtanja.

Contact Us Kontaktirajte nas
PREV：No previous product DALJE：7200 BECBP Kuglični ležajevi s kutnim kontaktom
  • Opis
  • Specifikacije
  • Kontaktirajte nas

Karakteristike ležaja
· Kompaktni aksijalni prostor: Zahtijeva minimalan aksijalni prostor.
· Rješenje za uštedu prostora: Prikladno za primjene gdje je aksijalni prostor ograničen, često zamjenjujući dva jednoredna kuglična ležaja s kutnim kontaktom postavljena jedan uz drugoga.
·Kombinirana nosivost: Podnosi radijalna i aksijalna opterećenja u oba smjera.
·Momentna nosivost: Može izdržati trenutke prevrtanja.
· Raspored krutih ležajeva: Pruža visoku krutost sustava.

Ključne prednosti
· Visoka krutost i nosivost: Nudi značajno veću krutost u usporedbi s postavom kugličnih ležajeva s kutnim kontaktom u jednom redu.
· Mogućnost trostrukog opterećenja: Sposoban za istovremeno prihvaćanje radijalnih opterećenja, dvosmjernih aksijalnih opterećenja i momenata prevrtanja.
·Idealno za visoku krutost: Vrlo pogodan za primjene koje zahtijevaju visoku krutost.

Područja primjene (prijave)
· Široko korišten u glavčinama prednjih kotača automobila.
·Uljne pumpe, Roots puhala, zračni kompresori.
·Različiti tipovi prijenosa/mjenjača.
·Vretena alatnih strojeva.

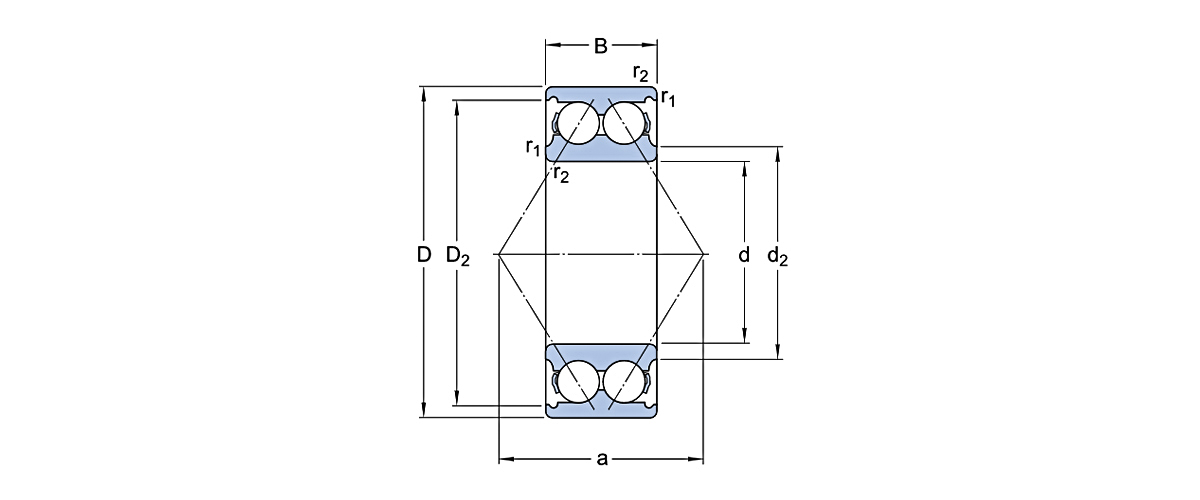

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
10 30 14 6.849 3.87 23400 21600 0.051 3200 A-2ZTN9/MT33 ležaj
10 30 14 6.849 3.87 23400 21600 0.051 3200 ATN9 ležaj
10 30 14 6.849 3.87 15300 0.051 3200 A-2RS1TN9/MT33 Ležaj
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 A-2ZTN9/MT33 Ležaj
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 ATN9 ležaj
12 32 15.9 9.09 5.04 13500 0.058 3201 A-2RS1TN9/MT33 Ležaj
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 A-2ZTN9/MT33 Ležaj
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 ATN9 ležaj
15 35 15.9 10.08 6.12 12600 0.066 3202 A-2RS1TN9/MT33 Ležaj
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2Z ležaj
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2ZTN9/MT33 Ležaj
15 42 19 13.59 8.37 16200 14400 0.13 3302 ATN9 ležaj
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1 ležaj
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1TN9/MT33 Ležaj
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 A-2ZTN9/MT33 Ležaj
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 ATN9 ležaj
17 40 17.5 12.87 7.92 10800 0.096 3203 A-2RS1TN9/MT33 Ležaj
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2Z ležaj
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2ZTN9/MT33 Ležaj
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 ATN9 ležaj
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1 ležaj
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1TN9/MT33 Ležaj
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A Ležaj
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2Z ležaj
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2ZTN9/MT33 Ležaj
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 ATN9 ležaj
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1 ležaj
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1TN9/MT33 Ležaj
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A Ležaj
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2Z ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2ZTN9/MT33 Ležaj
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 ATN9 ležaj
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1 ležaj
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1TN9/MT33 Ležaj
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A Ležaj
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2Z ležaj
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2ZTN9/MT33 Ležaj
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1 ležaj
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1TN9/MT33 Ležaj
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A Ležaj
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2Z ležaj
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2ZTN9/MT33 Ležaj
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 ATN9 ležaj
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1 ležaj
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1TN9/MT33 Ležaj
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A Ležaj
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2Z ležaj
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2ZTN9/MT33 Ležaj
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 ATN9 ležaj
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1 ležaj
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1TN9/MT33 Ležaj
30 72 30.2 38.25 27 9000 8100 0.52 3306 A Ležaj
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2Z ležaj
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2ZTN9/MT33 Ležaj
30 72 30.2 38.25 27 9000 8100 0.52 3306 ATN9 ležaj
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1 ležaj
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1TN9/MT33 Ležaj
35 72 27 36.45 27 8100 8100 0.44 3207 A Ležaj
35 72 27 36.45 27 8100 8100 0.44 3207 A-2Z ležaj
35 72 27 36.45 27 8100 8100 0.44 3207 A-2ZTN9/MT33 Ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
35 72 27 36.45 27 8100 8100 0.44 3207 ATN9 ležaj
35 72 27 36.45 27 5670 0.44 3207 A-2RS1 ležaj
35 72 27 36.45 27 5670 0.44 3207 A-2RS1TN9/MT33 Ležaj
35 80 34.9 47.43 37.35 8100 7200 0.74 3307 DJ1 ležaj
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A Ležaj
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2Z ležaj
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2ZTN9/MT33 Ležaj
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 ATN9 ležaj
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1 ležaj
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1TN9/MT33 Ležaj
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A Ležaj
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2Z ležaj
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2ZTN9/MT33 Ležaj
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 ATN9 ležaj
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1 ležaj
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1TN9/MT33 Ležaj
40 90 36.5 44.46 37.35 7200 6300 0.93 3308 DNRCBM ležaj
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A Ležaj
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2Z ležaj
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2ZTN9/MT33 Ležaj
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 ATN9 ležaj
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1 ležaj
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1TN9/MT33 Ležaj
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DMA ležaj
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DTN9 ležaj
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A Ležaj
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2Z ležaj
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2ZTN9/MT33 Ležaj
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 ATN9 ležaj
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1 ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1TN9/MT33 Ležaj
45 100 39.7 55.62 46.8 6750 5670 1.25 3309 DNRCBM ležaj
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 A Ležaj
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 A-2Z ležaj
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 ATN9 ležaj
45 100 39.7 67.5 47.7 4320 1.25 3309 A-2RS1 ležaj
45 100 39.7 71.37 62.55 6750 5670 1.25 3309 DMA ležaj
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A Ležaj
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2Z ležaj
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2ZTN9/MT33 Ležaj
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 ATN9 ležaj
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1 ležaj
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1TN9/MT33 Ležaj
50 110 44.4 73.71 62.55 6030 5040 1.95 3310 DNRCBM ležaj
50 110 44.4 84.24 76.5 6030 5040 1.95 3310 DMA ležaj
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 A Ležaj
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 A-2Z ležaj
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 ATN9 ležaj
50 110 44.4 85.5 62.55 3870 1.95 3310 A-2RS1 ležaj
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 A Ležaj
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 A-2Z ležaj
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 ATN9 ležaj
55 100 33.3 54.9 46.8 4050 0.91 3211 A-2RS1 ležaj
55 120 49.2 86.04 74.7 5400 4770 2.65 3311 DNRCBM ležaj
55 120 49.2 99.9 90 5400 4500 2.65 3311 DMA ležaj
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 A Ležaj
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 A-2Z ležaj
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 ATN9 ležaj
55 120 49.2 100.8 73.35 3420 2.65 3311 A-2RS1 ležaj
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 A Ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 A-2Z ležaj
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 ATN9 ležaj
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1 ležaj
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1TN9/MT33 Ležaj
60 130 54 114.3 85.5 5040 4500 2.8 3312 A Ležaj
60 130 54 114.3 85.5 5040 4500 2.8 3312 A-2Z ležaj
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 A Ležaj
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 A-2Z ležaj
65 120 38.1 72.54 66.15 3240 1.75 3213 A-2RS1 ležaj
65 140 58.7 124.2 109.8 4770 4050 4.1 3313 DNRCBM ležaj
65 140 58.7 131.4 99 4770 4050 4.1 3313 A Ležaj
65 140 58.7 131.4 99 4770 4050 4.1 3313 A-2Z ležaj
70 125 39.7 79.56 72 5040 4050 1.9 3214 A Ležaj
70 125 39.7 79.56 72 5040 4050 1.9 3214 A-2Z ležaj
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 A Ležaj
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 A-2Z ležaj
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 A Ležaj
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 A-2Z ležaj
75 160 68.3 158.4 126 4050 3600 5.6 3315 A Ležaj
75 160 68.3 158.4 126 4050 3600 5.6 3315 A-2Z ležaj
80 140 44.4 95.4 85.5 4500 3870 2.65 3216 A Ležaj
80 170 68.3 173.7 140.4 3870 3420 6.8 3316 A Ležaj
85 150 49.2 111.6 99 4050 3420 3.4 3217 A Ležaj
85 180 73 187.2 158.4 3600 3240 8.3 3317 A Ležaj
90 160 52.4 117 108 3870 3240 4.15 3218 A Ležaj
90 190 73 187.2 162 3420 3060 9.25 3318 A Ležaj
95 170 55.6 143.1 131.4 3600 3060 5 3219 A Ležaj
95 200 77.8 216 194.4 3240 2880 11 3319 A Ležaj
100 180 60.3 160.2 149.4 3420 2880 6.1 3220 A Ležaj
100 215 82.6 229.5 229.5 3060 2520 13.5 3320 A Ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
110 200 69.8 190.8 190.8 3060 2520 8.8 3222 A Ležaj
110 240 92.1 261.9 274.5 2700 2340 19 3322 A Ležaj
120 190 66 163.8 208.8 3060 3240 7.08 305256 D Ležaj
150 225 73 163.8 238.5 1530 1800 5.52 305286 D Ležaj
150 230 70 182.7 256.5 2520 2700 10.6 305283 D Ležaj
150 230 70 182.7 256.5 2520 2700 10.6 305283 DA ležaj
160 215 56 121.5 198 2520 2700 5.67 305608 Ležaj
160 215 56 121.5 198 2520 2700 5.45 305608 B Ležaj
160 240 76 210.6 301.5 2340 2520 11.4 305183 Ležaj
170 260 84 252.9 364.5 2160 2340 16.8 305180 Ležaj
180 250 70 171 256.5 2160 2340 9.67 305288 DA ležaj
180 259.5 66 202.5 279 2160 2340 11 305262 D Ležaj
190 269.5 66 243 373.5 1980 2160 11 305338 D Ležaj
200 279.5 76 217.8 342 1710 2160 13.7 305428 D Ležaj
200 280 80 217.8 342 1980 2160 15.9 305393 Ležaj
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 D Ležaj
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 DA ležaj
220 309.5 76 280.8 468 1800 1800 17.7 305272 D Ležaj
220 309.5 76 280.8 468 1800 1800 17.7 305272 DA ležaj
220 309.5 76 280.8 468 1800 1800 17.7 305272 DB ležaj
230 329.5 80 315.9 540 1710 1800 21.9 305264 D Ležaj
260 369.5 92 357.3 639 1530 1530 30 305270 D Ležaj
280 389.5 92 362.7 675 1440 1440 33.2 305269 D Ležaj
[#unos#]

Preporučeni proizvodi

Inženjerstvo budućnosti kretanja
O UKL-u
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 dvoredni kuglični ležajevi s kutnim kontaktom suppliers and OEM/ODM 3200 A-2ZTN9/MT33 dvoredni kuglični ležajevi s kutnim kontaktom company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Više o nama Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    godina

    Iskustvo u industriji

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Raznolikost modela

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Broj zaposlenih

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Godišnja vrijednost izvoza

Ukl Bearing Manufacturing Co.,Ltd
Certificate Of Honor
Vijesti
Kuglični ležajevi s kutnim kontaktom Industry knowledge
