7200 BECBP Kuglični ležajevi s kutnim kontaktom

Kuglični ležajevi s kutnim kontaktom (ACBB) imaju klizne kanale unutarnjeg i vanjskog prstena koji su međusobno pomaknuti u smjeru osi ležaja. To znači da su ovi ležajevi dizajnirani za prilagodbu kombiniranim opterećenjima, koja uključuju i radijalna i aksijalna opterećenja.

Contact Us Kontaktirajte nas
PREV:3200 A-2ZTN9/MT33 dvoredni kuglični ležajevi s kutnim kontaktom SLJEDEĆI:Kuglični ležaj s kontaktom u četiri točke
  • Opis
  • Specifikacije
  • Kontaktirajte nas

Ključne karakteristike i prednosti
Visoka nosivost i krutost: Zbog svojeg dizajna, koji omogućuje ugradnju više kotrljajućih tijela (kuglica) od žljebastih kugličnih ležajeva, imaju veću nosivost i bolju krutost za istu veličinu.

Prilagodba kombiniranog opterećenja: Mogu istovremeno podnijeti radijalna opterećenja i jednosmjerna aksijalna opterećenja. Podešavanje veličine kontaktnog kuta omogućuje varijacije u omjeru radijalnog i aksijalnog opterećenja.

Prikladno za velike brzine i visoku preciznost: Ovi su ležajevi idealno prikladni za primjene koje uključuju velike brzine rotacije i visoko precizno pozicioniranje, osobito u kontekstima kao što su vretena alatnih strojeva.

Fleksibilna instalacija: Mogu se montirati pojedinačno (pojedinačno) ili u parovima (kao što su leđna uz leđa, licem u lice ili tandemski rasporedi) kako bi se prilagodili dvosmjernim aksijalnim opterećenjima i postigla veća krutost. Proces postavljanja i podešavanja je jednostavan.

Dobre radne performanse: Pokazuju izvrsna svojstva ubrzanja i usporavanja, omogućujući brzo pokretanje i zaustavljanje.

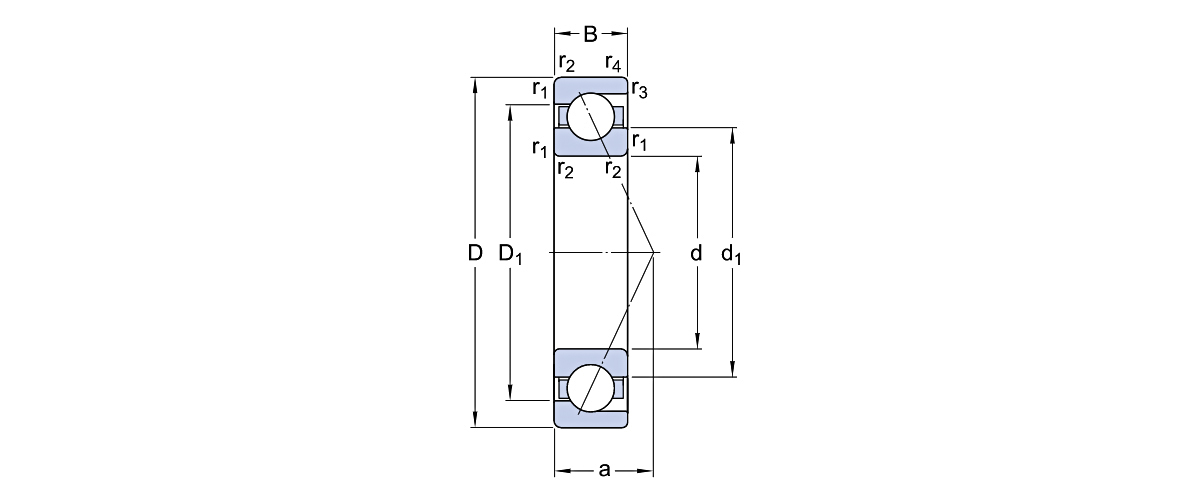

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
10 30 9 6.318 3.015 27000 27000 0.036 7200 BECBP ležaj
10 30 9 6.318 3.015 27000 27000 0.03 7200 BEP ležaj
12 32 10 6.849 3.42 25200 23400 0.036 7201 BECBP ležaj
12 32 10 6.849 3.42 25200 23400 0.036 7201 BEGAP ležaj
12 32 10 6.849 3.42 25200 23400 0.036 7201 BEP ležaj
12 37 12 9.54 4.5 23400 18000 0.06 7301 BE-2RZP ležaj
12 37 12 9.54 4.5 23400 21600 0.06 7301 BEP ležaj
15 35 11 7.488 3.96 21600 18000 0.045 7202 BE-2RZP ležaj
15 35 11 7.488 3.96 21600 21600 0.045 7202 BEP ležaj
15 35 11 7.92 4.185 21600 23400 0.045 7202 BECBP ležaj
15 35 11 7.92 4.185 21600 23400 0.045 7202 BEGAP ležaj
15 35 11 7.92 4.185 21600 23400 0.045 7202 BEGBP ležaj
15 35 11 9.18 4.68 23400 36000 0.045 7202 ACCBM ležaj
15 42 13 11.7 6.03 19800 15300 0.082 7302 BE-2RZP ležaj
15 42 13 11.7 6.03 19800 18000 0.08 7302 BECBP ležaj
15 42 13 11.7 6.03 19800 18000 0.08 7302 BEP ležaj
17 40 12 9.36 4.95 18000 18000 0.065 7203 BEY ležaj
17 40 12 9.36 4.95 19800 15300 0.063 7203 BE-2RZP ležaj
17 40 12 9.36 4.95 19800 18000 0.065 7203 BEP ležaj
17 40 12 9.9 5.265 19800 19800 0.065 7203 BECBP ležaj
17 40 12 9.9 5.265 19800 19800 0.065 7203 BEGAP ležaj
17 40 12 9.9 5.265 19800 25200 0.065 7203 BECBM ležaj
17 40 12 11.25 6.03 21600 30600 0.065 7203 ACCBM ležaj
17 47 14 14.31 7.47 18000 13500 0.1 7303 BE-2RZP ležaj
17 47 14 14.31 7.47 18000 17100 0.11 7303 BECBP ležaj
17 47 14 14.31 7.47 18000 17100 0.11 7303 BEGAP ležaj
17 47 14 14.31 7.47 18000 17100 0.11 7303 BEP ležaj
20 47 14 11.97 6.885 17100 12600 0.15 7204 BE-2RZP ležaj
20 47 14 11.97 6.885 17100 16200 0.11 7204 BEP ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBJ ležaj
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBP ležaj
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBPH ležaj
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBY ležaj
20 47 14 12.87 7.335 17100 17100 0.11 7204 BEGAP ležaj
20 47 14 12.87 7.335 17100 17100 0.11 7204 BEGBP ležaj
20 47 14 12.87 7.335 17100 21600 0.11 7204 BECBM ležaj
20 47 14 14.4 8.37 18000 27000 0.11 7204 ACCBM ležaj
20 52 15 15.66 8.55 15300 11700 0.14 7304 BE-2RZP ležaj
20 52 15 15.66 8.55 15300 14400 0.14 7304 BEP ležaj
20 52 15 17.1 9 15300 16200 0.14 7304 BECBP ležaj
20 52 15 17.1 9 15300 16200 0.14 7304 BECBPH ležaj
20 52 15 17.1 9 15300 16200 0.14 7304 BEGAP ležaj
20 52 15 17.1 9 15300 16200 0.14 7304 BEGBP Ležaj
20 52 15 17.1 9 15300 19800 0.14 7304 BECBM ležaj
20 52 15 17.1 9 16200 16200 0.14 7304 BECBY ležaj
20 52 15 18.72 10.08 17100 23400 0.14 7304 ACCBM ležaj
25 52 15 13.32 8.37 14400 10800 0.13 7205 BE-2RZP ležaj
25 52 15 13.32 8.37 14400 13500 0.13 7205 BEP ležaj
25 52 15 13.32 8.37 14400 13500 0.13 7205 BEY ležaj
25 52 15 14.04 9 14400 15300 0.13 7205 BECBP ležaj
25 52 15 14.04 9 14400 15300 0.13 7205 BECBPH ležaj
25 52 15 14.04 9 14400 15300 0.13 7205 BECBY ležaj
25 52 15 14.04 9 14400 15300 0.13 7205 BEGAP ležaj
25 52 15 14.04 9 14400 15300 0.13 7205 BEGAY Ležaj
25 52 15 14.04 9 14400 15300 0.13 7205 BEGBY ležaj
25 52 15 14.04 9 14400 18000 0.13 7205 BECBM ležaj
25 52 15 16.2 10.26 15300 23400 0.13 7205 ACCBM ležaj
25 62 17 21.78 12.6 12600 9900 0.23 7305 BE-2RZP ležaj
25 62 17 21.78 12.6 12600 12600 0.23 7305 BEP ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
25 62 17 23.85 13.77 12600 13500 0.23 7305 BECBP ležaj
25 62 17 26.5 15.3 14000 15000 0.23 7305 BECBPH ležaj
25 62 17 26.5 15.3 14000 15000 0.23 7305 BECBY ležaj
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGAP ležaj
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGBP ležaj
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGBY ležaj
25 62 17 26.5 15.3 14000 19000 0.23 7305 BECBM ležaj
25 62 17 29 17 15000 22000 0.23 7305 ACCBM ležaj
25 80 21 39.7 23.6 11000 15000 0.61 7405 BCBM ležaj
25 80 21 39.7 23.6 11000 15000 0.61 7405 BM ležaj
30 62 16 22.5 14.3 13000 10000 0.2 7206 BE-2RZP ležaj
30 62 16 22.5 14.3 13000 13000 0.2 7206 BEP ležaj
30 62 16 24 15.6 13000 14000 0.2 7206 BECBP ležaj
30 62 16 24 15.6 13000 14000 0.2 7206 BECBPH ležaj
30 62 16 24 15.6 13000 14000 0.2 7206 BEGAP ležaj
30 62 16 24 15.6 13000 14000 0.2 7206 BEGBP ležaj
30 62 16 24 15.6 13000 18000 0.2 7206 BECBM ležaj
30 62 16 24 15.6 14000 14000 0.2 7206 BECBY ležaj
30 62 16 24 15.6 14000 14000 0.2 7206 BEGAJ Ležaj
30 62 16 24 15.6 14000 14000 0.2 7206 BEGAY Ležaj
30 62 16 27.5 17.3 15000 20000 0.2 7206 ACCBM ležaj
30 72 19 32.5 19.3 12000 9500 0.35 7306 BE-2RZP ležaj
30 72 19 32.5 19.3 12000 12000 0.35 7306 BEP ležaj
30 72 19 32.5 19.3 12000 16000 0.35 7306 BEGBM ležaj
30 72 19 35.5 21.2 12000 13000 0.35 7306 BECBP ležaj
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGAP ležaj
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGAPH ležaj
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGBP ležaj
30 72 19 35.5 21.2 12000 16000 0.35 7306 BECBM ležaj
30 72 19 35.5 21.2 12000 16000 0.35 7306 BEGAM ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
30 72 19 35.5 21.2 13000 13000 0.35 7306 BECBY ležaj
30 72 19 31.95 19.08 11700 11700 0.34 7306 BEGBY ležaj
30 72 19 35.1 21.24 11700 17100 0.34 7306 ACCBM ležaj
30 90 23 42.75 26.1 9000 11700 0.83 7406 BCBM ležaj
30 90 23 42.75 26.1 9000 11700 0.83 7406 BM ležaj
35 72 17 26.19 17.1 9900 8100 0.35 7207 BE-2RZP ležaj
35 72 17 26.19 17.1 9900 9900 0.35 7207 BEP ležaj
35 72 17 27.9 18.72 9900 10800 0.35 7207 BECBP ležaj
35 72 17 27.9 18.72 9900 10800 0.35 7207 BECBPH ležaj
35 72 17 27.9 18.72 9900 10800 0.35 7207 BEGAP ležaj
35 72 17 27.9 18.72 9900 10800 0.35 7207 BEGBP Ležaj
35 72 17 27.9 18.72 9900 13500 0.35 7207 BECBM ležaj
35 72 17 27.9 18.72 9900 13500 0.35 7207 BEGAM ležaj
35 72 17 27.9 18.72 10800 10800 0.35 7207 BECBY ležaj
35 72 17 27.9 18.72 10800 10800 0.35 7207 BEGAY Ležaj
35 72 17 27.9 18.72 10800 10800 0.35 7207 BEGBY ležaj
35 72 17 31.95 20.88 10800 16200 0.35 7207 ACCBM ležaj
35 80 21 35.1 22.05 9900 7650 0.45 7307 BE-2RZP ležaj
35 80 21 35.1 22.05 9900 9000 0.45 7307 BEP ležaj
35 80 21 37.35 23.85 9900 9900 0.45 7307 BECBP ležaj
35 80 21 37.35 23.85 9900 9900 0.45 7307 BECBY ležaj
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGAP ležaj
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGAPH ležaj
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGBP Ležaj
35 80 21 37.35 23.85 9900 12600 0.45 7307 BECBM ležaj
35 80 21 37.35 23.85 9900 12600 0.45 7307 BEGAM ležaj
35 80 21 41.85 27 9900 15300 0.45 7307 ACCBM ležaj
35 100 25 54.45 34.2 8100 10800 1.1 7407 BCBM ležaj
35 100 25 54.45 34.2 8100 10800 1.1 7407 BM ležaj
40 80 18 31.05 21.6 9000 7200 0.42 7208 BE-2RZP ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
40 80 18 31.05 21.6 9000 9000 0.42 7208 BEP ležaj
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBJ ležaj
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBP ležaj
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBPH ležaj
40 80 18 32.85 23.4 9000 9900 0.37 7208 BEGAP ležaj
40 80 18 32.85 23.4 9000 11700 0.37 7208 BECBM ležaj
40 80 18 32.85 23.4 9900 9900 0.37 7208 BECBY ležaj
40 80 18 32.85 23.4 9900 9900 0.37 7208 BEGAY Ležaj
40 80 18 32.85 23.4 9900 9900 0.37 7208 BEGBY ležaj
40 80 18 37.35 26.1 9900 14400 0.37 7208 ACCBM ležaj
40 90 23 41.58 27.45 8550 6750 0.62 7308 BE-2RZP ležaj
40 90 23 41.58 27.45 8550 8100 0.62 7308 BEP ležaj
40 90 23 45 29.25 8550 9000 0.62 7308 BECAP ležaj
40 90 23 45 29.25 8550 9000 0.62 7308 BECBJ ležaj
40 90 23 45 29.25 8550 9000 0.62 7308 BECBP ležaj
40 90 23 45 29.25 8550 9000 0.62 7308 BEGAP ležaj
40 90 23 45 29.25 8550 9000 0.62 7308 BEGAPH ležaj
40 90 23 45 29.25 8550 9000 0.62 7308 BEGBP Ležaj
40 90 23 45 29.25 8550 10800 0.62 7308 BECBM ležaj
40 90 23 45 29.25 8550 10800 0.62 7308 BEGAM ležaj
40 90 23 45 29.25 8550 10800 0.62 7308 BEGBM ležaj
40 90 23 45 29.25 9000 9000 0.62 7308 BECBY ležaj
40 90 23 45 29.25 9000 9000 0.62 7308 BEGBY ležaj
40 90 23 50.4 32.4 9000 13500 0.62 7308 ACCBM ležaj
40 110 27 63.18 40.5 7200 9900 1.4 7408 BCBM ležaj
40 110 27 63.18 40.5 7200 9900 1.4 7408 BGBM ležaj
40 110 27 63.18 40.5 7200 9900 1.4 7408 BM ležaj
45 85 19 32.22 23.4 8550 6750 0.52 7209 BE-2RZP ležaj
45 85 19 32.22 23.4 8550 8100 0.52 7209 BEP ležaj
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBJ ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBP ležaj
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAP ležaj
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAPH ležaj
45 85 19 34.2 25.65 8550 10800 0.42 7209 BECBM ležaj
45 85 19 34.2 25.65 9000 9000 0.42 7209 BECBY ležaj
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGAY Ležaj
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGBY ležaj
45 85 19 39.6 28.8 9000 13500 0.42 7209 ACCBM ležaj
45 100 25 50.31 33.75 7650 6030 0.85 7309 BE-2RZP ležaj
45 100 25 50.31 33.75 7650 7200 0.85 7309 BEP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECAP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBJ ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAM ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAPH ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGBP Ležaj
45 100 25 54.9 36.45 7650 9900 0.85 7309 BECBM ležaj
45 100 25 54.9 36.45 8100 8100 0.85 7309 BECBY ležaj
45 100 25 54.9 36.45 8100 8100 0.85 7309 BEGBY ležaj
45 100 25 61.2 40.95 8100 11700 0.85 7309 ACCBM ležaj
45 120 29 76.68 49.5 6750 6750 1.55 7409 BCBM ležaj
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGBM ležaj
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGM ležaj
50 90 20 33.93 25.65 8100 6300 0.55 7210 BE-2RZP ležaj
50 90 20 33.93 25.65 8100 7650 0.55 7210 BEP ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBJ ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBP ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBPH ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBY ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBP ležaj
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAP ležaj
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAPH ležaj
45 85 19 34.2 25.65 8550 10800 0.42 7209 BECBM ležaj
45 85 19 34.2 25.65 9000 9000 0.42 7209 BECBY ležaj
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGAY Ležaj
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGBY ležaj
45 85 19 39.6 28.8 9000 13500 0.42 7209 ACCBM ležaj
45 100 25 50.31 33.75 7650 6030 0.85 7309 BE-2RZP ležaj
45 100 25 50.31 33.75 7650 7200 0.85 7309 BEP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECAP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBJ ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAM ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAP ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAPH ležaj
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGBP Ležaj
45 100 25 54.9 36.45 7650 9900 0.85 7309 BECBM ležaj
45 100 25 54.9 36.45 8100 8100 0.85 7309 BECBY ležaj
45 100 25 54.9 36.45 8100 8100 0.85 7309 BEGBY ležaj
45 100 25 61.2 40.95 8100 11700 0.85 7309 ACCBM ležaj
45 120 29 76.68 49.5 6750 6750 1.55 7409 BCBM ležaj
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGBM ležaj
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGM ležaj
50 90 20 33.93 25.65 8100 6300 0.55 7210 BE-2RZP ležaj
50 90 20 33.93 25.65 8100 7650 0.55 7210 BEP ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBJ ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBP ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBPH ležaj
50 90 20 36 27.9 8100 8100 0.55 7210 BECBY ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
55 100 21 44.1 36 7200 9000 0.62 7211 BECBM ležaj
55 100 21 51.3 40.5 7650 10800 0.62 7211 ACCBM ležaj
55 120 29 71.37 49.5 6300 6030 1.4 7311 BEP ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BECBJ ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BECBP ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BECBPH ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BEGAP ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BEGAY Ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BEGBP ležaj
55 120 29 76.5 54 6300 6300 1.4 7311 BEGBY ležaj
55 120 29 76.5 54 6300 8100 1.4 7311 BECBM ležaj
55 120 29 76.5 54 6300 8100 1.4 7311 BECCM ležaj
55 120 29 76.5 54 6300 8100 1.4 7311 BEGAM ležaj
55 120 29 76.5 54 6300 8100 1.4 7311 BEGBM ležaj
55 120 29 81 58.95 6300 6300 1.4 7311 BECBY ležaj
55 120 29 86.85 60.3 6750 9900 1.4 7311 ACCBM ležaj
55 140 33 99.9 68.85 5670 7200 2.75 7411 BCBM ležaj
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGAM ležaj
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGBM ležaj
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGM ležaj
55 140 33 99.9 68.85 5670 7200 2.75 7411 BM ležaj
60 110 22 51.48 40.95 6300 6300 0.8 7212 BEP ležaj
60 110 22 54.9 45 6300 6750 0.8 7212 BECBJ ležaj
60 110 22 54.9 45 6300 6750 0.8 7212 BECBP ležaj
60 110 22 54.9 45 6300 6750 0.8 7212 BECBPH ležaj
60 110 22 54.9 45 6300 6750 0.8 7212 BECBY ležaj
60 110 22 54.9 45 6300 6750 0.8 7212 BEGAP ležaj
60 110 22 54.9 45 6300 6750 0.8 7212 BEGBP ležaj
60 110 22 54.9 45 6300 8550 0.8 7212 BECBM ležaj
60 110 22 54.9 45 6300 8550 0.8 7212 BEGAM ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
60 110 22 62.55 50.4 7200 9900 0.8 7212 ACCBM ležaj
60 130 31 86.04 62.55 5670 5400 1.75 7312 BEP ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECAP ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBJ ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBP ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBPH ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBY ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGAP ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGAY Ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGBP ležaj
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGBY ležaj
60 130 31 93.6 68.85 5670 7650 1.75 7312 BECBM ležaj
60 130 31 93.6 68.85 5670 7650 1.75 7312 BECCM ležaj
60 130 31 93.6 68.85 5670 7650 1.75 7312 BEGAM ležaj
60 130 31 93.6 68.85 5670 7650 1.75 7312 BEGBM ležaj
60 130 31 104.4 76.5 6300 9000 1.75 7312 ACCBM ležaj
60 150 35 107.1 77.85 5040 6750 3.3 7412 BCBM ležaj
60 150 35 107.1 77.85 5040 6750 3.3 7412 BGAM ležaj
60 150 35 107.1 77.85 5040 6750 3.3 7412 BGBM ležaj
60 150 35 107.1 77.85 5040 6750 3.3 7412 BM ležaj
65 120 23 59.67 48.6 6030 5670 1 7213 BEGAF ležaj
65 120 23 59.67 48.6 6030 5670 1 7213 BEP ležaj
65 120 23 62.55 51.3 6030 6030 1 7213 BECBJ ležaj
65 120 23 62.55 51.3 6030 6030 1 7213 BECBP ležaj
65 120 23 62.55 51.3 6030 6030 1 7213 BECBY ležaj
65 120 23 62.55 51.3 6030 6030 1 7213 BEGAP ležaj
65 120 23 62.55 51.3 6030 6030 1 7213 BEGAPH ležaj
65 120 23 62.55 51.3 6030 7650 1 7213 BECBM ležaj
65 120 23 73.35 58.95 6300 9000 1 7213 ACCBM ležaj
65 140 33 97.2 72 5400 5040 2.15 7313 BECBF ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
65 140 33 97.2 72 5400 5040 2.15 7313 BEGAF ležaj
65 140 33 97.2 72 5400 5040 2.15 7313 BEP ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBJ ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBP ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBPH ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBY ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGAP ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGBP Ležaj
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGBY ležaj
65 140 33 104.4 77.85 5400 7200 2.15 7313 BECBM ležaj
65 140 33 104.4 77.85 5400 7200 2.15 7313 BECCM ležaj
65 140 33 104.4 77.85 5400 7200 2.15 7313 BEGAM ležaj
65 140 33 104.4 77.85 5400 7200 2.15 7313 BEGBM ležaj
65 140 33 118.8 86.85 5670 8550 2.15 7313 ACCBM ležaj
65 160 37 117 86.85 4770 4770 4 7413 BGBM ležaj
65 160 37 117 86.85 4770 6300 4 7413 BCBM ležaj
69.85 158.75 34.925 124.2 93.6 5400 5400 3.6 AMS 22 ABP ležaj
70 125 24 60.84 50.4 5670 5400 1.1 7214 BEGAF ležaj
70 125 24 60.84 50.4 5670 5400 1.1 7214 BEP ležaj
70 125 24 64.8 54 5670 5670 1.1 7214 BECBJ ležaj
70 125 24 64.8 54 5670 5670 1.1 7214 BECBP ležaj
70 125 24 64.8 54 5670 5670 1.1 7214 BECBPH ležaj
70 125 24 64.8 54 5670 5670 1.1 7214 BECBY ležaj
70 125 24 64.8 54 5670 5670 1.1 7214 BEGAP ležaj
70 125 24 64.8 54 5670 7200 1.1 7214 BECBM ležaj
70 125 24 64.8 54 5670 7200 1.1 7214 BEGAM ležaj
70 125 24 74.7 61.2 6030 9000 1.1 7214 ACCBM ležaj
70 150 35 107.1 81 5040 4770 2.65 7314 BEGAF ležaj
70 150 35 107.1 81 5040 4770 2.65 7314 BEP ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECAP ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBJ ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBP ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBPH ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBY ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAJ Ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAP ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAPH ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAY Ležaj
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGBY ležaj
70 150 35 114.3 88.2 5040 6300 2.65 7314 BECBM ležaj
70 150 35 114.3 88.2 5040 6300 2.65 7314 BEGAM ležaj
70 150 35 128.7 99 5400 7650 2.65 7314 ACCBM ležaj
70 180 42 143.1 114.3 4320 5670 5.8 7414 BCBM ležaj
70 180 42 143.1 114.3 4320 5670 5.8 7414 BGAM ležaj
75 130 25 63.18 54 5400 5040 1.2 7215 BEP ležaj
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBJ ležaj
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBP ležaj
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBPH ležaj
75 130 25 66.15 58.95 5400 5670 1.2 7215 BEGAP ležaj
75 130 25 66.15 58.95 5400 7200 1.2 7215 BECBM ležaj
75 130 25 66.15 58.95 5670 5670 1.2 7215 BECBY ležaj
75 130 25 66.15 58.95 5670 5670 1.2 7215 BEGAM ležaj
75 130 25 66.15 58.95 5670 5670 1.2 7215 BEGAY Ležaj
75 160 37 112.5 88.2 4770 4500 3.2 7315 BEP ležaj
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBJ ležaj
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBP ležaj
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBY ležaj
75 160 37 118.8 93.6 4770 4770 3.2 7315 BEGAP ležaj
75 160 37 118.8 93.6 4770 4770 3.2 7315 BEGAPH ležaj
75 160 37 118.8 93.6 4770 6030 3.2 7315 BECBM ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
75 160 37 118.8 93.6 4770 6030 3.2 7315 BEGAM ležaj
75 190 45 151.2 126 4050 5400 6.85 7415 BCBM ležaj
75 190 45 151.2 126 4050 5400 6.85 7415 BGAM ležaj
75 190 45 151.2 126 4050 5400 6.85 7415 BGBM ležaj
76.2 177.8 39.688 146.7 123.3 4770 4500 5.21 AMS 24 ABP ležaj
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEGAF ležaj
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEGAP ležaj
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEP ležaj
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBJ ležaj
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBP ležaj
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBPH ležaj
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBY ležaj
80 140 26 76.5 67.5 5040 5040 1.45 7216 BEGAPH ležaj
80 140 26 76.5 67.5 5040 6300 1.45 7216 BECBM ležaj
80 140 26 76.5 67.5 5040 6300 1.45 7216 BEGAM ležaj
80 170 39 121.5 99 4500 4050 3.8 7316 BEP ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBJ ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBP ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBPH ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBY ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGAP ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGAY Ležaj
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGBY ležaj
80 170 39 128.7 106.2 4500 5670 3.8 7316 BECBM ležaj
80 170 39 128.7 106.2 4500 5670 3.8 7316 BECCM ležaj
80 170 39 128.7 106.2 4500 5670 3.8 7316 BEGAM ležaj
80 200 48 160.2 137.7 3600 3870 8.1 7416 GAM ležaj
80 200 48 160.2 137.7 3600 3870 8.1 7416 M Ležaj
80 200 48 160.2 137.7 3870 3870 8.1 7416 CBM ležaj
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEGAF ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEGAP ležaj
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEP ležaj
85 150 28 91.8 81 4770 4770 1.85 7217 BECBJ ležaj
85 150 28 91.8 81 4770 4770 1.85 7217 BECBP ležaj
85 150 28 91.8 81 4770 4770 1.85 7217 BECBY ležaj
85 150 28 91.8 81 4770 6030 1.85 7217 BECBM ležaj
85 180 41 131.4 109.8 4050 3870 4.61 7317 BECBF ležaj
85 180 41 131.4 109.8 4050 3870 4.61 7317 BEGAF ležaj
85 180 41 131.4 109.8 4050 3870 4.61 7317 BEP ležaj
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBJ ležaj
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBP ležaj
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBY ležaj
85 180 41 140.4 118.8 4050 4320 4.61 7317 BEGAP ležaj
85 180 41 140.4 118.8 4050 4320 4.61 7317 BEGAPH ležaj
85 180 41 140.4 118.8 4050 5400 4.61 7317 BECBM ležaj
85 180 41 140.4 118.8 4050 5400 4.61 7317 BECCM ležaj
85 180 41 140.4 118.8 4050 5400 4.61 7317 BEGAM ležaj
85 210 52 171 149.4 3600 3600 9.6 7417 BACBMC ležaj
85 210 52 171 149.4 3600 3600 9.6 7417 BAGAMC ležaj
88.9 165.1 28.575 114.3 100.8 4770 4500 2.89 ALS 28 ABP ležaj
90 160 30 97.2 86.85 4500 4050 2.3 7218 BEGAF ležaj
90 160 30 97.2 86.85 4500 4050 2.3 7218 BEP ležaj
90 160 30 97.2 86.85 4500 5670 2.3 7218 BEGAM ležaj
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBJ ležaj
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBP ležaj
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBY ležaj
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECCM ležaj
90 160 30 104.4 93.6 4500 4500 2.3 7218 BEGAP ležaj
90 160 30 104.4 93.6 4500 4500 2.3 7218 BEGAY Ležaj
90 160 30 104.4 93.6 4500 5670 2.3 7218 BECBM ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
90 190 43 140.4 120.6 3870 3600 5.2 7318 BEP ležaj
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBJ ležaj
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBP ležaj
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBY ležaj
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAP ležaj
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAPH ležaj
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAY Ležaj
90 190 43 149.4 131.4 3870 5040 5.2 7318 BECBM ležaj
90 190 43 149.4 131.4 3870 5040 5.2 7318 BEGAM ležaj
90 225 54 190.8 173.7 3240 3420 11.5 7418 GAM ležaj
90 225 54 190.8 173.7 3420 3420 11.5 7418 CBM ležaj
95 170 32 111.6 97.2 4050 3870 2.7 7219 BEP ležaj
95 170 32 116.1 106.2 4050 4320 2.7 7219 BECBP ležaj
95 170 32 116.1 106.2 4050 4320 2.7 7219 BECBY ležaj
95 170 32 116.1 106.2 4050 4320 2.7 7219 BEGAPH ležaj
95 170 32 116.1 106.2 4050 5400 2.7 7219 BECBM ležaj
95 170 32 116.1 106.2 4050 5400 2.7 7219 BEGAM ležaj
95 200 45 151.2 135 3600 3420 6.05 7319 BEGAF ležaj
95 200 45 151.2 135 3600 3420 6.05 7319 BEP ležaj
95 200 45 151.2 135 3600 3600 6.05 7319 BEM ležaj
95 200 45 162 146.7 3600 3870 6.05 7319 BECBP ležaj
95 200 45 162 146.7 3600 3870 6.05 7319 BECBY ležaj
95 200 45 162 146.7 3600 3870 6.05 7319 BEGAP ležaj
95 200 45 162 146.7 3600 3870 6.05 7319 BEGAY Ležaj
95 200 45 162 146.7 3600 3870 6.05 7319 BEGBY ležaj
95 200 45 162 146.7 3600 4770 6.05 7319 BECBM ležaj
95 200 45 162 146.7 3600 4770 6.05 7319 BEGAM ležaj
95 250 55 217.8 212.4 3060 3060 13.5 7419 CBM ležaj
95 250 55 217.8 212.4 3060 3060 13.5 7419 GAM ležaj
95 250 55 217.8 212.4 3060 3060 13.5 7419 M Ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
100 180 34 121.5 109.8 4050 3600 3.3 7220 BEP ležaj
100 180 34 128.7 120.6 3870 5040 3.5 7220 BECBM ležaj
100 180 34 128.7 120.6 3870 5040 3.5 7220 BECCM ležaj
100 180 34 128.7 120.6 3870 5040 3.5 7220 BEGAM ležaj
100 180 34 128.7 120.6 4050 4050 3.5 7220 BECBP ležaj
100 180 34 128.7 120.6 4050 4050 3.5 7220 BECBY ležaj
100 180 34 128.7 120.6 4050 4050 3.5 7220 BEGAY Ležaj
100 215 47 182.7 171 3420 3240 7.5 7320 BEGAF ležaj
100 215 47 182.7 171 3420 3240 7.5 7320 BEM ležaj
100 215 47 182.7 171 3420 3240 7.5 7320 BEP ležaj
100 215 47 194.4 187.2 3420 3600 7.5 7320 BECBP ležaj
100 215 47 194.4 187.2 3420 3600 7.5 7320 BECBY ležaj
100 215 47 194.4 187.2 3420 3600 7.5 7320 BEGAP ležaj
100 215 47 194.4 187.2 3420 3600 7.5 7320 BEGBY ležaj
100 215 47 194.4 187.2 3420 4500 7.5 7320 BECBM ležaj
100 215 47 194.4 187.2 3420 4500 7.5 7320 BECCM ležaj
100 215 47 194.4 187.2 3420 4500 7.5 7320 BEGAM ležaj
100 265 60 238.5 243 2880 2880 15.5 7420 CBM ležaj
101.6 184.15 31.75 143.1 128.7 4050 4050 3.15 ALS 32 ABP ležaj
105 190 36 133.2 123.3 3600 3420 3.95 7221 BEP ležaj
105 190 36 140.4 135 3600 3870 3.95 7221 BECBP ležaj
105 190 36 140.4 135 3600 4770 3.95 7221 BECBM ležaj
105 225 49 182.7 173.7 3240 3060 8.55 7321 BEP ležaj
105 225 49 194.4 187.2 3240 3420 8.55 7321 BECBP ležaj
105 225 49 194.4 187.2 3240 4320 8.55 7321 BECBM ležaj
105 225 49 194.4 187.2 3240 4320 8.55 7321 BEGAM ležaj
110 200 38 137.7 128.7 3600 3240 4.6 7222 BEGAF ležaj
110 200 38 137.7 128.7 3600 3240 4.6 7222 BEP ležaj
110 200 38 146.7 140.4 3600 3600 4.6 7222 BECBP ležaj
110 200 38 146.7 140.4 3600 3600 4.6 7222 BECBY ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
110 200 38 146.7 140.4 3600 4500 4.6 7222 BECBM ležaj
110 200 38 146.7 140.4 3600 4500 4.6 7222 BECCM ležaj
110 240 50 202.5 201.6 3060 2880 10 7322 BEP ležaj
110 240 50 202.5 201.6 3060 3060 10 7322 BEM ležaj
110 240 50 216 220.5 3060 3240 10 7322 BECBP ležaj
110 240 50 216 220.5 3060 3240 10 7322 BECBY ležaj
110 240 50 216 220.5 3060 4050 10 7322 BECBM ležaj
110 240 50 216 220.5 3060 4050 10 7322 BECCM ležaj
110 240 50 216 220.5 3060 4050 10 7322 BEGAM ležaj
110 240 50 216 220.5 3060 4050 10 7322 BEGBM ležaj
120 180 28 78.39 83.7 3600 3600 2.4 7024 BGM ležaj
120 215 40 148.5 146.7 3240 3600 5.89 7224 BCBM ležaj
120 215 40 148.5 146.7 3240 3600 5.89 7224 BGAM ležaj
120 215 40 148.5 146.7 3240 3600 5.89 7224 BM ležaj
120 260 55 214.2 225 2700 3240 14.5 7324 BCBM ležaj
120 260 55 214.2 225 2700 3240 14.5 7324 BGAM ležaj
120 260 55 214.2 225 2700 3240 14.5 7324 BGBM ležaj
127 228.6 34.925 167.4 171 3240 3240 6.1 ALS 40 ABM ležaj
130 230 40 167.4 173.7 3060 3060 6.95 7226 BGAF ležaj
130 230 40 167.4 173.7 3060 3420 6.95 7226 BCBM ležaj
130 230 40 167.4 173.7 3060 3420 6.95 7226 BGAM ležaj
130 230 40 167.4 173.7 3060 3420 6.95 7226 BM ležaj
130 280 58 248.4 274.5 2520 3060 17.1 7326 BCBM ležaj
130 280 58 248.4 274.5 2520 3060 17.1 7326 BGAM ležaj
130 280 58 248.4 274.5 2520 3060 17.1 7326 BM ležaj
140 210 33 102.6 116.1 3060 3060 3.85 7028 BGM ležaj
140 250 42 179.1 190.8 2700 3240 8.85 7228 BCBM ležaj
140 250 42 179.1 190.8 2700 3240 8.85 7228 BGAM ležaj
140 250 42 179.1 190.8 2700 3240 8.85 7228 BM ležaj
140 300 62 271.8 310.5 2340 2700 21.5 7328 BCBM ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
140 300 62 271.8 310.5 2340 2700 21.5 7328 BGAM ležaj
150 225 35 119.7 131.4 2880 2880 4.7 7030 BGM ležaj
150 270 45 194.4 216 2520 2880 11.5 7230 BCBM ležaj
150 270 45 194.4 216 2520 2880 11.5 7230 BGAM ležaj
150 320 65 298.8 351 2160 2520 26 7330 BCBM ležaj
150 320 65 298.8 351 2160 2520 26 7330 BGAM ležaj
160 290 48 229.5 270 2520 2700 14 7232 BCBM ležaj
160 290 48 229.5 270 2520 2700 14 7232 BGAM ležaj
160 340 68 322.2 396 2160 2340 30.3 7332 BCBM ležaj
170 260 42 154.8 183.6 1800 2520 7.65 7034 BGM ležaj
170 310 52 252.9 310.5 2160 2520 17.5 7234 BCBM ležaj
170 360 72 351 441 1980 2340 36 7334 BCBM ležaj
180 280 46 175.5 216 2340 2340 10 7036 BGM ležaj
180 320 52 261.9 337.5 2160 2340 18 7236 BCAM ležaj
180 320 52 261.9 337.5 2160 2340 18 7236 BCBM ležaj
180 380 75 369 486 1800 2160 42 7336 BCBM ležaj
190 290 46 179.1 229.5 2160 2160 10.5 7038 BGM ležaj
190 340 55 276.3 364.5 1980 2340 22 7238 BCBM ležaj
190 400 78 397.8 540 1800 1980 48.5 7338 BCBM ležaj
200 310 51 202.5 261 1980 1980 18 7040 BGM ležaj
200 360 58 292.5 387 1800 2160 25 7240 BCBM ležaj
200 420 80 415.8 589.5 1710 1980 53 7340 BCBM ležaj
220 340 56 229.5 319.5 1800 1800 18 7044 BGM ležaj
220 400 65 351 504 1620 1980 37 7244 BCBM ležaj
220 460 88 444.6 648 1440 1530 70 7344 BCBM ležaj
240 360 56 234 337.5 1710 1710 19 7048 BGM ležaj
240 440 72 327.6 486 1440 1530 49 7248 BCBM ležaj
240 500 95 503.1 720 1260 1350 89.4 7348 BCBM ležaj
260 400 65 298.8 459 1530 1530 30 7052 BGM ležaj
260 480 80 456.3 702 1260 1350 66 7252 BM ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
280 420 65 304.2 486 1440 1440 30 7056 BGM ležaj
280 500 80 456.3 747 1260 1260 67.5 7256 BM ležaj
300 460 74 339.3 567 1260 1350 42.5 7060 BGM ležaj
300 460 74 380.7 625.5 1350 1440 42.5 7060 AGM ležaj
300 540 85 497.7 837 1170 1170 85 7260 BCBM ležaj
320 440 56 315.9 526.5 1350 1440 25.5 71964 AC ležaj
320 480 74 351 603 1170 1260 44.5 7064 BGM ležaj
320 580 92 514.8 918 1080 1080 110 7264 BCBM ležaj
340 460 56 304.2 526.5 1350 1350 24 71968 ACMB ležaj
340 520 82 404.1 733.5 1080 1170 59.5 7068 BGM ležaj
360 440 38 210.6 382.5 1350 1350 12 71872 ACMB ležaj
360 480 56 271.8 495 1260 1350 28.5 71972 BM ležaj
360 480 56 304.2 549 1260 1350 28.5 71972 AMB ležaj
360 480 56 315.9 567 1260 1350 28.5 71972 ACMB ležaj
360 540 82 415.8 765 1080 1080 61.8 7072 BGM ležaj
360 540 82 468 855 1170 0 61.8 7072 AGM ležaj
360 540 82 468 855 1170 1170 61.8 7072 AM ležaj
380 480 31 171 319.5 1170 1260 14.4 70876 AMB ležaj
380 480 46 261.9 450 1170 1260 18 71876 ACGAMB ležaj
380 520 65 310.5 549 1080 1080 43.5 466953 Ležaj
380 520 65 369 661.5 1170 1170 40.5 71976 ACGAMB ležaj
380 560 82 421.2 765 990 1080 65.5 7076 BGM ležaj
380 560 82 421.2 765 990 1080 39 7076 BM ležaj
380 560 82 456.3 855 1080 1170 65.5 7076 AM ležaj
400 540 65 362.7 661.5 1080 1080 39 71980 AM ležaj
400 600 90 474.3 918 900 990 90.5 7080 BM ležaj
400 600 90 544.5 1062 855 1080 89.5 307238 Ležaj
400 600 90 544.5 1062 855 1080 90.5 7080 AM ležaj
400 720 103 655.2 1350 810 855 190 7280 BM ležaj
410 560 70 380.7 747 990 990 49.5 468431 Ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
420 560 65 327.6 603 1080 1080 44.5 71984 BM ležaj
420 560 65 369 688.5 1080 1080 42 71984 AGAM ležaj
420 560 65 369 688.5 1080 42 71984 AM ležaj
420 620 90 486 954 900 900 88 7084 BGM ležaj
420 620 90 544.5 1062 990 990 88 7084 AM ležaj
440 600 74 456.3 936 990 61 71988 ACMB ležaj
440 650 94 514.8 1062 855 855 100 7088 BM ležaj
440 650 94 585 1188 900 100 7088 AM ležaj
460 580 37 238.5 504 990 990 24.5 70892 AM ležaj
460 580 56 333.9 688.5 990 990 35 71892 AGMB ležaj
460 620 74 456.3 936 90 990 58 71992 ACM ležaj
460 680 100 556.2 1161 810 810 120 7092 BM ležaj
460 680 100 620.1 1314 855 120 7092 AM ležaj
480 700 100 561.6 1206 765 810 125 7096 BM ležaj
480 700 100 631.8 1377 855 900 125 7096 AM ležaj
500 620 37 248.4 558 900 900 26 708/500 AMB ležaj
500 620 56 351 765 900 900 38 718/500 AGMB ležaj
500 620 56 351 765 900 900 38 718/500 AMB ležaj
500 670 78 497.7 1098 855 900 78 719/500 AGMB ležaj
500 720 100 573.3 1260 720 765 124 70/500 BM ležaj
500 720 100 643.5 1440 810 855 124 70/500 AM ležaj
530 650 56 351 810 855 900 39.5 718/530 AMB ležaj
530 710 82 556.2 1206 765 810 92 719/530 ACM ležaj
530 780 112 666.9 1530 675 720 180 70/530 BM Ležaj
530 780 112 748.8 1710 720 765 180 70/530 AM Ležaj
540 630 45 234 540 765 810 21.5 BA1B 311585 A Ležaj
560 680 56 357.3 837 765 810 41.5 718/560 AMB ležaj
560 750 85 532.8 1161 720 765 105 719/560 AMB ležaj
560 820 115 713.7 1710 630 203 70/560 AMB ležaj
600 730 42 304.2 661.5 720 765 38.5 708/600 AGMB ležaj

Osnovne dimenzije Osnovna nosivost Ocjene brzine misa Model
dinamičan statičan Referentna brzina Ograničenje brzine ležaj br.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [o/min] [o/min] [kg]
600 730 42 304.2 661.5 720 765 38.5 708/600 AMB ležaj
600 730 60 404.1 990 720 765 52 718/600 AMB ležaj
600 800 90 643.5 1557 675 720 125 719/600 ACM ležaj
600 870 118 795.6 1944 630 675 236 70/600 AGMB ležaj
630 920 128 860.4 2205 504 630 270 70/630 AMB ležaj
670 820 69 474.3 1125 630 675 77 718/670 AMB ležaj
670 820 69 497.7 1161 630 675 77 718/670 ACMB ležaj
670 980 136 1053 2790 504 353 70/670 AMB ležaj
710 870 74 514.8 1404 567 603 93.5 718/710 AMB ležaj
710 870 74 544.5 1467 567 93.5 718/710 ACMB ležaj
710 950 106 766.8 1980 540 567 195 719/710 ACMB ležaj
710 1030 140 1071 2925 504 394 70/710 AMB ležaj
750 920 78 556.2 1557 540 567 110 718/750 AGMB ležaj
750 920 78 585 1620 540 567 110 718/750 ACMB ležaj
750 1090 150 1170 3285 477 504 445 70/750 AMB ležaj
762 889 63.5 404.1 1143 504 540 58 BA1B 311576 Ležaj
800 1150 155 1125 3285 405 524 70/800 AMB ležaj
850 1030 82 620.1 1674 450 477 140 718/850 AMB ležaj
850 1220 165 1242 3735 360 626 70/850 AMB ležaj
900 1030 63 374.4 1143 405 432 64 BA1B 307788 Ležaj
900 1280 170 1404 4410 360 387 665 70/900 AMB ležaj
950 1360 180 1467 4680 342 360 ]805 70/950 AMB ležaj
1000 1220 100 830.7 2475 360 387 243 718/1000 AMB ležaj
1000 1420 185 1467 4860 324 342 890 70/1000 AMB ležaj
1060 1500 195 1512 5130 288 306 1050 70/1060 AMB ležaj
1120 1360 106 954 3375 306 318 718/1120 AMB ležaj
1120 1580 200 1548 5265 270 288 1150 70/1120 AMB ležaj
1180 1660 212 1566 5580 252 252 1350 70/1180 AMB ležaj
1250 1500 80 725.4 2430 252 270 295 708/1250 AMB ležaj
1250 1500 112 1026 3510 252 270 390 718/1250 AMB ležaj
1250 1750 218 1791 6885 216 1600 70/1250 AMB ležaj
[#unos#]

Preporučeni proizvodi

Inženjering budućnosti kretanja
O UKL
Osnovan 2020., UKL Bearing Manufacturing Co., Ltd. (Wuxi) je Kina 7200 BECBP Kuglični ležajevi s kutnim kontaktom dobavljači i OEM/ODM 7200 BECBP Kuglični ležajevi s kutnim kontaktom tvrtka, integrirano industrijsko i trgovačko poduzeće koje se fokusira na preciznu proizvodnju, kombinirajući istraživanje i razvoj, proizvodnju i prodaju.
Tvrtka je specijalizirana za visokoučinkovita rješenja ležajeva, pružajući tehničku podršku globalnim industrijama s iznimno visokim zahtjevima za preciznošću i pouzdanošću.

S više od 200 vještih stručnjaka i potpuno moderniziranom proizvodnom bazom, objekti UKL pokrivaju cijeli proizvodni proces – kovanje, žarenje, tokarenje, toplinsku obradu, brušenje i automatsku montažu.
Koristeći više od 15 godina iskustva u OEM/ODM izvozu, UKL brzo odgovara na potrebe kupaca, nudeći fleksibilne i prilagođene usluge klijentima diljem Europe, Azije, Afrike i Bliskog istoka.

Ukl Bearing Manufacturing Co.,Ltd Više o nama Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    godina

    Iskustvo u industriji

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Raznolikost modela

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Broj zaposlenika

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Godišnja izvozna vrijednost

Ukl Bearing Manufacturing Co.,Ltd
Certifikat časti
Vijesti
Kuglični ležajevi s kutnim kontaktom Industrijsko znanje

Vodič za odabir ležaja 7308 naspram 7306: Kako odabrati pravi kuglični ležaj s kutnim kontaktom za svoju primjenu

Odabir odgovarajućeg kugličnog ležaja s kutnim kontaktom kritičan je korak u postizanju pouzdanih performansi opreme, dugog vijeka trajanja i stabilne točnosti rada. Među najčešće korištenim jednorednim kutnim ležajevima, 7308 ležaj i 7306 ležajevi naširoko se primjenjuju u industrijskoj opremi, alatnim strojevima, električnim motorima, pumpama i automatiziranim proizvodnim sustavima. Iako oba pripadaju istoj seriji ležajeva i dijele slične strukturne karakteristike, njihove dimenzije, nosivosti, radne karakteristike i prikladne primjene značajno se razlikuju. Razumijevanje ovih razlika omogućuje inženjerima i stručnjacima za nabavu da donose informirane odluke na temelju stvarnih radnih uvjeta, a ne odabira isključivo prema veličini ležaja.

Kuglični ležajevi s kutnim kontaktom posebno su dizajnirani da istovremeno podnose kombinirana radijalna i aksijalna opterećenja. Njihov kontaktni kut omogućuje veći aksijalni kapacitet opterećenja u usporedbi s kugličnim ležajevima s dubokim žljebovima uz zadržavanje izvrsne rotacijske točnosti i krutosti.

Razumijevanje osnovnih razlika između ležajeva 7306 i 7308

Iako je 7306 ležaj i 7308 ležaj dijele isti princip dizajna, povećanje veličine ležaja izravno utječe na nosivost, krutost, težinu i zahtjeve za ugradnju. Inženjeri bi trebali procijeniti ove faktore zajedno umjesto da razmatraju samo dimenzije.

Stavka za usporedbu 7306 Ležaj 7308 Ležaj
Tipična veličina provrta Manji Veći
Vanjski promjer Kompaktniji Veći Housing Required
Nosivost Umjereno kombinirano opterećenje Veće kombinirano opterećenje
Sposobnost brzine Bolje za aplikacije velike brzine Bolje za aplikacije s velikim opterećenjem
Prostor za instalaciju Ograničeni prostori Veći Equipment
Tipična oprema Električni motori, robotika, precizni uređaji Alatni strojevi, Pumpe, Poljoprivredni strojevi

Veća kotrljajuća tijela i geometrija trkaće staze ležaja 7308 općenito pružaju veću nosivost i poboljšanu strukturnu krutost. Suprotno tome, ležaj 7306 često se odabire tamo gdje su prioriteti kompaktna ugradnja, manja inercija i veća brzina vrtnje.

Umjesto pitanja koji je ležaj bolji, praktičnije je pitanje koji ležaj bolje odgovara radnim uvjetima.

Utjecaj kontaktnog kuta na performanse ležaja

Osim razlika u dimenzijama, kontaktni kut igra jednako važnu ulogu u izboru ležaja. Kuglični ležajevi s kutnim kontaktom obično su dostupni u različitim konfiguracijama kontaktnog kuta, uključujući 15°, 25° i 40°, svaki optimiziran za različite radne zahtjeve.

Ležajevi s manjim kontaktnim kutovima općenito rade bolje pri većim brzinama rotacije jer stvaraju manju aksijalnu silu tijekom rada. Veći kontaktni kutovi poboljšavaju sposobnost nošenja aksijalnog opterećenja i povećavaju ukupnu krutost ležaja, čineći ih prikladnijima za tešku opremu koja je izložena značajnim aksijalnim silama.

Kada se uspoređuju modeli kao što su 7306 BEP i 7306 BECBP ležajevi, primarna razlika leži u dizajnu kaveza i unutarnjoj konfiguraciji, a ne u osnovnim dimenzijama. Različiti materijali kaveza i metode vođenja utječu na performanse podmazivanja, karakteristike vibracija i radnu stabilnost pod različitim uvjetima brzine. Razumijevanje ovih razlika u dizajnu pomaže inženjerima odabrati odgovarajuću konfiguraciju za kontinuiranu industrijsku uslugu.

Odabir odgovarajućeg kontaktnog kuta uvijek bi se trebao temeljiti na brzini osovine, smjeru aksijalnog opterećenja, zahtjevima prednaprezanja i preciznosti opreme, a ne na praćenju jedne standardne konfiguracije.

Odabir orijentiran na primjenu

Svaka industrijska primjena postavlja različite radne zahtjeve na ležajeve. Usklađivanje ležaja sa stvarnim radnim okruženjem učinkovitije je od odabira samo na temelju kataloških specifikacija.

Ležaj 7306 obično se koristi tamo gdje su brzina rotacije i točnost pozicioniranja prioriteti. Tipične primjene uključuju električne motore, opremu za automatizaciju, robotiku, tekstilne strojeve i kompaktne prijenosne sustave. U mnogim slučajevima, ležaj 7306 u primjenama elektromotora pruža izvrsnu ravnotežu između učinkovitosti, stabilnosti i vijeka trajanja.

Precizni ležaj 7306 za robotiku također je široko odabran jer robotski zglobovi zahtijevaju glatko kretanje, minimalne vibracije i dosljednu točnost pozicioniranja pod kontinuiranim promjenama opterećenja.

S druge strane, ležaj 7308 je prikladniji za primjene koje zahtijevaju veću krutost i povećanu nosivost. Pumpe za teške uvjete rada, reduktori, industrijski mjenjači, poljoprivredna oprema i obradni centri često koriste veće ležajeve za prilagodbu većim kombiniranim opterećenjima.

Za visokopreciznu strojnu opremu često se odabire 7308 ležaj za vreteno alatnog stroja jer njegova veća krutost doprinosi poboljšanoj točnosti rezanja i poboljšanoj stabilnosti vretena. Slično tome, kuglični ležaj s kutnim kontaktom velike brzine 7308 može raditi učinkovito kada je pravilno podmazan i instaliran s odgovarajućim prednaprezanjem.

Usporedba karakteristika izvedbe

Odabir između dva ležaja trebao bi uključivati procjenu nekoliko radnih čimbenika istovremeno.

Faktor odabira 7306 Ležaj 7308 Ležaj
Velika brzina rotacije Izvrsno dobro
Otpor na aksijalno opterećenje dobro Izvrsno
Kapacitet radijalnog opterećenja Umjereno viši
Strukturna čvrstoća dobro viši
Precizno pozicioniranje Izvrsno Izvrsno
Teška industrijska oprema Prikladno Vrlo prikladno

Nijedan pojedinačni ležaj ne radi najbolje u svim uvjetima. Oprema koja radi na ekstremno visokim brzinama vrtnje često ima koristi od manjih veličina ležaja, dok teški industrijski strojevi općenito zahtijevaju povećanu nosivost i krutost.

Praktična razmatranja odabira ležaja

Odabir ležaja trebao bi započeti procjenom stvarnih radnih uvjeta, a ne samo usporedbom kataloških specifikacija.

Najprije odredite raspoloživi prostor za ugradnju. Veći ležajevi ne mogu jednostavno zamijeniti manje modele bez provjere dimenzija osovine, tolerancije kućišta i zazora za montažu.

Drugo, procijenite i radijalna i aksijalna opterećenja. Ležajevi koji rade pod značajnom aksijalnom silom zahtijevaju odgovarajući odabir kontaktnog kuta uz odgovarajuću nosivost.

Treće, razmotrite radnu brzinu. Veće brzine vrtnje stvaraju dodatnu toplinu i zahtijevaju bolje performanse podmazivanja. Ležajevi odabrani izvan preporučenih ograničenja brzine mogu se prijevremeno istrošiti.

Četvrto, procijenite zahtjeve krutosti sustava. Oprema kao što su obradni centri i sustavi za precizno pozicioniranje često imaju koristi od veće krutosti ležaja kako bi se otklon osovine sveo na minimum.

Konačno, razmotrite zahtjeve održavanja tijekom životnog ciklusa opreme. Pravilno podmazivanje, kontrola onečišćenja, podešavanje predopterećenja i točnost ugradnje značajno utječu na dugovječnost ležaja bez obzira na veličinu ležaja.

Na primjer, pravilno podešavanje prednaprezanja ležaja 7306 pomaže eliminirati prekomjerni unutarnji zazor dok istovremeno sprječava pregrijavanje uzrokovano prekomjernim prednaprezanjem. Isto tako, razumijevanje kako ispravno instalirati ležaj s kutnim kontaktom 7308—uključujući orijentaciju montaže, kontrolu predopterećenja i poravnanje osovine—ključno je za postizanje projektiranog vijeka trajanja.

Uobičajene pogreške pri odabiru ležaja

Nekoliko uobičajenih zabluda često dovodi do preranog kvara ležaja ili smanjene učinkovitosti opreme.

Jedna uobičajena pogreška je pretpostavka da veći ležaj automatski radi bolje. Dok ležaj 7308 pruža veću nosivost, nepotrebno predimenzioniranje može povećati trenje, radnu temperaturu i potrošnju energije.

Još jedna pogreška je fokusiranje isključivo na dimenzije ležaja 7308 bez razmatranja krutosti osovine, uvjeta podmazivanja ili rasporeda ležaja. Same dimenzije ne mogu odrediti prikladnost primjene.

Neki inženjeri također zanemaruju postavke predopterećenja. Nepravilno predopterećenje može povećati vibracije, smanjiti točnost rotacije i ubrzati zamor staze.

Zanemarivanje kvalitete podmazivanja još je jedan čest problem. Čak i vrhunski ležajevi mogu prerano otkazati ako se zanemare intervali podmazivanja, odabir masti ili kontrola onečišćenja.

Razumijevanje uobičajenih načina kvara ležaja 7308, uključujući zamor površine, nedostatak podmazivanja, trošenje kontaminacijom, pregrijavanje i oštećenje instalacije, pomaže osoblju za održavanje identificirati potencijalne probleme prije nego što dođe do ozbiljnog kvara opreme.

Precizna proizvodnja podržava pouzdanu izvedbu ležaja

Pouzdana izvedba ležaja ne ovisi samo o pravilnom odabiru, već io kvaliteti proizvodnje i dosljednosti procesa.

UKL Bearing Manufacturing Co., Ltd. (Wuxi) integrirano je industrijsko i trgovačko poduzeće specijalizirano za proizvodnju preciznih ležajeva, kombinirajući istraživanje i razvoj, proizvodnju i globalnu prodaju. Kao profesionalna tvornica ležajeva i tvrtka za proizvodnju ležajeva u Kini, UKL se fokusira na isporuku ležajnih rješenja visokih performansi za industrije koje zahtijevaju izuzetnu preciznost i dugoročnu pouzdanost.

S više od 200 iskusnih stručnjaka i potpuno moderniziranom proizvodnom bazom, UKL upravlja kompletnim proizvodnim procesom, uključujući kovanje, žarenje, tokarenje, toplinsku obradu, brušenje i automatiziranu montažu. Ova sveobuhvatna proizvodna sposobnost podržava dosljednu kvalitetu proizvoda dok ispunjava zahtjevne zahtjeve modernih industrijskih aplikacija.

Bilo da kupci procjenjuju dobavljače ležajeva 7308 ili uspoređuju dobavljače ležajeva 7306, odabir proizvođača sa sveobuhvatnim proizvodnim mogućnostima, strogom kontrolom kvalitete i tehničkom podrškom može značajno poboljšati pouzdanost opreme i dugoročne radne performanse.

FAQ

1. Koja je primarna razlika između ležaja 7306 i ležaja 7308?

Glavne razlike su dimenzije ležaja, nosivost, krutost i prostor za ugradnju. Ležaj 7308 općenito podržava veća opterećenja, dok je ležaj 7306 prikladniji za kompaktne i velike brzine.

2. Je li ležaj 7308 uvijek bolji od ležaja 7306?

Ne. Odgovarajući izbor ovisi o uvjetima rada, uključujući raspoloživi prostor, veličinu osovine, brzinu vrtnje, aksijalno opterećenje i potrebnu preciznost.

3. Može li se ležaj 7306 koristiti u elektromotorima?

Da. Ležaj 7306 u primjenama elektromotora obično se koristi jer pruža izvrsnu točnost rotacije, stabilan rad i učinkovit rad pod umjerenim kombiniranim opterećenjima.

4. Koje čimbenike treba uzeti u obzir pri zamjeni ležaja 7308?

Zamjena treba uzeti u obzir unakrsnu referencu ležaja 7308, dimenzije osovine i kućišta, zahtjeve za opterećenjem, kontaktni kut, metodu podmazivanja, postavke predopterećenja i radnu brzinu kako bi se osigurala kompatibilnost.

5. Kako se može produžiti vijek trajanja ležaja?

Ispravna instalacija, točna prilagodba prednaprezanja, odgovarajuće podmazivanje, sprječavanje kontaminacije, redoviti pregled i odabir ispravnog modela ležaja za radne uvjete najučinkovitiji su načini za maksimalno produljenje životnog vijeka ležaja.
