Križni valjkasti ležaj Manufacturers

Križni valjkasti ležajevi (križni valjkasti ležajevi) Križni valjkasti ležajevi, također poznati kao križni valjkasti ležajevi, koriste unutarnju strukturu u kojoj su cilindrični valjci raspoređeni poprečno pod kutom od 90° jedan prema drugom unutar klizačkih staza u obliku slova V. Između valjaka postavljeni su razdjelnici ili odstojnici. Ova struktura omogućuje jednom ležaju da istovremeno podnosi opterećenja u svim smjerovima, uključujući radijalna opterećenja, aksijalna opterećenja i momente prevrtanja. Ležajeve karakteriziraju minimalne ukupne dimenzije (minijaturizacija), velika krutost, visoka točnost rotacije i kombinirana nosivost. Stoga su najprikladniji za: Zglobove ili rotirajuće dijelove industrijskih robota. Rotirajući dijelovi manipulatora/robotskih ruku. Rotacijski stolovi obradnih centara. Precizni rotacijski stolovi. Medicinska oprema. Mjerni instrumenti. Oprema za proizvodnju IC-a i druge primjene. Strukturni tipovi križnih valjkastih ležajeva Križni valjkasti ležajevi općenito se klasificiraju u tri strukturna oblika: vanjski prsten koji se može odvojiti, unutarnji prsten integriran. Vanjski prsten integriran, unutarnji prsten se može odvojiti. Integrirani su i vanjski i unutarnji prsten.
1. Tip RB (odvojivi vanjski prsten, integrirani unutarnji prsten) Struktura: vanjski prsten je podijeljen na dva dijela, dok je unutarnji prsten jedna, integrirana komponenta. Primjena: Prikladno za aplikacije koje zahtijevaju visoku točnost rotacije unutarnjeg prstena.

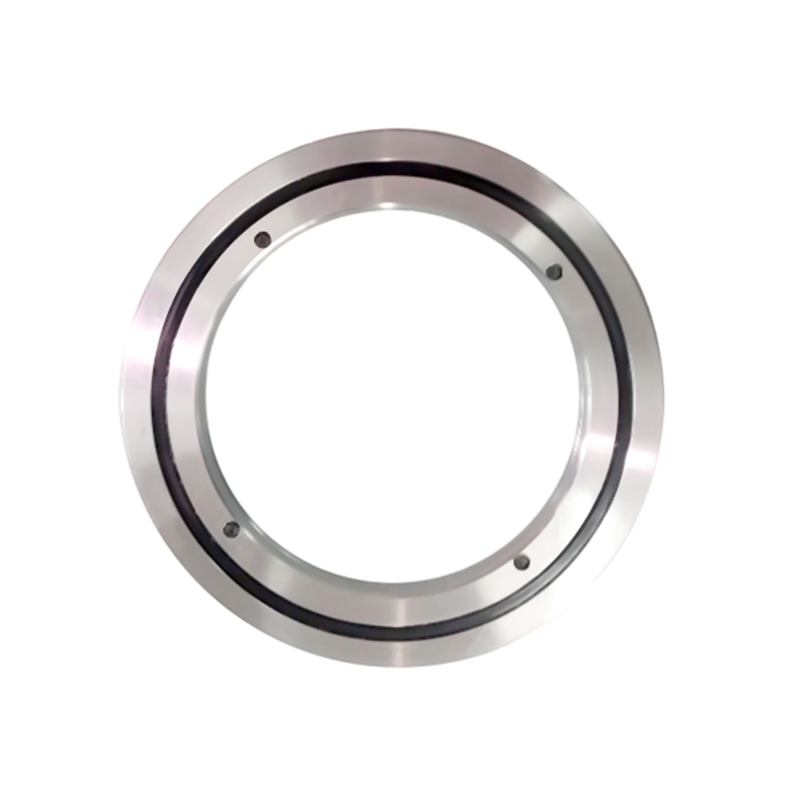

2. RE tip (Integrirani vanjski prsten, odvojivi unutarnji prsten) Struktura: Ima iste vanjske dimenzije kao tip RB, ali je vanjski prsten integriran, a unutarnji prsten je podijeljen na dva dijela. Primjena: Prikladno za aplikacije koje zahtijevaju visoku točnost rotacije vanjskog prstena.
3. RU tip (Integrirani unutarnji i vanjski prstenovi, s rupama za montiranje) Struktura: I unutarnji i vanjski prstenovi su integrirani i imaju rupe za montiranje. To eliminira potrebu za pričvršćivanjem prirubnica i potpornih sjedala, što ga čini vrlo praktičnim za korištenje. Izvedba: Budući da su unutarnji i vanjski prstenovi integrirani, ugradnja ima minimalan učinak na izvedbu, osiguravajući stabilnu točnost rotacije i zakretni moment. Primjena: Prikladno za aplikacije koje zahtijevaju visoku točnost rotacije i za unutarnji i za vanjski prsten.
4. RA tip (odvojivi vanjski prsten, integrirani unutarnji prsten, ultra-tanak) Struktura: Ultra-tanki dizajn gdje je debljina unutarnjeg i vanjskog prstena smanjena do maksimalne mjere. Struktura je ista kao kod tipa RB, s razdvojenim vanjskim prstenom. Primjena: Prikladno za dijelove koji zahtijevaju lagan i kompaktan dizajn, kao što su rotirajući dijelovi robota i manipulatora.
5. Tip RBH (Integrirani unutarnji i vanjski prstenovi, ultratanki) Struktura: Ultratanki dizajn s integriranim unutarnjim i vanjskim prstenovima, ali bez rupa za montažu. Zahtijeva fiksiranje s prirubnicama i potpornim sjedištima tijekom instalacije. Performanse: Integrirana struktura oba prstena sprječava degradaciju performansi zbog instalacije, osiguravajući stabilnu rotacijsku točnost i okretni moment. Primjena: Prikladno za aplikacije koje zahtijevaju male veličine (minijaturizacija) uz zadržavanje visoke rotacijske točnosti i za unutarnje i za vanjske prstenove.

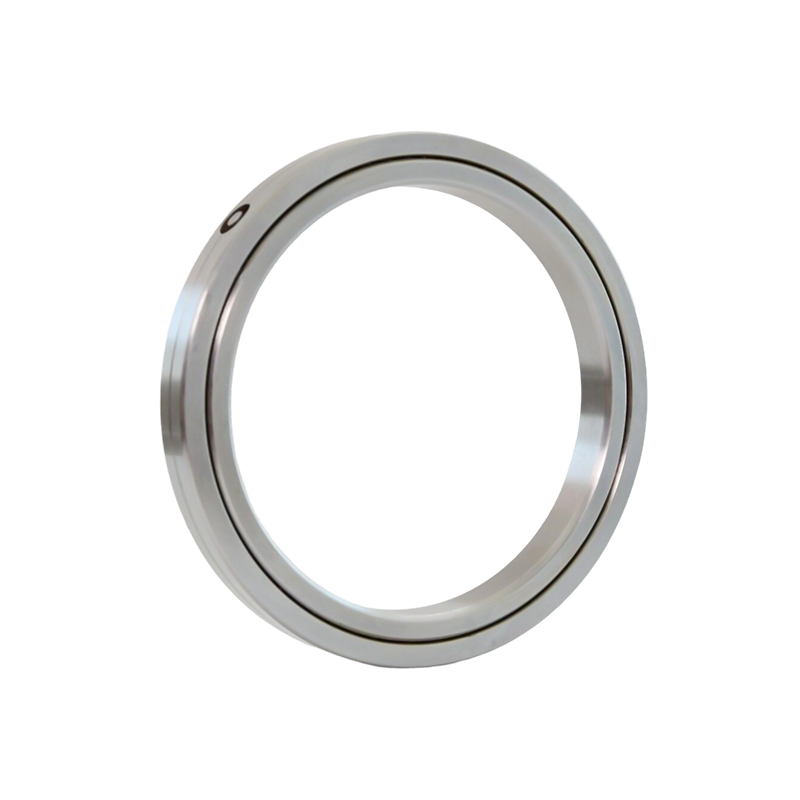

6. Tip SX (Integrirani unutarnji prsten, odvojivi vanjski prsten, ultratanak) Struktura: Za isti promjer osovine, tip SX ima manji poprečni presjek od tipa RB. Zbog ultra-tankog dizajna, ni unutarnji ni vanjski prsten nemaju rupe za montažu, što zahtijeva pričvršćivanje prirubnicama i ležištima ležajeva tijekom instalacije. Primjena: Prikladno za primjene gdje se unutarnji prsten okreće.

Inženjerstvo budućnosti kretanja
O UKL-u
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Križni valjkasti ležaj manufacturers and Križni valjkasti ležaj factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Više o nama Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    godina

    Iskustvo u industriji

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Raznolikost modela

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Broj zaposlenih

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Godišnja vrijednost izvoza

Ukl Bearing Manufacturing Co.,Ltd
Certificate Of Honor
Vijesti
Križni valjkasti ležaj Industry knowledge

U svijetu preciznog inženjeringa potražnja za komponentama koje istovremeno nude visoku krutost, dizajn koji štedi prostor i višesmjernu nosivost nikada nije bila veća. Križni valjkasti ležajevi pojavili su se kao zlatni standard za rotacijsko gibanje visokih performansi, osobito u industrijama gdje se o preciznosti ne može raspravljati.

Što su križni valjkasti ležajevi?

Križni valjkasti ležajevi su specijalizirani kotrljajući ležajevi gdje su cilindrični valjci raspoređeni ortogonalno—postavljeni pod pravim kutom jedan prema drugom—unutar trkaćih staza u obliku slova V. Ova jedinstvena "ukrižena" konfiguracija omogućuje da jedan ležaj istovremeno podnosi radijalna, aksijalna i momentna opterećenja.

Za razliku od tradicionalnih kugličnih ležajeva, koji se oslanjaju na točkasti kontakt, cilindrični valjci u križnom valjkastom ležaju pružaju linijski kontakt . Ovo značajno povećava kontaktnu površinu, što rezultira vrhunskom krutošću i minimalnom elastičnom deformacijom pod teškim ili složenim opterećenjima.

Ključne prednosti križnih valjkastih ležajeva

  • Visoka točnost rotacije: Ortogonalni raspored smanjuje košenje i trenje, osiguravajući iznimno nisko odstupanje.
  • Vrhunska krutost: Križni valjkasti ležajevi su 3 do 4 puta krući od standardnih kugličnih ležajeva s kutnim kontaktom.
  • Kompaktan otisak: Budući da jedan križni valjkasti ležaj može zamijeniti dva tradicionalna ležaja (poput potisne radijalne kombinacije), omogućuje značajno smanjenje veličine opreme.
  • Pojednostavljena instalacija: Moderni dizajni, poput onih s rupama za montažu, omogućuju izravno pričvršćivanje vijcima na kućište, smanjujući složenost montaže.

Usporedba: križni valjkasti ležajevi naspram tradicionalnih ležajeva

Kako bismo vam pomogli da odaberete pravo rješenje za svoju opremu, sljedeća tablica uspoređuje metriku performansi križnih valjkastih ležajeva s uobičajenim alternativama.

Značajka Križni valjkasti ležajevi Kuglični ležajevi s dubokim žljebovima Konusni valjkasti ležajevi
Smjer opterećenja Radijalni aksijalni moment Prvenstveno radijalno Radijalno Jednosmjerno Aksijalno
Krutost Ultravisoka Umjereno visoko
Potreban prostor Minimalno (kompaktno) Umjereno Veliki (često zahtijeva parove)
Precizna ocjena P2 / P4 / P5 P0 / P6 P5 / P6
Glavna aplikacija Robotika, CNC stolovi Motori, uređaji Automobilska industrija, teška industrija

Primjene u modernoj industriji

Kao profesionalna tvornica ležajeva u Kini, UKL pruža tehničku podršku za globalne industrije koje zahtijevaju pouzdano, visokoprecizno kretanje. Naš Križni valjkasti ležajevi vitalne su komponente u:

  1. Industrijska robotika: Koristi se u zglobovima "struka", "ramena" i "lakata" robotskih ruku kako bi se osiguralo glatko i točno pozicioniranje.
  2. CNC rotirajući stolovi: Omogućuje stabilnost potrebnu za brzu obradu i vertikalne bušilice.
  3. Medicinska oprema: Neophodan za visokopreciznu rotaciju potrebnu u CT skenerima i MRI strojevima.
  4. Zrakoplovstvo i obrana: Potporna radarska postolja i precizni satelitski sustavi praćenja.

Zašto odabrati UKL Bearing Manufacturing Co., Ltd.?

Kao integrirano industrijsko i trgovačko poduzeće, UKL Bearing Manufacturing Co., Ltd. (Wuxi) ističe se u konkurentskom okruženju svojom predanošću preciznosti i fleksibilnoj usluzi.

1. Izvrsnost integrirane proizvodnje

Za razliku od mnogih trgovačkih tvrtki, UKL ima potpuno moderniziranu proizvodnu bazu. Naši pogoni pokrivaju cijeli životni ciklus proizvodnje: Kovanje → Žarenje → Tokarenje → Toplinska obrada → Brušenje → Automatsko sklapanje . To nam omogućuje održavanje stroge kontrole kvalitete u svakoj fazi.

2. Standardi visoke preciznosti

Koristeći napredne instrumente za ispitivanje, proizvodimo ležajeve koji postižu ocjenu preciznosti od P5, P4, pa čak i P2 . Naši materijali sastoje se od čelika za ležaje visoke čistoće koji je podvrgnut posebnim postupcima toplinske i hladne obrade kako bi se povećao vijek trajanja.

3. Globalna OEM/ODM stručnost

S preko 15 godina iskustva u izvozu , razumijemo nijanse globalnog tržišta. nudimo:

  • Brzi odgovor: Brze ponude i tehničke konzultacije.
  • Prilagodba: Prilagođena rješenja za nestandardne zahtjeve na temelju crteža kupaca.
  • Dokazana pouzdanost: S ponosom služimo klijente diljem Europe, Azije, Afrike i Bliskog istoka s ISO9001 i ISO14001 certificiranim procesima.

4. Tehnička podrška i servis

U UKL-u ne prodajemo samo ležajeve; nudimo rješenja. Naš tim od više od 200 kvalificiranih stručnjaka nudi tehničku pomoć od početne potvrde crteža do održavanja nakon prodaje, osiguravajući da Vaši strojevi rade s vrhunskim učinkom.

Odabir desnog poprečnog valjkastog ležaja

Kada nabavljate od tvrtke za proizvodnju ležajeva, uzmite u obzir ova tri ključna čimbenika:

  • Rotacija unutarnjeg/vanjskog prstena: Odredite hoće li se unutarnji prsten, vanjski prsten ili oba okretati jer to diktira model (npr. serije RB, RE ili RU).
  • Zazor i predopterećenje: Primjene visoke preciznosti obično zahtijevaju negativni zazor (predopterećenje) za povećanje krutosti.
  • Okruženje: Za čiste sobe ili korozivna okruženja mogu biti potrebna posebna maziva ili materijali od nehrđajućeg čelika.

Često postavljana pitanja (FAQ)

1. Koju seriju poprečnih valjkastih ležajeva trebam odabrati: RB, RU ili CRBH?
Ovisi o vašim potrebama montaže. serija RB idealan je za visoku točnost rotacije unutarnjeg prstena. RU serija ima integrirane prstenove s rupama za montažu za najlakšu ugradnju i najmanji otisak. serija CRBH nudi visoku krutost za rotaciju unutarnjeg i vanjskog prstena. U UKL-u nudimo tehničke nacrte za sve serije kako bismo osigurali savršeno uklapanje u vaš dizajn.

2. Može li jedan križni valjkasti ležaj zamijeniti više tradicionalnih ležajeva?
Da. Zbog dizajna V-trake, jedan križni valjkasti ležaj istovremeno podnosi radijalna, aksijalna i momentna opterećenja. To vam omogućuje da zamijenite postavu s dva ležaja, smanjujući prostor, težinu i troškove sklapanja uz zadržavanje superiorne krutosti.

3. Kako UKL jamči ocjenu preciznosti P4 ili P2?
U našoj tvornici u Wuxiu kontroliramo cijeli proces - od kovanja i specijalizirane toplinske obrade do CNC preciznog brušenja. Svaki ležaj prolazi 100% inspekciju na buku, vibracije i zazor korištenjem naprednih instrumenata za testiranje, osiguravajući da ispunjavamo iznimno visoke zahtjeve globalne industrije.

4. Nudite li prilagodbu za nestandardne aplikacije?
Uz 15 godina OEM/ODM iskustva, prilagođavanje je naša snaga. Bilo da trebate specifične dimenzije, materijale od nehrđajućeg čelika ili specijalizirana maziva za vakuum ili visokotemperaturna okruženja, UKL nudi istraživanje i razvoj po mjeri i proizvodnju kako bi zadovoljio vaše točne specifikacije.

5. Koje je tipično vrijeme isporuke za međunarodne narudžbe?
Standardni modeli često su na skladištu i spremni za isporuku 7-10 dana . Za prilagođenu ili veliku proizvodnju, naš integrirani opskrbni lanac obično isporučuje unutar 30-45 dana . Prioritet nam je brzo vrijeme odgovora za podršku našim klijentima diljem Europe, Azije i Bliskog istoka.
