Što nudi ležaj 3200 A-2ZTN9/MT33: specifikacije, opterećenja i ograničenja brzine

Temeljne dimenzije i ključne specifikacije

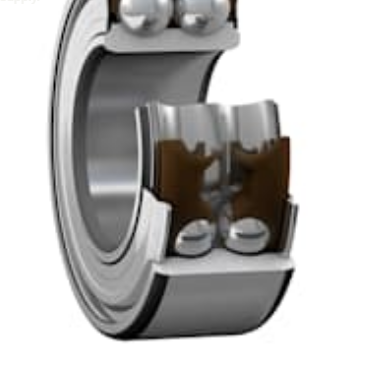

Svaki dizajn počinje geometrijom. 3200 A-2ZTN9/MT33 spaja dvije putanje opterećenja u jednu jedinicu. Njegov raspored je ekvivalentan paru jednorednih kugličnih ležajeva s kutnim kontaktom raspoređenih jedan uz drugoga u konfiguraciji O-tipa, ali zahtijeva primjetno manje aksijalnog prostora. Tablica u nastavku navodi osnovne dimenzionalne podatke koje inženjeri prvo provjeravaju.

Očitavanje provrta, vanjskog promjera i širine

Provrt od 10 mm i vanjski promjer od 30 mm definiraju kompaktnu ovojnicu koja odgovara malim mjenjačima, osovinama pumpi i kućištima motora. Širina od 14 mm ono je što čini par leđa uz leđa učinkovitim. Dizajner dobiva aksijalni kapacitet dvaju ležajeva u otisku koji je samo malo širi od jednoredne jedinice. S masom od približno 0,051 kg, ležaj dodaje malu rotacijsku inerciju, što je važno kada se vratilo često ubrzava i usporava.

Udubljenja i udaljenost točke pritiska

Dvije vrijednosti u tablici lako je previdjeti. Minimalna dimenzija ugla od 0,6 mm govori strojaru koliko oštri mogu biti kutovi ramena osovine i kućišta. Kut koji je čvršći od ove vrijednosti sprječava da prsten ležaja potpuno nasjedne na rame, što dovodi do neusklađenosti i trzanja. Udaljenost točke pritiska od 16 mm locira mjesto gdje opterećenje učinkovito djeluje duž osi. Upotrijebite ga kada izračunavate momentna opterećenja na osovini, jer određuje krak poluge između ležaja i primijenjene sile.

Oznake opterećenja i ograničenja brzine

Podaci o opterećenju i brzini odlučuju hoće li ležaj preživjeti svoj radni ciklus. Objavljene ocjene sažete su na karticama u nastavku, nakon čega slijedi tablica koja objašnjava što svaka ocjena znači u praksi.

Statički nasuprot dinamičkom kapacitetu

Dinamička ocjena regulira kontinuiranu rotaciju, dok statička ocjena štiti ležaj tijekom pokretanja, udaraca prilikom transporta ili zaustavljanja stroja pod opterećenjem. Sustav s čestim udarnim opterećenjem treba prvo provjeriti u odnosu na statičku vrijednost, jer je trajno udubljenje u kanalima nepovratno. Granica zamora je korisna referenca za faze malog opterećenja, gdje se očekuje da će ležaj raditi dugo vremena bez razvoja površinskog zamora.

Ocjene brzine u praksi

Vrijednosti brzine moraju se čitati zajedno s dizajnom brtve i kaveza. Ograničavajuća brzina od 24.000 o/min je dostižna jer ležaj koristi beskontaktne štitnike i lagani kavez od poliamida, koji smanjuju trenje i toplinu. Održavajte radnu brzinu udobno ispod granice, osobito pri visokim temperaturama okoline, jer toplina koja se stvara pri brzini skraćuje vijek trajanja masti i povećava trošenje brtve.

Dekodiranje sufiks koda

Oznaka 3200 A-2ZTN9/MT33 je sažeti opis konfiguracije dizajna. Svaki element sufiksa govori vam nešto specifično o tome kako se ležaj ponaša, zbog čega se ispravnim čitanjem koda sprječavaju skupe pogreške u naručivanju.

Dvije oznake štita izgledaju slično i često se brkaju. Štitnik bez kontakta ostavlja mali razmak, tako da ne dodaje gotovo nikakvo trenje, ali nudi ograničenu zaštitu od fine prašine. Kontaktna brtva pruža bolju zaštitu, ali pri brzini stvara više topline. Budući da sufiks 2Z označava beskontaktni dizajn, ležaj je najprikladniji za čista, zatvorena okruženja gdje je brzina glavni prioritet.

Strukturne prednosti u stvarnim strojevima

Leđa u leđa geometrija

Raspored leđa uz leđa ključna je prednost dvorednog dizajna. Dva reda kuglica dijele jedan set prstenova, tako da par podnosi radijalna opterećenja i aksijalna opterećenja u oba smjera dok drži osovinu u središtu. Ovaj otpor momenta naginjanja je vrijedan tamo gdje osovina mora ostati kruta, kao što je položaj zahvata zupčanika ili rotor pumpe koji ima neravnomjeran potisak.

U usporedbi s montažom dva odvojena jednoredna ležaja, integrirana jedinica smanjuje složenost strojne obrade. Provrt kućišta i ramena trebaju samo jedno precizno sjedište, a odnos predopterećenja između dva reda postavlja se tijekom proizvodnje, a ne od strane sastavljača.

Mogućnost velike brzine

Velika brzina ovisi o stvaranju topline, ponašanju maziva i stabilnosti kaveza. Kombinacija beskontaktnih štitnika i poliamidnog kaveza održava nisko trenje, a fiksno punjenje masti izbjegava gubitke bućkanja koji nastaju zbog prekomjernog punjenja. Dizajneri stoga mogu ciljati na osovine koje rade znatno iznad uobičajenih brzina, pod uvjetom da kućište raspršuje toplinu i radna brzina ostaje unutar nazivne granice.

Prethodno podmazan dizajn

Ležaj se isporučuje s već postavljenom mašću MT33. To pojednostavljuje instalaciju jer nema potrebe za dodatnim korakom podmazivanja na montažnoj traci i uklanja uobičajeni izvor onečišćenja. Za doživotno zatvorene primjene, nepostojanje otvora za ponovno podmazivanje također smanjuje broj potencijalnih puteva curenja u stroju.

Područja primjene

Ležaj odgovara strojevima koji moraju podnijeti radijalna i aksijalna opterećenja zajedno unutar kompaktnog rotirajućeg dijela. Najčešća područja primjene uključuju:

• Pumpe: industrijske pumpe i pumpe za vodu kod kojih se mora kontrolirati potisak impelera.
• Mjenjači: mjenjači i reduktori kod kojih krutost vratila utječe na kvalitetu zahvata zupčanika.
• Elektromotori: motori i generatori koji rade velikom brzinom i trebaju stabilan položaj osovine.
• Industrijski strojevi: kompaktni rotirajući sklopovi koji nose kombinirana opterećenja u uskim prostorima.

Kada tražite opcije dobavljača, a 3200 a-2ztn9/mt33 ležaj može se navesti uz njegove dimenzije i kod sufiksa, čime se izbjegava zabuna s varijantama koje imaju različite brtve ili kaveze.

Vodič za odabir

Koristite sljedeći redoslijed kako biste odlučili odgovara li ovaj ležaj vašoj primjeni. Svaki korak koristi gore navedene podatke, tako da se odluka može pratiti.

1. Definirajte smjer opterećenja. Radijalna i aksijalna opterećenja izmjerite odvojeno, uključujući udarna opterećenja i promjene opterećenja. Ako potisak djeluje u oba smjera, dvoredni dizajn je jak kandidat.
2. Provjerite brzinu prema ograničenju. Usporedite radnu brzinu s graničnom brzinom od 24.000 o/min i zadržite rezervu za porast temperature i skokove brzine.
3. Potvrdite brtvljenje i podmažite. Koristite beskontaktni 2Z štitnik i MT33 mast kada je okoliš čist i temperatura unutar navedenog raspona.
4. Provjerite geometriju ramena. Provjerite jesu li polumjeri ramena vratila i kućišta najmanje 0,6 mm i odgovara li udaljenost točke pritiska od 16 mm analizi momenta.
5. Pregledajte statički kapacitet. Potvrdite da statička vrijednost od 4,3 kN pokriva najgori slučaj udarca ili opterećenja u mirovanju.

Ako okolina sadrži abrazivnu prašinu ili vodu za ispiranje, razmislite o drugoj vrsti brtve. Beskontaktni štit je dizajniran za zatvorene strojeve, a ne za otvorena ili oštra okruženja.

Ugradnja, podmazivanje i planiranje životnog ciklusa

Ispravna instalacija štiti nazivnu učinkovitost. Očistite osovinu i kućište, provjerite dimenzije u odnosu na objavljene vrijednosti i ravnomjerno pritisnite prstenove kako opterećenje ne bi prolazilo kroz kuglice tijekom postavljanja. Izbjegavajte izravan udarac u brtve, jer čak i mala deformacija čeličnog štita može stvoriti kontakt koji stvara toplinu velikom brzinom.

Budući da je ležaj prethodno podmazan, plan održavanja usmjeren je na temperaturu i vibracije, a ne na redovito podmazivanje. Pratite temperaturu kućišta tijekom puštanja u rad i zabilježite razine vibracija na početku servisa. Postupno povećanje bilo koje vrijednosti obično signalizira rano trošenje ili neusklađenost, što omogućuje korektivne radnje prije kvara. Kada stroj radi u stabilnom i čistom okruženju, unaprijed napunjena mast može izdržati duge servisne intervale bez dodatnog podmazivanja.
