U strojarstvu za teške uvjete rada, sposobnost upravljanja istodobnim radijalnim i velikim aksijalnim opterećenjima je najvažnija. Konusni valjkasti ležajevi su posebno dizajnirani za ovu svrhu. Njihova jedinstvena stožasta geometrija osigurava da se valjci i klizne staze susreću na zajedničkom vrhu na osi ležaja, osiguravajući pravo kotrljanje i visoku nosivost.
Kao vodeći tvornica ležajeva i tvrtka za proizvodnju ležajeva u Kini , UKL Bearing Manufacturing Co., Ltd. (Wuxi) specijalizirana za precizno konstruirana konusna rješenja. Dok neki korisnici traže "konusni kuglični ležaj", važno je napomenuti da su to tehnički valjkasti ležajevi — korištenje konusnih valjaka umjesto kuglica za pružanje vrhunskog kontakta linije i krutosti za najzahtjevnije globalne industrije.
Mehanika konusnog dizajna
Dizajn konusnog valjkastog ležaja sastoji se od četiri međusobno ovisne komponente: unutarnjeg prstena (konusa), vanjskog prstena (čaše), konusnih valjka i kaveza.
- Kombinirana nosivost: Za razliku od standardnih kugličnih ležajeva, konusni dizajn omogućuje ovim ležajevima da istovremeno podnose velika radijalna i aksijalna opterećenja.
- Prilagodljivost: Tijekom sastavljanja, konusni valjkasti ležajevi mogu se postaviti na određeni zazor ili predopterećenje kako bi se optimizirale performanse i povećala krutost sustava.
- Nisko trenje: UKL-ovi precizno konstruirani zaglavlja valjaka i završeci trkaćih staza osiguravaju da su valjci točno vođeni velikim rebrom stošca, smanjujući toplinu i trenje.
Tehničke konfiguracije i varijante dizajna
UKL proizvodi široku lepezu konusnih valjkastih ležajeva, uključujući metričke i inčne veličine, kako bi zadovoljili različite međunarodne standarde.
| Vrsta | Konfiguracija | Najbolje za | Uporaba u industriji |

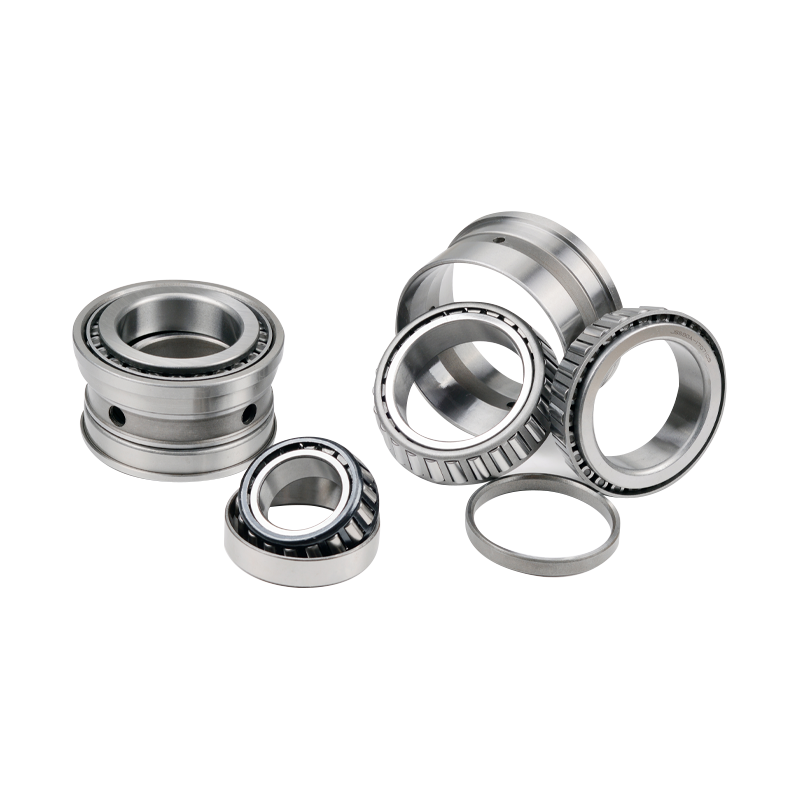

| Jednoredni red | Jedna šalica i jedan kornet | Kombinirana opterećenja u jednom smjeru | Automobilski kotači, mjenjači |
| Upareni parovi | Dva jednoredna ležaja | Teška dvosmjerna aksijalna opterećenja | Vretena alatnih strojeva, Zupčanici |

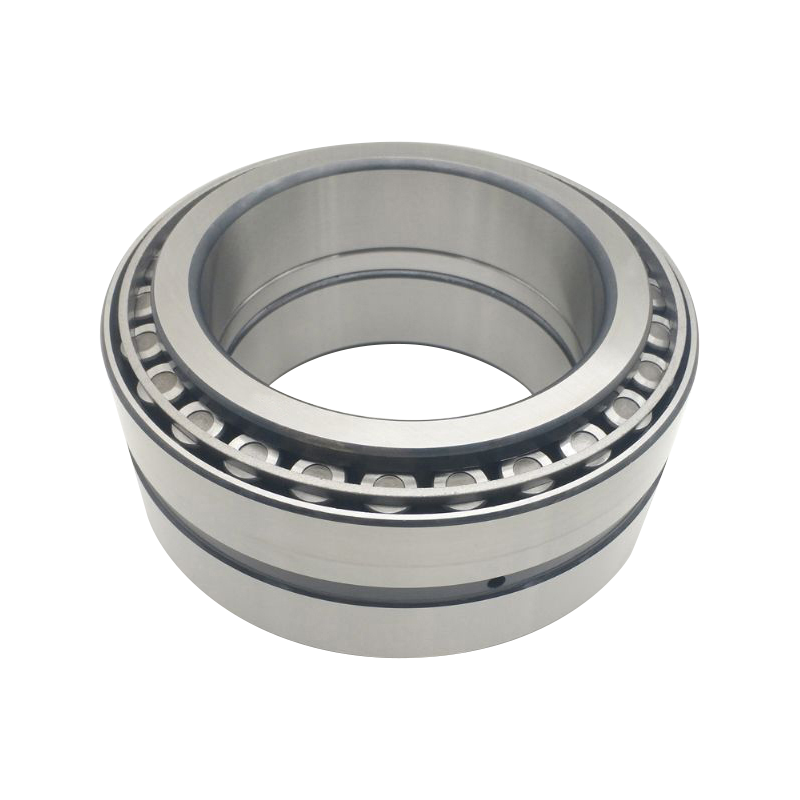

| Dupli red | Jedna dupla šalica / dva korneta | Visoka radijalna krutost i dvosmjerna aksijalna | Rudarska oprema, dizalice |

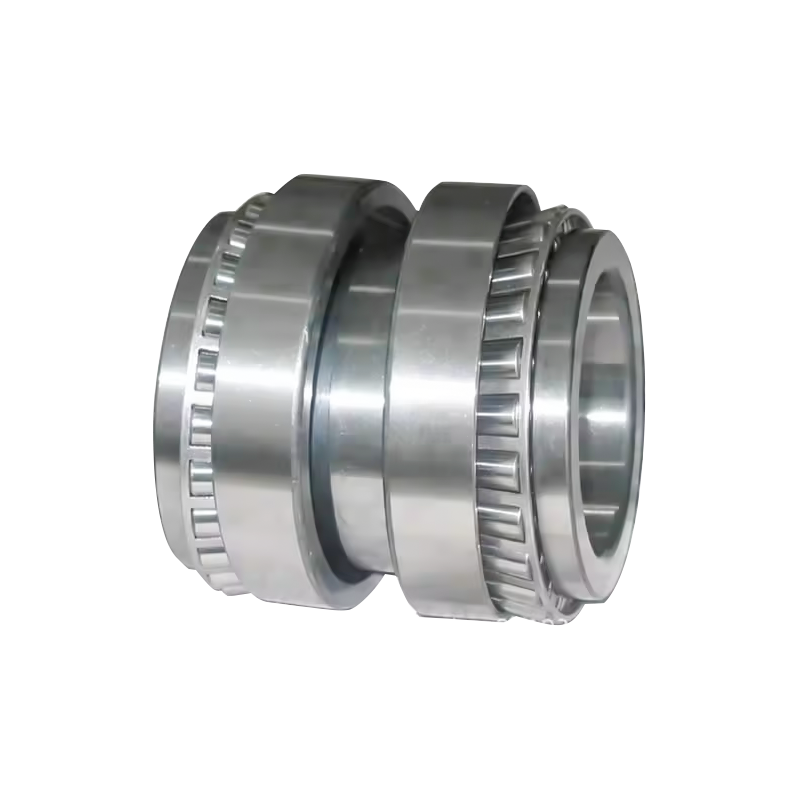

| Četveroredni | Integrirana jedinica za teške uvjete rada | Ekstremna radijalna opterećenja | Valjaonice, Teški strojevi |
Prednost UKL-a: Precizna proizvodnja u Kini
Od našeg osnivanja 2020. UKL Bearing Manufacturing Co., Ltd. kombinirao je preko 15 godina OEM/ODM izvoznog iskustva s potpuno moderniziranom proizvodnom bazom za isporuku ležajnih rješenja svjetske klase.
1. Vrhunski materijali i izvrsnost kovanja
Pouzdanost konusnog valjkastog ležaja počinje s čelikom. Koristimo vakuumski otplinjeni ležajni čelik visoke čistoće. Naš integrirani kovanje i žarenje proces osigurava gustu, ujednačenu strukturu zrna, što je ključno za sprječavanje zamora u aplikacijama s velikim stresom kao što su pogonski sklopovi automobila i industrijski mjenjači.
2. Specijalizirana toplinska obrada za trajnost
Konusni ležajevi često rade u teškim okruženjima punim krhotina. UKL zapošljava napredne toplinska obrada tehnike za postizanje savršene ravnoteže između tvrdoće površine i žilavosti jezgre. Ovaj pristup "kaljenja" omogućuje našim ležajevima da izdrže udarna opterećenja i nagnječenja površine bez krhkog kvara.
3. Visokoprecizno brušenje i profiliranje
Kako bi spriječio koncentraciju naprezanja na krajevima valjaka, UKL koristi CNC brušenje za stvaranje a kruni ili logaritamski profil i na valjcima i na trkaćim stazama. Ovo osigurava ravnomjernu raspodjelu opterećenja i produljuje vijek trajanja ležaja u uvjetima malog odstupanja osovine.
4. Globalni standardi i fleksibilna usluga
Opslužujući tržišta diljem Europe, Azije, Afrike i Bliskog istoka, nudimo i metričke i inčne ležajeve proizvedene za Ocjene preciznosti P6, P5 ili P4 . Naš tim od 200 stručnjaka pruža fleksibilne, prilagođene usluge, što nam omogućuje da brzo odgovorimo na nestandardne zahtjeve i OEM zahtjeve.
Primjene diljem globalnih industrija
Naši visokoučinkoviti konusni valjkasti ležajevi pouzdan su izbor za:
- Automobili: Diferencijalni i prijenosni sustavi te glavčine kotača za teške uvjete rada.
- Građevinarstvo i rudarstvo: Zadnji pogoni, gusjenice i reduktori mjenjača.
- Poljoprivreda: Mjenjači i sklopovi kotača za traktore i žetelice.
- Industrijski mjenjači: Potpora osovinama s velikim zakretnim momentom i velikim opterećenjem u proizvodnim pogonima.
Često postavljana pitanja (FAQ)
1. Postoji li razlika između "konusnog valjkastog ležaja" i konusnog valjkastog ležaja?
Izraz "konusni valjkasti kuglični ležaj" često je pogrešan naziv. U tehničkom smislu, "kuglični ležajevi" koriste sferne elemente, dok Konusni valjkasti ležajevi koristite konusne valjke. Dizajn valjka je superioran za zahtjevne primjene jer osigurava linijski kontakt, nudeći mnogo veću nosivost i krutost od kugličnih ležajeva s točkastim kontaktom.
2. Zašto se konusni valjkasti ležajevi obično postavljaju u paru?
Jednoredni konusni valjkasti ležaj može podnijeti samo aksijalna opterećenja u jednom smjeru. Njihovom ugradnjom u paru (Back-to-Back ili Face-to-Face) mogu podnijeti aksijalna opterećenja iz oba smjera i pružiti izuzetno visoku rotacionu stabilnost osovine.
3. Kako UKL osigurava preciznost svojih konusnih ležajeva?
Svaki UKL ležaj prolazi rigoroznu automatiziranu montažu i testiranje. Mjerimo "izdvojenu" visinu stošca i valjaka unutar čašice kako bismo osigurali da sklop zadovoljava stroge tolerancije dimenzija, osiguravajući jednostavnost instalacije i dosljedno prednaprezanje za naše klijente.
4. Mogu li se konusni valjkasti ležajevi koristiti u primjenama velikih brzina?
Da, ali zahtijevaju precizno podmazivanje i postavke predopterećenja. Za primjene pri velikim brzinama preporučujemo naše precizne kvalitete P5 ili P4, koji imaju optimizirani dizajn kaveza (strojno obrađeni mesing ili ojačani polimeri) za smanjenje centrifugalnih sila i stvaranja topline.
5. Nudi li UKL konusne valjkaste ležajeve veličine inča?
Apsolutno. Dok se mnogi proizvođači usredotočuju samo na metričke veličine, naše 15-godišnje iskustvo u izvozu omogućilo nam je da napravimo golemi katalog Ležajevi inčne serije za podršku strojevima iz SAD-a, UK-a i drugih tržišta koji slijede imperijalne standarde.
