331138 AG četveroredni konusni valjkasti ležaj

Četveroredni konusni valjkasti ležajevi: primjene u teškim uvjetima
Četveroredni konusni valjkasti ležajevi specijalizirani su dizajn koji se primarno koristi za prilagodbu ekstremno velikim radijalnim opterećenjima i djelomičnim aksijalnim opterećenjima. Obično se koriste u teškim strojevima kao što su valjaonice (npr. vruće valjaonice s četiri visine, hladne valjaonice) i blooming mlinovi. Njihov dizajn ima valjke raspoređene na četiri sužena vanjska prstena, što rezultira velikom nosivošću i produljenim vijekom trajanja. Nadalje, njihov se razmak može unaprijed prilagoditi modificiranjem odstojnika (ili podmetača) kako bi odgovarali različitim radnim zahtjevima.

Kontaktirajte nas

PREV：30202 Jednoredni konusni valjkasti ležaj DALJE：XRT060-NT ležaj

Opis
Specifikacije
Kontaktirajte nas

Strukturni sastav
· Otvoreni tip: Sastoji se od tri vanjska prstena (čašice), dva unutarnja prstena (konusa), četiri reda valjaka, dva vanjska odstojnika i jednog unutarnjeg odstojnika.
· Zatvoreni tip: Dodaje dva brtvena prstena osnovnoj strukturi otvorenog tipa.

Ključne značajke
· Visoka nosivost: Četveroredni raspored valjka dizajniran je da izdrži znatno veća radijalna opterećenja u usporedbi s dvorednim ležajevima.
·Produženi vijek trajanja: Optimiziranje završne obrade površine kontaktnih površina valjka i staze za trčanje potiče stvaranje hidrostatičkog/hidrodinamičkog filma maziva, što povećava otpornost na habanje.
· Jednostavna instalacija: Obično dizajniran s labavim pristajanjem za pojednostavljenu instalaciju i uklanjanje.
· Podesivi razmak: Unutarnji zazor ležaja je ili unaprijed podešen ili se može precizno namjestiti korištenjem odstojnika za podešavanje, što osigurava točnost rotacije i produljuje radni vijek.
· Visoka pouzdanost: Optimiziran dizajn brtvljenja učinkovito sprječava vanjsku kontaminaciju dok istovremeno smanjuje trenje i stvaranje topline.

Primarne aplikacije
· Valjaonice: Radni valjci u četverostrukim vrućim valjaonicama i hladnim valjaonicama itd.
· Blooming Mills: Koristi se u industriji čelika za operacije bloominga i ploča.
· Teški strojevi: Kao što je rudarska oprema.

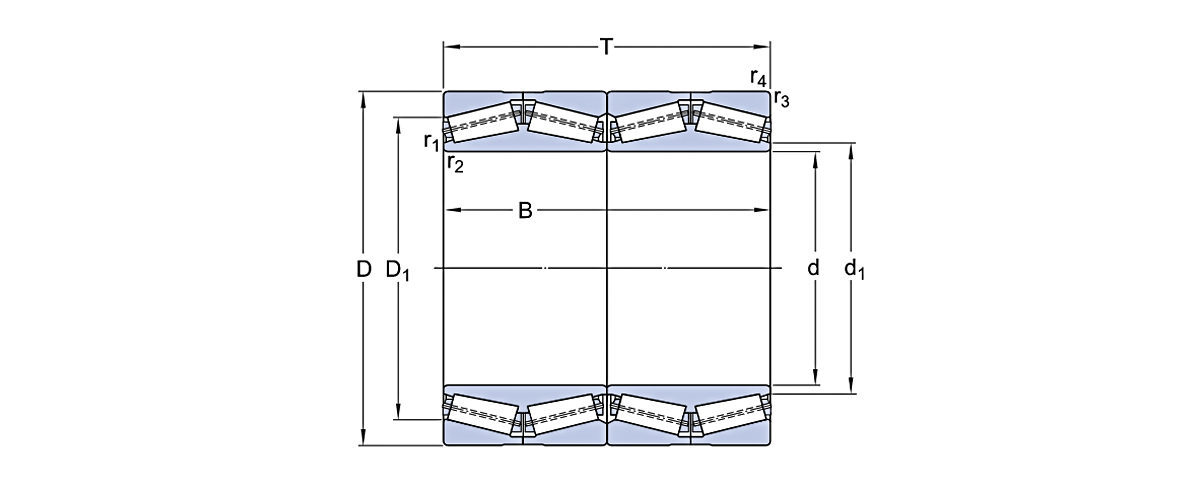

Osnovne dimenzije				Osnovna nosivost		Ocjene brzine		misa	Model
Osnovne dimenzije				Dinamično	Statični	Referentna brzina	Ograničenje brzine	misa	ležaj br.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[o/min]	[o/min]	[kg]	ležaj br.
139.7	200.025	157.162	160.34	160.34					331138 AG ležaj
177.8	247.65	192.088	192.088	192.088					331480 G Ležaj
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Ležaj
198.438	284.162	225.425	225.425	225.425					BT4-0027 AG/HA1 ležaj
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Ležaj
206.375	282.575	190.5	190.5	190.5					BT4-0021 G/HA1 ležaj
220	295	315	315	315					BT4-0035 E8/C355 ležaj
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 ležaj
240	338	248	248	248					BT4-0020/HA1 ležaj
241.478	349.148	228.6	228.6	228.6					330782 AG ležaj
244.475	327.025	193.675	193.675	193.675					330862 B Ležaj
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 ležaj
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Ležaj
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 Ležaj
269.875	381	282.575	282.575	282.575					BT4B 331168 B Ležaj
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Ležaj
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Ležaj
279.578	380.898	244.475	244.475	244.475					330540 AG ležaj
280	406.4	298.45	298.45	298.45					BT4-0026 A/PEX ležaj
285.75	380.898	244.475	244.475	244.475					330337 AG ležaj
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Ležaj
288.925	406.4	298.45	292.45	292.45					BT4B 331452 G/HA1 ležaj
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 ležaj
304.648	438.048	280.99	279.4	279.4					331492 Ležaj
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Ležaj
304.902	412.648	266.7	266.7	266.7					330758 BG Ležaj
304.902	412.648	266.7	266.7	266.7					BT4-0004 G/HA1 ležaj
310	430	310	310	310					BT4-8093 G/HA1VA901 Ležaj
317.5	422.275	269.875	269.875	269.875					330870 BG Ležaj
317.5	447.675	327.025	327.025	327.025					BT4B 331161 AG/HA4 ležaj

Osnovne dimenzije				Osnovna nosivost		Ocjene brzine		misa	Model
Osnovne dimenzije				dinamičan	statičan	Referentna brzina	Ograničenje brzine	misa	ležaj br.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[o/min]	[o/min]	[kg]	ležaj br.
317.5	447.675	327.025	327.025	327.025					BT4B 331161 BG/HA1 ležaj
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 ležaj
330.2	444.5	301.625	301.625	301.625					BT4B 332647 G/HA1 ležaj
330.302	438.023	247.65	254	254					BT4-8113 E2/C500 ležaj
333.375	469.9	342.9	342.9	342.9					331381 Ležaj
343.052	457.098	254	254	254					BT4-8160 E8/C475 ležaj
343.052	457.098	254	254	254					BT4-8160 E81/C400 ležaj
343.052	457.098	254	254	254					BT4-8160 E81/C475 ležaj
343.052	457.098	254	254	254					BT4B 328817 E1/C475 ležaj
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 ležaj
346.075	488.95	358.775	358.775	358.775					BT4B 331228 G/HA1C200 Ležaj
347.662	469.9	292.1	292.1	292.1					331092 A Ležaj
347.662	469.9	292.1	292.1	292.1					BT4-8070 G/HA1VA901 Ležaj
355.6	488.95	317.5	317.5	317.5					331271 Ležaj
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 ležaj
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 ležaj
355.6	482.6	265.113	269.875	269.875					BT4B 328870 EX1/C300 ležaj
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 ležaj
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 ležaj
360	510	380	380	380					332059 Ležaj
368.3	523.875	382.588	382.588	382.588					331159 A Ležaj
380	560	390	360	360					BT4-8033 G/HA1 ležaj
380	540	300	300	300					BT4-8086 G/HA1 ležaj
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Ležaj
384.175	546.1	400.05	400.05	400.05					BT4-8025 G/HA1C300VA903 Ležaj
384.175	546.1	400.05	400.05	400.05					BT4B 334128/HA1 ležaj
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 ležaj
395	545	268	288.9	288.9					BT4B 332824 E/C475 ležaj
395	545	268	288.9	288.9					BT4B 332824/HA1 ležaj
400	600	308	308	308					BT4-8147 G/HA1 ležaj

Osnovne dimenzije				Osnovna nosivost		Ocjene brzine		misa	Model
Osnovne dimenzije				dinamičan	statičan	Referentna brzina	Ograničenje brzine	misa	ležaj br.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[o/min]	[o/min]	[kg]	ležaj br.
406.4	562	381	381	381					BT4-8126 E1/C575 ležaj
406.4	546.1	288.925	288.925	288.925					BT4-8161 E8/C500 ležaj
406.4	546.1	288.925	288.925	288.925					BT4-8161 E81/C500 ležaj
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Ležaj
406.4	565.15	381	381	381					BT4B 331347 AG/HA1 ležaj
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Ležaj
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Ležaj
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 ležaj
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 ležaj
431.8	571.5	400	400	400					BT4-8067 G/HA1VA902 Ležaj
431.8	571.5	336.55	336.55	336.55					BT4B 331226 AG/HA1 ležaj
431.8	571.5	336.55	336.55	336.55					BT4B 331226 BG/HA1 ležaj
431.8	571.5	336.55	336.55	336.55					BT4B 331226/HA1 ležaj
431.8	635	440	355.6	355.6					BT4B 334019 G/HA1 ležaj
440	650	353.5	353.5	353.5					332313 Ležaj
440	580	360	360	360					BT4-8124 E/C550 ležaj
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 Ležaj
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Ležaj
447.675	635	463.55	463.55	463.55					330608 C Ležaj
450	595	404	404	404					BT4-8044 G/HA1VA902 Ležaj
450	595	368	368	368					BT4-8173 E8/C725 ležaj
450	595	368	368	368					BT4-8173 E81/C725 ležaj
450	595	404	404	404					BT4B 328365 EX/C725 ležaj
450	595	368	368	368					BT4B 332773 E/C725 ležaj
457.2	596.9	276.225	279.4	279.4					331169 BG ležaj
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Ležaj
457.2	606	381	381	381					BT4-8125 E1/C725 ležaj
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Ležaj
460	610	360	360	360					BT4-8111 E2/C725 ležaj
460	610	360	360	360					BT4B 331977 E/C725 ležaj

Osnovne dimenzije				Osnovna nosivost		Ocjene brzine		misa	Model
Osnovne dimenzije				dinamičan	statičan	Referentna brzina	Ograničenje brzine	misa	ležaj br.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[o/min]	[o/min]	[kg]	ležaj br.
460	625	421	421	421					BT4B 332502/HA1 ležaj
475	600	368	368	368					BT4B 328913 BG/HA1C555 Ležaj
479.425	679.45	495.3	495.3	495.3					330886 B Ležaj
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Ležaj
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 ležaj
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 ležaj
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8A/C725 ležaj
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 ležaj
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Ležaj
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Ležaj
490	625	385	385	385					BT4-8135 E/C750 ležaj
500	670	400.05	387.35	387.35					BT4-8056 G/HA1 ležaj
501.65	711.2	520.7	520.7	520.7					331081 A Ležaj
510	655	377	379	379					BT4-8167 E8/C775 ležaj
510	655	377	379	379					BT4-8167 E81/C775 ležaj
520.7	736.6	400.05	400.05	400.05					BT4B 331243 A/HA1 ležaj
530	680	440	440	440					BT4-8043 G/HA1 ležaj
540	690	400	400	400					331978 BG ležaj
540	690	400	400	400					BT4-8108 E/C625 ležaj
558.8	736.6	322.265	322.268	322.268					331165 A Ležaj
558.8	736.6	322.265	322.268	322.268					331165 AG ležaj
558.8	736.6	455.612	457.2	457.2					BT4-8022 G/HA1VA919 Ležaj
558.8	736.6	409.575	409.575	409.575					BT4B 330993 AG/HA1 ležaj
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Ležaj
560	700	405	405	405					BT4-8153 E/C775 ležaj
560	920	618	618	618					BT4B 328509/HA4 ležaj
571.5	812.8	593.725	593.725	593.725					BT4B 332666/HA1 ležaj
584.2	762	396.875	401.638	401.638					331148 A Ležaj
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 ležaj
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Ležaj

Osnovne dimenzije				Osnovna nosivost		Ocjene brzine		misa	Model
Osnovne dimenzije				dinamičan	statičan	Referentna brzina	Ograničenje brzine	misa	ležaj br.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[o/min]	[o/min]	[kg]	ležaj br.
585.788	771.525	479.425	479.425	479.425					BT4B 331093 BG/HA1 ležaj
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 ležaj
603.25	857.25	622.3	622.3	622.3					331625 Ležaj
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 ležaj
609.6	787.4	361.95	361.95	361.95					331175 A Ležaj
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Ležaj
609.6	813.562	479.425	479.425	479.425					331925 Ležaj
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 Ležaj
620	800	363.5	363.5	363.5					BT4B 328510/HA1 ležaj
625	815	480	480	480					BT4-8031 E/C800 ležaj
625	815	600	600	600					BT4-8137 G/HA1 ležaj
650	1030	560	560	560					BT4B 332827 AG/HA1 ležaj
660	1070	648.002	648.002	648.002					BT4B 332833 G/HA4 ležaj
660.4	812.8	365.125	365.125	365.125					331190 Ležaj
660.4	812.8	365.125	365.125	365.125					BT4B 331190 BG/HA1 ležaj
676	910	620	620	620					BT4B 332906/HA4 ležaj
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Ležaj
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Ležaj
680	930	700	700	700					BT4B 328349/HA1 ležaj
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Ležaj
685.8	876	352.425	355.6	355.6					BT4B 331089 CG/HA1 ležaj
708.025	930.275	565.15	565.15	565.15					BT4-8109 E1/C800 ležaj
708.025	930.275	565.15	565.15	565.15					BT4B 332098 A/HA4 ležaj
710	900	410	410	410					331351 Ležaj
710	900	410	410	410					BT4B 331351 BG/HA1 ležaj
710	900	410	410	410					BT4B 331351 E/C775 ležaj
711.2	914.4	390	390	390					BT4-8139 G/HA1 ležaj
717.55	946.15	565.15	565.15	565.15					332244 Ležaj
717.55	946.15	565.15	565.15	565.15					BT4-8069 G/HA1VA901 Ležaj
730.25	1035.05	755.65	755.65	755.65					330803 A Ležaj

Osnovne dimenzije				Osnovna nosivost		Ocjene brzine		misa	Model
Osnovne dimenzije				dinamičan	statičan	Referentna brzina	Ograničenje brzine	misa	ležaj br.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[o/min]	[o/min]	[kg]	ležaj br.
750	950	410	410	410					BT4-8048 E/C725 ležaj
750	1130	690	690	690					BT4B 328376/HA4 ležaj
785	1010	600	600	600					BT4-8121 E/C600 ležaj
825.5	1168.4	844.55	844.55	844.55					BT4B 331066 A/HA4 ležaj
863.6	1219.1	876.3	889	889					BT4B 330742 A/HA4 ležaj
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 ležaj
877.888	1220	844.55	844.55	844.55					BT4B 332981/HA4 ležaj
938.212	1270	825.5	825.5	825.5					330726 A Ležaj
1001	1360	800	800	800					BT4B 334031 AG/HA4 ležaj
1001	1360	800	800	800					BT4B 334031/HA4C1800 Ležaj
1070.001	1399.997	889.762	889.762	889.762					BT4B 328100/HA4 ležaj
1300	1720	840	840	840					BT4-8150 G/HA4 ležaj
287.5	440	330.3	284	284					BT4B 332997 B/HA1 ležaj
287.5	440	330.3	284	284					BT4B 332997/HA1 ležaj
368.294	523.875	411.162	366.712	366.712					BT4B 334056 B/HA1 ležaj
384.175	546.1	437.96	384.175	384.175					BT4B 334048/HA1 ležaj
391.071	550	428.625	384.175	384.175					BT4B 328305/HA1 ležaj
400	540	330	295	295					332297 Ležaj
400	540	295	330	330					BT4-8050/HA1 ležaj
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Ležaj
415.925	590.55	479.96	419.1	419.1					BT4B 334047/HA1 ležaj
431.8	571.5	366.713	320.675	320.675					331999 Ležaj
450	595	388	352	352					BT4-8053/HA1 ležaj
482.6	647.7	436.5	401.638	401.638					BT4-8052/HA1 ležaj
555.233	761.873	692.15	536.575	536.575					BT4B 334125/HA1 ležaj
770	1040	800	650	650					BT4B 334099/HA4 ležaj
872.769	1181.1	714.375	628.65	628.65					BT4B 332786/HA4 ležaj
872.847	1181.1	714.375	628.65	628.65					BT4B 328956/HA4 ležaj

Inženjerstvo budućnosti kretanja

O UKL-u

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG četveroredni konusni valjkasti ležaj suppliers and OEM/ODM 331138 AG četveroredni konusni valjkasti ležaj company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Više o nama Ukl Bearing Manufacturing Co.,Ltd

0+

godina

Iskustvo u industriji
0+

Raznolikost modela
0+

Broj zaposlenih
0

$

Godišnja vrijednost izvoza

Certificate Of Honor

Vijesti

Zašto je NU 309 cilindrični valjkasti ležaj odličan u dizajnu motora i mjenjača?
04 Jun, 2026
Ključni zaključak: ležaj NU 309 izvrstan je kao plutajući ležaj Za konstrukcije motora i mjenjača gdje je toplinsko širenje osovine ključna briga, NU 309 ležaj pruža na...

PROČITAJ VIŠE
Kako instalirati 2206 AV Nilos prsten (vodič korak po korak)
28 May, 2026
Ugradite s otvorenom stranom okrenutom prema ležaju Da biste pravilno instalirali 2206 AV Nilos Ring, namjestite ga tako da konveksna (otvorena) strana pokazuje prema ka...

PROČITAJ VIŠE
Kako odabrati pravi kuglični ležaj s kutnim kontaktom za primjenu pri velikim brzinama?
21 May, 2026
Odabir optimalne kotrljajuće komponente za rotacijske strojeve velike brzine zahtijeva duboko razumijevanje radnih uvjeta, unutarnje geometrije i upravljanja toplinom. Među preciznim strojevima, ...

PROČITAJ VIŠE
Preciznost pod pritiskom: ključni čimbenici koji pokreću odabir ležajeva medicinske opreme
14 May, 2026
U području medicinske tehnologije koja se brzo razvija, čak i najmanja komponenta može odrediti uspjeh uređaja za spašavanje života. Među ovim, ležajevi medicinske opreme igrati tihu,...

PROČITAJ VIŠE
