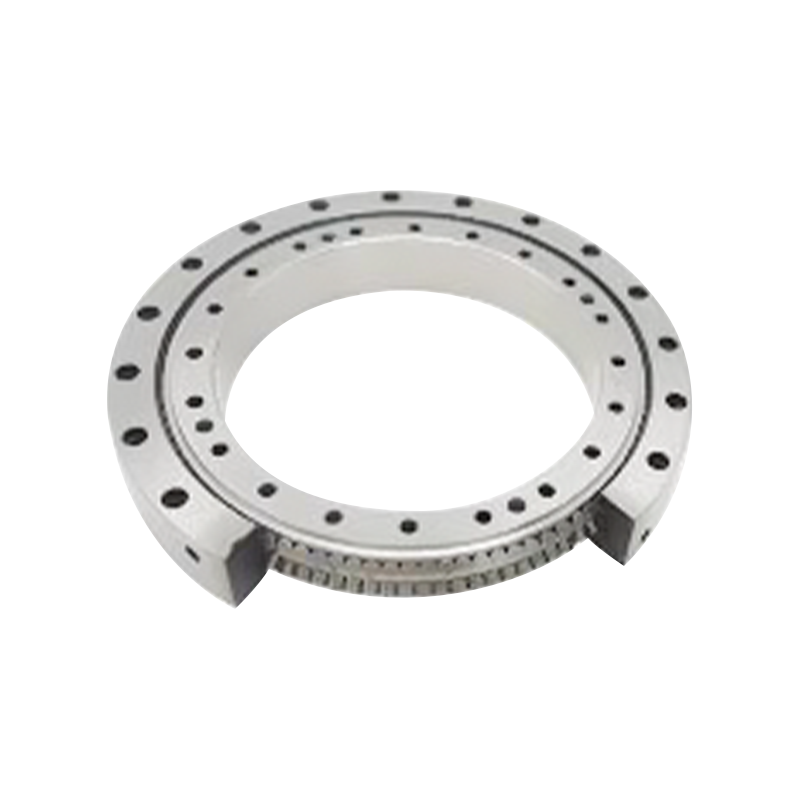

RW križni valjkasti ležaj visokih performansi

RW križni valjkasti ležajevi visokih performansi (integralni unutarnji i vanjski prstenovi, s rupama za montiranje)

Križni valjkasti ležaj tipa RW ima integriranu konstrukciju unutarnjeg i vanjskog prstena, čime se postiže visoka krutost komponenti. Rupe za montažne vijke strojno su obrađene i na unutarnjem i na vanjskom prstenu; njihove dimenzije i količina optimizirane su za učinkovito smanjenje deformacije površine kotrljanja tijekom ugradnje, čime se osigurava stabilna rotacijska izvedba. Nadalje, poboljšavajući preciznost strojne obrade, ovaj proizvod ispunjava visoke zahtjeve točnosti rotacije.

Contact Us Kontaktirajte nas
PREV：CRBT lagani rotacijski zglobni ležaj DALJE：Precizni harmonijski reduktorski ležaj
  • Opis
  • Specifikacije
  • Kontaktirajte nas

Značajke ležaja:
·Minijaturizacija i velika krutost: Valjci malog promjera raspoređeni u dvorednu konfiguraciju u intervalima od 45° postižu minijaturizaciju i visoku krutost.
· Visoka točnost rotacije: Integrirana struktura unutarnjeg i vanjskog prstena omogućuje visokoprecizno rotacijsko gibanje.
· Smanjeno vrijeme instalacije: Montažne rupe na unutarnjem i vanjskom prstenu olakšavaju izravno pričvršćivanje, značajno skraćujući vrijeme ugradnje za osovine i potporna kućišta.

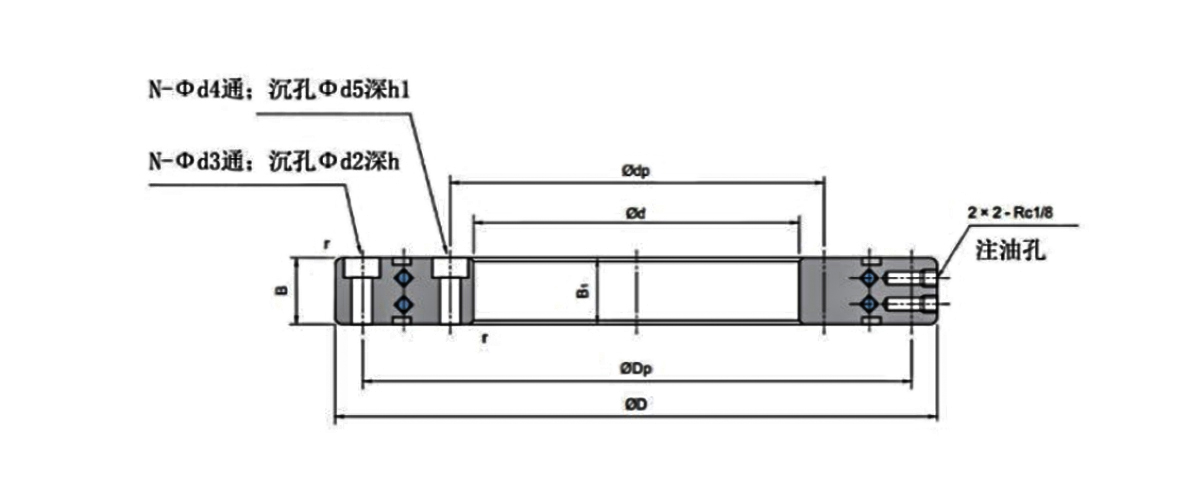

Vrsta ležaja Glavne dimenzije Odnos između rupa za pričvršćivanje Rame
dimenzije 		Osnovna nosivost
(radijalno) 		Težina
d D B B1 dp Unutarnji prsten
rupe za montažu 		Dp Vanjski ning
rupe za montažu 		ds Dh Kr Kor
mm mm mm KN KN kg
Rw145 100 185 20 20 115 12-Φ4,6 prolazna rupa， Φ8,5 dubina upuštanja 15 170 12-φ4,6 prolazna rupa， Φ8,5 dubina upuštanja 15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 12-φ6 prolazna rupa，φ10dubina upuštanja22.5 182 12-φ6 prolazna rupa，φ10dubina upuštanja22.5 ° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 16-φ6 prolazna rupa，φ10dubina upuštanja22,5 222 16-φ6 prolazna rupa，φ10dubina upuštanja22,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 prolazna rupa， Φ11 dubina upuštanja 24,5 270 24-φ7 prolazna rupa， Φ11 dubina upuštanja 24,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 20-φ6 prolazna rupa， Φ10dubina upuštanja30 260 20-φ6 prolazna rupa，φ10dubina upuštanja30 217 245 87 215 9.90
RW250 200 300 40 40 220 20-φ6 prolazna rupa，φ10dubina upuštanja30 280 20-Φ6 prolazna rupa， Φ10dubina upuštanja30 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9,3 prolazna rupa，①14,5dubina upuštanja28 350 24-φ9.3 prolazna rupa，φ14.5 dubina upuštanja 28 285 315 101 288 22.00
RW323 260 385 50 50 282 24-φ7 prolazna rupa， Φ12dubina upuštanja38 363 24-Φ7 prolazna rupa， Φ12dubina upuštanja38 302 343 168 422 24.00
RW388 325 450 50 50 347 30-φ9.3 prolazna rupa，φ14.5dubina upuštanja9" 428 30-φ9,3 prolazna rupa，①14,5dubina upuštanja9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9.3 prolazna rupa，φ14.5dubina upuštanja35 505 32-φ9.3 prolazna rupa，φ14.5dubina upuštanja35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 prolazna rupa，φ15dubina upuštanja9 502 36-φ10 prolazna rupa，①15dubina upuštanja9 440 480 208 634 31.00
RW530 460 600 50 50 486 40-Φ10 prolazna rupa， Φ15dubina upuštanja9 574 40-φ10 prolazna rupa，φ15dubina upuštanja9 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 prolazna rupa，φ18dubina upuštanja11 720 32-φ12 prolazna rupa，φ18dubina upuštanja11 640 690 314 902 92.00
RW760 650 870 60 60 690 32-φ14 prolazna rupa，φ20dubina upuštanja13 830 32-φ14 prolazna rupa，φ20dubina upuštanja13 735 785 336 1030 138.00
