Vodič za ugradnju poprečnog valjkastog ležaja: Načela i najbolja praksa
Koja su kritična načela i najbolja praksa za ugradnju poprečnih valjkastih ležajeva kako bi se osigurala optimalna izvedba, preciznost i vijek trajanja u industrijskim primjenama s velikim zahtjevima?
Križni valjkasti ležajevi predstavljaju posebnu klasu preciznih komponenti projektiranih za istovremeno prilagođavanje kombiniranih radijalnih, aksijalnih i momentnih opterećenja. Njihova jedinstvena konfiguracija—cilindrični valjci raspoređeni s osi naizmjenično križanim pod 90° unutar kanala u obliku slova V—omogućuje iznimnu krutost i točnost rotacije u kompaktnom otisku. Među najčešće prihvaćenim varijantama u kompaktnim, laganim aplikacijama su RAU6008 ležaj , ležaj RAU7008 i ležaj RAU8008 koji pripadaju seriji RAU koji karakterizira ultratanka geometrija poprečnog presjeka.
Pravilna instalacija je jedini najvažniji čimbenik koji određuje hoće li križni valjkasti ležaj isporučiti svoj puni potencijal performansi ili će pretrpjeti preuranjenu degradaciju.
Priprema prije instalacije
Instalacija se mora provesti u suhom, čistom okruženju kako bi se spriječila kontaminacija. Sve spojne komponente - kućišta ležaja, osovine i pripadajući dijelovi - zahtijevaju temeljito čišćenje kako bi se uklonila prljavština, ostaci ulja i metalni rubovi. Inspekcija treba provjeriti zadovoljavaju li strojno obrađene površine specifične tolerancije za ravnost, okomitost, zaobljenost i cilindričnost, jer ti geometrijski atributi izravno utječu na preciznost sklapanja i određuju koncentraciju naprezanja od ekscentričnog opterećenja.
Za križne valjkaste ležajeve s razdvojenim ležajevima, pričvrsni vijci koji se razdvajaju tijekom transporta moraju se otpustiti prije ugradnje. Ako razdvojeni unutarnji ili vanjski prsten pokazuje obostranu neusklađenost na spoju, preporučuje se korekcija plastičnim čekićem prije umetanja.
Instalacijski postupak
Zbog svoje konstrukcije tankog presjeka, poprečni valjkasti ležajevi su osjetljivi na naginjanje tijekom umetanja u kućište ili na osovine. Kako bi se to spriječilo, ležaj se mora održavati u savršeno vodoravnom položaju tijekom cijelog procesa umetanja. Pomoću plastičnog ili smolastog čekića ravnomjerno lupkajte ležaj po obodu—udarajući po unutarnjem prstenu kada ga umećete na osovinu, a po vanjskom prstenu kada ga umetnete u kućište—dok ga postupno pomičete naprijed. Nastavite dok zvučna potvrda ne označi potpuni kontakt s referentnim ramenom.
Za primjenu sa smetnjama sa skromnim smetnjama, rukavac i čekić mogu se koristiti za primjenu ravnomjernog pritiska preko čeone strane prstena. Za veće smetnje poželjnije su metode toplinske ekspanzije - uljna kupelj ili indukcijsko zagrijavanje unutar 80°C do 100°C, ne prekoračujući 120°C. Naknadno hlađenje zahtijeva sigurno pričvršćivanje maticama ili ekvivalentnim sredstvima kako bi se spriječilo stvaranje aksijalnog zazora nakon skupljanja.
Montaža prirubnice i zatezanje vijaka
Montažnu prirubnicu najprije treba postaviti preko ležaja i lagano zaljuljati kako bi se poravnale rupe za vijke. Umetnite vijke ručno kako biste potvrdili neometani zahvat navoja. Zatezanje se mora odvijati u tri do četiri inkrementalne faze, slijedeći dijagonalni slijed kako bi se osigurala ravnomjerna raspodjela opterećenja. Kada pričvršćujete razdvojene unutarnje ili vanjske prstenove, pokrenite integralni dio za približno 90° između svakog zatezanja—četiri do pet okretaja—kako biste ispravili bilo kakvo neporavnanje spoja. Koristite moment ključ za postizanje navedenih vrijednosti; za čelična kućišta i prirubnice, referentne standardne tablice zakretnog momenta temeljene na vijcima规格.
Razmatranja konstrukcije potporne strukture i prirubnice
Križni valjkasti ležajevi su strukture tankog presjeka; posljedično, krutost potpornih kućišta i steznih prirubnica zahtijeva pažljivo razmatranje dizajna. Nedovoljna krutost serije ravnomjerno stezanje razdjelnih prstenova, dopuštajući deformacije pod momentnim opterećenjima i rezultirajući neravnomjernim kontaktom s valjcima—stanje koje značajno pogoršava performanse ležaja.
Kao projektno mjerilo, debljina stijenke kućišta ne smije biti manja od 60% visine poprečnog presjeka ležaja. Debljina prirubnice obično se specificira u rasponu od 0,5 do 1,2 puta širine ležaja. Razmak od približno 0,5 mm između komponenti prirubnice je standardan. Za primjene koje zahtijevaju povećanu preciznost montaže, dizajn prirubnice sa stepenastom konfiguracijom i podešavanje visine koraka brušenja površine omogućuje preciznu kontrolu sile stezanja. Za čelične prirubnice općenito se preporučuje smetnja od 0,02 do 0,05 mm.
Orijentacija i pozicioniranje zone opterećenja
Ležajevi serije RAU imaju otvor za utovar valjka na vanjskom prstenu, zabrtvljen čepom. Tijekom instalacije pazite da se ovaj položaj utikača ne podudara s maksimalnom zonom opterećenja. Slično, za ležajeve s razdvojenim vanjskim prstenovima, razdvojeni spoj treba biti usmjeren u suprotnom smjeru od primarnog smjera opterećenja. Pridržavanje ovih načela orijentacije smanjuje koncentraciju naprezanja i optimizira raspodjelu opterećenja preko komplementa valjka.
Provjera nakon instalacije
Nakon sastavljanja, ručno zakrenite osovinu ili kućište kako biste potvrdili nesmetan rad. Prijeđite na pogon bez opterećenja, niske brzine, postupno povećavajući brzinu i opterećenje dok nadgledate neuobičajenu buku, vibracije ili porast temperature. Sve anomalije zahtijevaju trenutno gašenje i istraživanje prije puštanja u rad.
Pregled proizvoda serije RAU

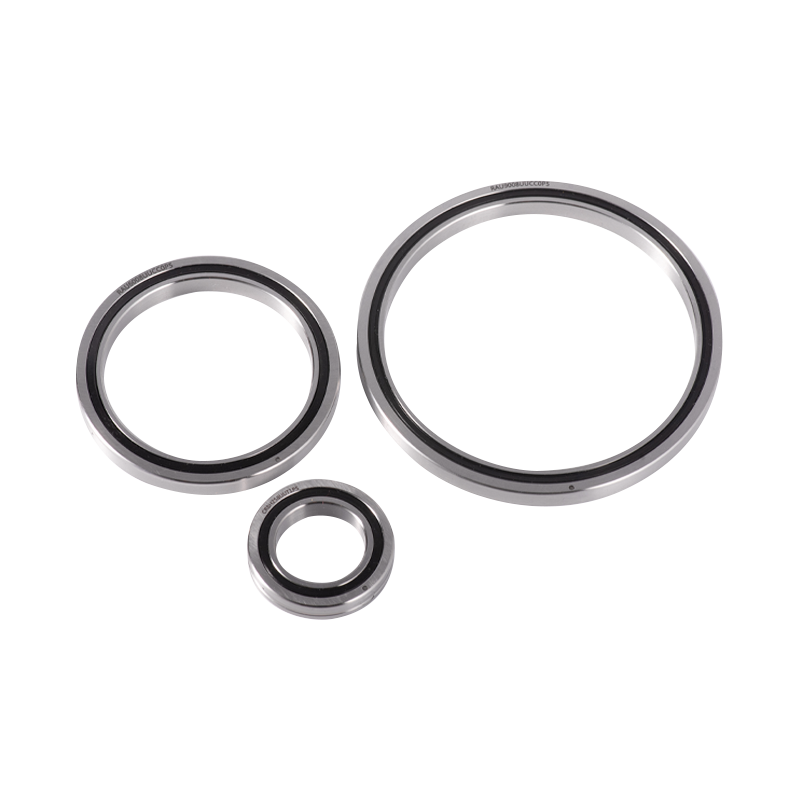

Serija RAU predstavlja ultra-kompaktnu varijantu križnih valjkastih ležajeva, postignutu minimiziranjem debljine unutarnjeg i vanjskog prstena do praktične granice. Ovaj dizajn je optimalan za aplikacije osjetljive na težinu i prostorno ograničene, uključujući spojeve industrijskih robota, precizne rotacijske stolove, motore s izravnim pogonom, medicinske instrumente i CNC obradne centre. Ležajevi serije RAU imaju integriranu strukturu unutarnjeg i vanjskog prstena kompatibilnu s rotacijom unutarnjeg i vanjskog prstena.

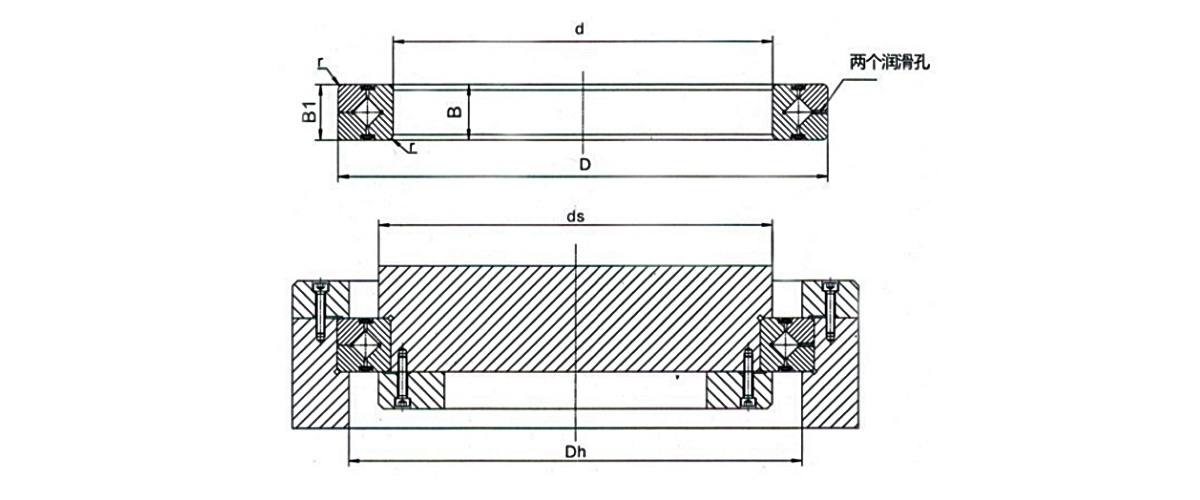

RAU6008, RAU7008 i Ležaj RAU8008 Specifikacije
| Parametar | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Promjer provrta (d) | 60 mm | 70 mm | 80 mm |
| Vanjski promjer (D) | 76 mm | 86 mm | 96 mm |
| Promjer kruga nagiba valjka (dp) | 67 mm | 77 mm | 87 mm |
| Širina (B) | 8 mm | 8 mm | 8 mm |
| Visina ramena (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dinamičko opterećenje (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| nosia nosivost (Kor) | 8,68 kN | 9,80 kN | 11,3 kN |
| misa | 0,09 kg | 0,10 kg | 0,11 kg |
| Materijal | GCr15 visokougljični čelik s kromiranim ležajem (kaljen) | GCr15 visokougljični čelik s kromiranim ležajem (kaljen) | GCr15 visokougljični čelik s kromiranim ležajem (kaljen) |
| Dostupne klase točnosti | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Mogućnosti radijalnog zazora | CC0 (prednapunjen), C0 (mali razmak) | CC0 (prednapunjen), C0 (mali razmak) | CC0 (prednapunjen), C0 (mali razmak) |
| Mogućnosti pečata | Otvoreni tip (standard); UU (brtva s dvije usne s obje strane) | Otvoreni tip (standard); UU (brtva s dvije usne s obje strane) | Otvoreni tip (standard); UU (brtva s dvije usne s obje strane) |
Kao profesionalna tvornica ležajeva i tvrtka za proizvodnju ležajeva u Kini, UKL Bearing Manufacturing Co., Ltd. (Wuxi) specijalizirana je za rješenja ležajeva visokih performansi, pružajući tehničku podršku za globalnu industriju s iznimno visokim zahtjevima za preciznošću i pouzdanošću. UKL-ovi pogoni pokrivaju cijeli proizvodni proces - kovanje, žarenje, tokarenje, toplinsku obradu, brušenje i automatizirano sastavljanje - uz podršku tima od više od 200 kvalificiranih stručnjaka. UKL proizvodi ležaj RAU6008, RAU7008 ležaj , i RAU8008 prema preciznim specifikacijama, s mogućnostima koje se proširuju na prilagođena rješenja za specijalizirane primjene. UKL također nudi tehničko savjetovanje o najboljoj praksi ugradnje kako bi se osigurale optimalne performanse ležaja. UKL održava rigorozno upravljanje kvalitetom tijekom cijele proizvodnje.
FAQ
P1: Koja je najčešća greška prilikom ugradnje križnih valjkastih ležajeva?
Nedovoljna pozornost na prirodu tankog presjeka ovih ležajeva, što dovodi do naginjanja tijekom umetanja. Uvijek održavajte savršenu horizontalnu orijentaciju i koristite ravnomjerno, nježno lupkanje plastičnim čekićem kako biste postupno pomicali ležaj.
P2: Zašto je određivanje momenta zavrtnja važno za ugradnju ležaja serije RAU?
Dijagonalno, višestupanjsko zatezanje osigurava ravnomjernu raspodjelu sile stezanja preko razdjelnih prstenova, stvarajući lokaliziranu deformaciju koja bi ugrozila točnost rotacije i životni vijek ležaja.
P3: Mogu li se ležaj RAU6008, ležaj RAU7008 i ležaj RAU8008 koristiti naizmjenično?
ne Ovi ležajevi imaju različite promjere provrta (60 mm, 70 mm, odnosno 80 mm) i odgovarajuće vanjske promjere. Odabir mora odgovarati specifičnim dimenzijama osovine i kućišta primjene.
P4: Koje se podmazivanje preporučuje za križne valjkaste ležajeve serije RAU?
Podmazivanje mašću standardno je za većinu primjena, iako je prihvatljivo i podmazivanje uljem. Izbor ovisi o radnoj brzini, temperaturi i uvjetima okoline. Zatvorene (UU) varijante učinkovitije zadržavaju mazivo u kontaminiranom okruženju.
P5: Kako mogu provjeriti je li križni valjak ispravno instaliran?
Izvršite ručnu provjeru rotacije nakon koje slijedi rad snage bez opterećenja i male brzine. Postupno povećavajte brzinu i opterećenje dok pratite abnormalnu buku, povišenu temperaturu ili porast. Sve nepravilnosti ukazuju na moguće probleme s instalacijom koje je potrebno istražiti.
