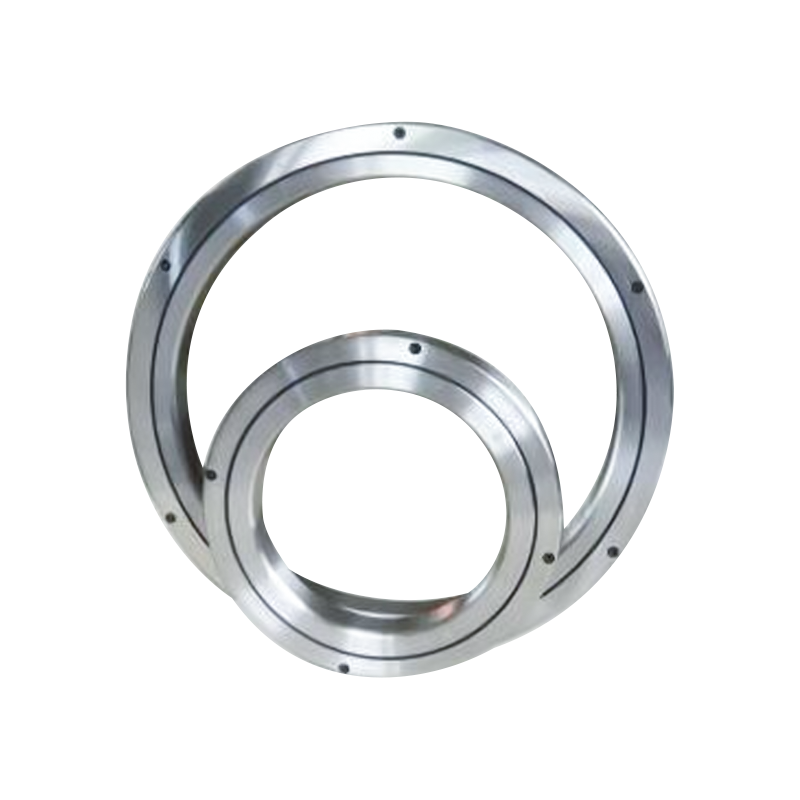

RB precizni križni valjkasti ležaj

Križni valjkasti ležajevi tipa RB (integralni unutarnji prsten, razdvojeni vanjski prsten) koriste poseban strukturni dizajn koji se sastoji od dva seta ukrštenih valjaka, od kojih je svaki postavljen pomaknut za 90 stupnjeva. Ova struktura daje ležaju tipa RB visoku krutost i sposobnost nosivosti kada je izložen radijalnim, aksijalnim i momentima nagiba. Istovremeno, križni raspored valjaka učinkovito iskorištava unutarnji prostor ležaja, čineći ležaj tipa RB kompaktnijim.

Contact Us Kontaktirajte nas
PREV：YRTS precizni ležaj velike brzine DALJE：RE Križni cilindrični valjkasti ležaj
  • Opis
  • Specifikacije
  • Kontaktirajte nas

Značajke ležaja:
1. Visoka preciznost: Preciznost može doseći ocjene P4 i P2;
2. Visoka krutost: Sve ove serije ležajeva imaju prednaprezanje;
3. Visoka nosivost: Može izdržati aksijalna opterećenja, radijalna opterećenja i opterećenja prevrtanja;
4. Kompaktna veličina: Mala veličina ležaja štedi prostor u glavnom stroju.

Prednosti RB preciznih ukrštenih valjkastih ležajeva u usporedbi s tradicionalnim ležajevima:
1. Strukturni aspekti: Struktura RB preciznih ukrštenih valjkastih ležajeva mnogo je jednostavnija od strukture tradicionalnih ležajeva. Kroz više redova cilindričnih kotrljajućih elemenata može se postići značajna aksijalna i radijalna nosivost i moment prevrtanja, što rezultira mnogo jednostavnijom strukturom.
Tradicionalni ležajevi zahtijevaju više setova poredanih uzastopno kako bi se postigao isti učinak, što uvelike pojednostavljuje dizajn i montažu. Struktura okretnog ležaja s kombinacijom trorednih valjka i jednoredna struktura klizne staze križnih valjkastih ležajeva zahtijeva znatno manje prostora i mnogo ih je lakše sastaviti u usporedbi s tradicionalnim ležajevima.
2. Instalacija: Križni valjkasti ležajevi serija RU, XU i XSU također imaju rupe za montažu, čime se postiže usporediva ugradnja i izvedba.
3. Održavanje: Križni valjkasti ležajevi dizajnirani su s rupama i utorima za podmazivanje, što olakšava podmazivanje. Koriste zrakoplovnu mast, smanjujući potrebu za čestim mijenjanjem masti i osiguravajući stabilnost i vijek trajanja ležaja.

Prijave:
Ležajevi tipa RB naširoko se koriste u alatnim strojevima, industrijskim strojevima, robotima i opremi za automatizaciju. Mogu izdržati velike brzine rotacije i složena opterećenja, a istovremeno održavaju visoku preciznost i krutost. Stoga su ležajevi tipa RB posebno prikladni za opremu koja zahtijeva visoko precizno pozicioniranje i stabilnost, kao što su radni stolovi i zglobni mehanizmi.

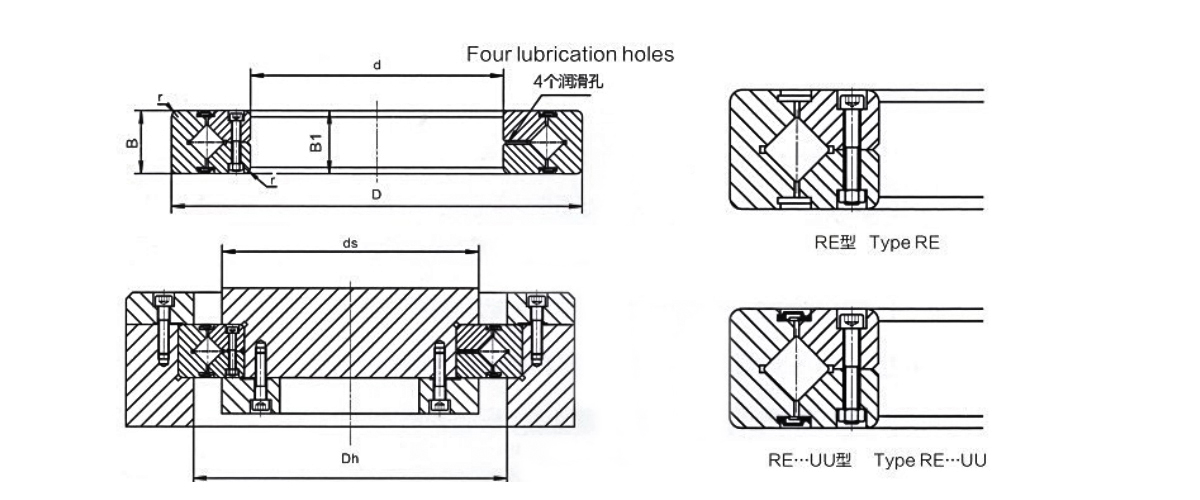

Vrsta ležaja Dimenzija Veličina ramena Osnovna nosivost (radijalna) Težina
Unutarnji promjer Vanjski promjer Promjer uspona valjka Visina Iskošenje Kr Kor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Vrsta ležaja Dimenzija Veličina ramena Osnovno opterećenje radijalno Težina
Irmerov promjer Vanjski promjer Promjer uspona valjka Visina Iskošenje Kr Kor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
