U krajoliku preciznih rotirajućih strojeva, Kuglični ležajevi s kutnim kontaktom služe kao kamen temeljac za aplikacije koje zahtijevaju kombinaciju velikih brzina i složenih mogućnosti rukovanja teretom. Za razliku od standardnih radijalnih ležajeva, ove komponente su posebno projektirane za upravljanje kombiniranim opterećenjima—djelujući istovremeno u radijalnom i aksijalnom smjeru.
Kao premijer tvilinica ležajeva i tvrtka za proizvodnju ležajeva u Kini , UKL Bearing Manufacturing Co., Ltd. (Wuxi) koristi naprednu znanost o materijalima i precizno inženjerstvo za proizvodnju kutnih kontaktnih rješenja koja definiraju pouzdanost u modernoj industriji.
Razumijevanje mehanike kutnog kontakta
Temeljna karakteristika Kuglični ležajevi s kutnim kontaktom je kontaktni kut između kuglica i trkaćih staza. Ovaj kut nastaje kada je ležaj podvrgnut aksijalnom opterećenju, dopuštajući prijenos sile s jedne staze na drugu duž određene dijagonalne putanje.
Uobičajeni kontaktni kutovi uključuju:
- 15° (C): Optimizirano za ekstremno velike brzine s nižim stvaranjem topline.
- 25° (AC): Uravnotežen izbor i za veliku brzinu i za veliku nosivost uz os.
- 40° (B): Dizajniran za velika aksijalna opterećenja, često se koristi u pumpama i okomitim vratilima.
Što je veći kontaktni kut, veća je aksijalna nosivost, dok niži kutovi omogućavaju veće brzine vrtnje. U UKL-u koristimo CNC procese brušenja i brušenja kako bismo osigurali održavanje ovih kutova s mikroskopskom preciznošću, osiguravajući dosljednu izvedbu u svakoj seriji.
Tehničke specifikacije i usporedba
Odabir prave konfiguracije ključan je za dugovječnost opreme. Ispod je referenca za standardne konfiguracije koje nudimo našim globalnim partnerima:

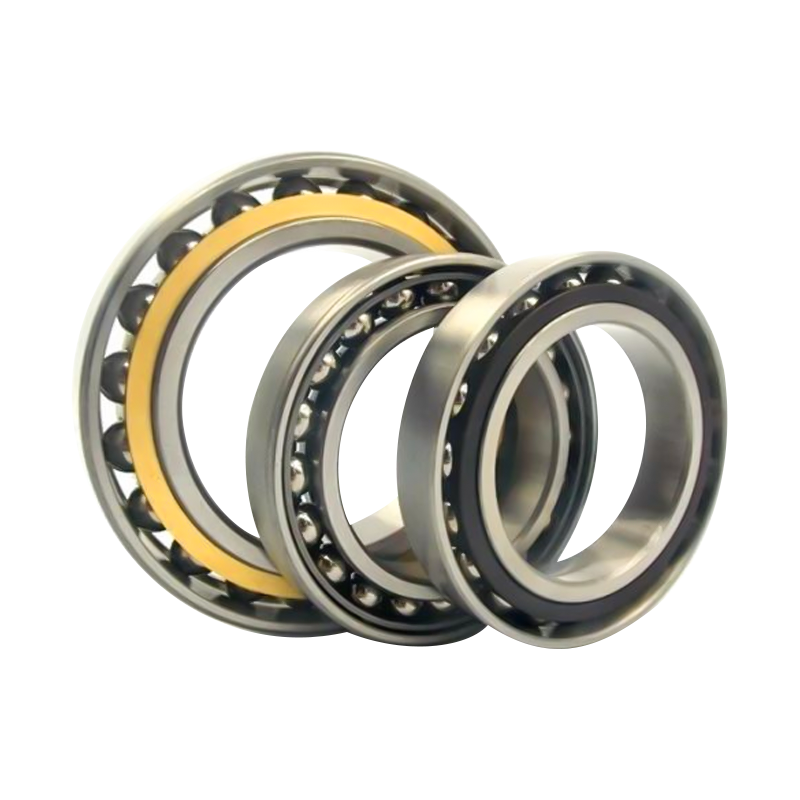

| Značajka | Jednoredni kutni kontakt | Kutni kontakt s dva reda | Kuglični ležajevi s kontaktom u četiri točke |
| Smjer opterećenja | Jednosmjerni aksijalni radijalni | Dvosmjerni aksijalni radijalni | Dvosmjerni aksijalni radijalni |
| Ocjena brzine | Izuzetno visoka | visoko | Umjereno |
| Složenost | Jednostavno (zahtijeva uparivanje) | Samostalna jedinica | Jedna kompaktna jedinica |
| Uobičajena upotreba | Vretena za alatne strojeve | Centrifugalne pumpe | Poljoprivredni strojevi |
| UKL Preciznost | P4 / P2 dostupno | P5 / P6 dostupno | P6 dostupan |
Prednost UKL-a: integrirana proizvodnja i kontrola kvalitete
Osnovan 2020., UKL Bearing Manufacturing Co., Ltd. brzo se uzdigao kao integrirani industrijski i trgovački lider fokusirajući se na pristup "Total Quality". Naš Kuglični ležajevi s kutnim kontaktom rezultat su besprijekornog, moderniziranog proizvodnog ciklusa smještenog u Wuxi.
1. Napredna toplinska obrada i čistoća materijala
Životni vijek ležaja velike brzine određen je njegovom površinskom čvrstoćom na zamor. Koristimo ležajni čelik visoke čistoće podvrgnut specijaliziranom žarenje i toplinska obrada ciklusi. Ovaj proces stvara stabilnu martenzitnu strukturu koja sprječava promjene dimenzija čak i tijekom dugotrajnog rada na povišenim temperaturama.
2. Precizno brušenje za vretena velike brzine
Za CNC industriju i industriju alatnih strojeva, točnost vretena je najvažnija. UKL-ovi objekti koriste automatizirane linije za mljevenje visoke preciznosti za postizanje P4 i P2 stupnjevi tolerancije . To rezultira iznimno niskim razinama vibracija i buke, što je kritično za aplikacije glodanja i brušenja pri velikim brzinama.
3. Strateška OEM/ODM stručnost
S preko 15 godina iskustva u izvozu , radimo više od proizvodnje; savjetujemo se. Naš tehnički tim razumije jedinstvene zahtjeve različitih tržišta Europa, Azija, Afrika i Bliski istok . Nudimo fleksibilne, prilagođene usluge, uključujući specijalizirane materijale kaveza (kao što je ojačani poliamid ili strojno obrađeni mesing) i maziva visokih performansi prilagođena vašim specifičnim uvjetima okoline.
4. Rigorozna automatizirana montaža
Kako bismo uklonili ljudsku pogrešku, naše proizvodne linije su u velikoj mjeri automatizirane. Svaki ležaj prolazi stroga ispitivanja točnosti kontaktnog kuta, aksijalnog zazora i rotacijskog momenta. To osigurava da su naši ležajevi, kada stignu u vaš pogon, spremni za rad pod najzahtjevnijim industrijskim pritiscima.
Primjene diljem globalnih industrija
Naša visokoučinkovita rješenja za kutne kontakte pružaju tehničku okosnicu za:
- Vretena alatnih strojeva: Gdje su preciznost velike brzine i toplinska stabilnost bitni za rezanje metala.
- Industrijske pumpe i kompresori: Rukovanje stalnim aksijalnim potiskom generiranim gibanjem tekućine.
- Automobilski pogonski sklopovi: Povećanje učinkovitosti prijenosnih sustava visokih performansi.
- Obnovljiva energija: Potpora složenim mjenjačima koji se nalaze u sustavima vjetroturbina.
Često postavljana pitanja (FAQ)
1. Zašto se kuglični ležajevi s kutnim kontaktom često koriste u paru?
Budući da jednoredni kutni kontaktni ležaj može podnijeti aksijalna opterećenja samo u jednom smjeru, oni se obično postavljaju u parovima (leđa u leđa, licem u lice ili tandem). To omogućuje sklopu da se nosi s dvosmjernim aksijalnim opterećenjima i povećava ukupnu krutost osovine.
2. Koji je materijal za kavez najbolji za primjenu pri velikim brzinama?
Za ekstremno velike brzine, često preporučujemo Fenolna smola or poliamid (najlon) kaveze jer su lagani i stvaraju manje centrifugalne sile. Za okruženja s teškim uvjetima rada ili visokim temperaturama, Strojno obrađeni mesing kavezi nude vrhunsku izdržljivost i rasipanje topline.
3. Kako UKL osigurava niske razine buke u svojim ležajevima?
Buka je obično rezultat hrapavosti površine ili onečišćenja. Koristimo procese super-završne obrade na trkaćim stazama kako bismo postigli površinu sličnu zrcalu i provodimo montažu u okruženju s kontroliranom prašinom, nakon čega slijedi 100% ispitivanje elektroničke buke.
4. Mogu li prilagoditi predopterećenje svog redoslijeda ležaja?
Da. Predopterećenje je kritično za kontrolu krutosti i vibracija. Možemo isporučiti ležajeve s laganim, srednjim ili teškim prednaprezanjem ili čak prilagođenim zazorima na temelju toplinskog širenja i profila opterećenja vaše specifične primjene.
5. Koja je korist od kupnje izravno od proizvođača sa sjedištem u Wuxiju kao što je UKL?
Radeći s integriranim industrijskim i trgovačkim poduzećem, eliminirate posredničke marže i dobivate izravan pristup tehničkoj podršci. Naša lokacija u Wuxiu globalno je središte za izvrsnost ležajeva, što nam omogućuje nabavu najboljih sirovina i pružanje učinkovite logistike našim klijentima širom svijeta.
