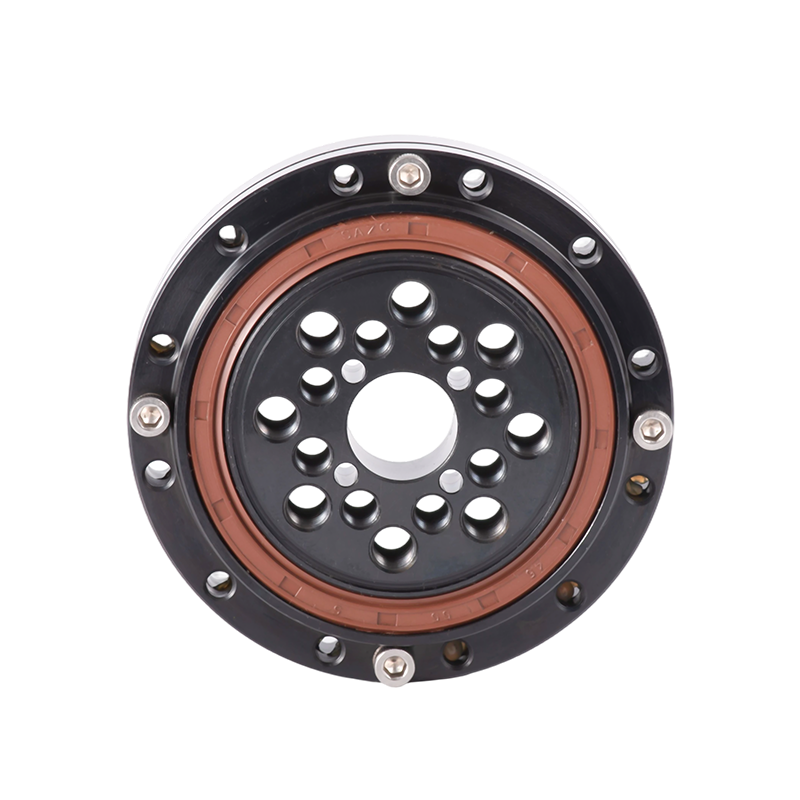

Precizni harmonijski reduktorski ležaj

Harmonijski reduktor uglavnom se sastoji od tri osnovne komponente: generatora harmonike, savijanja i krutog kotača. Također uključuje kruti ležaj (obično križni valjkasti ležaj) i fleksibilni ležaj (kuglični ležaj s dubokim utorima tankih stijena).

Unutarnji provrt fleksibilnog ležaja spaja se s vanjskim prstenom eliptičnog brijega. Vanjski prsten podvrgava se elastičnom deformacijom kroz kuglice koje se kotrljaju i spajaju se s unutarnjim promjerom otvora savijanja. Vanjski obod otvora za savijanje strojno je obrađen zupcima koji se zahvaćaju sa zubima krutog kotača. Budući da kruti kotač ima više zubaca nego savijanje, oni se zahvaćaju na dužoj osi, a odvajaju se na kratkoj osi. Dno savijanja je pričvršćeno na izlazni kraj, dok je kruti ležaj ugrađen na izlazni kraj reduktora za vanjski priključak.

Harmonijski reduktori naširoko se koriste u industrijama kao što su robotika, alatni strojevi i zrakoplovstvo. Zahtijevaju iznimno visoku preciznost, krutost i nosivost, čime se nameću strogi standardi za preciznost strojne obrade i montaže svih komponenti, posebno performansi ležaja.

Za krute ležajeve ključni pokazatelji su krutost, pouzdanost i točnost rotacije. Predopterećenje se obično primjenjuje prije otpreme kako bi se osigurala krutost. Za fleksibilne ležajeve maksimalna radijalna deformacija je osnovni parametar performansi.

Contact Us Kontaktirajte nas
PREV:RW križni valjkasti ležaj visokih performansi SLJEDEĆI:CSF G reduktorski ležaj visoke krutosti
  • Specifikacije
  • Kontaktirajte nas

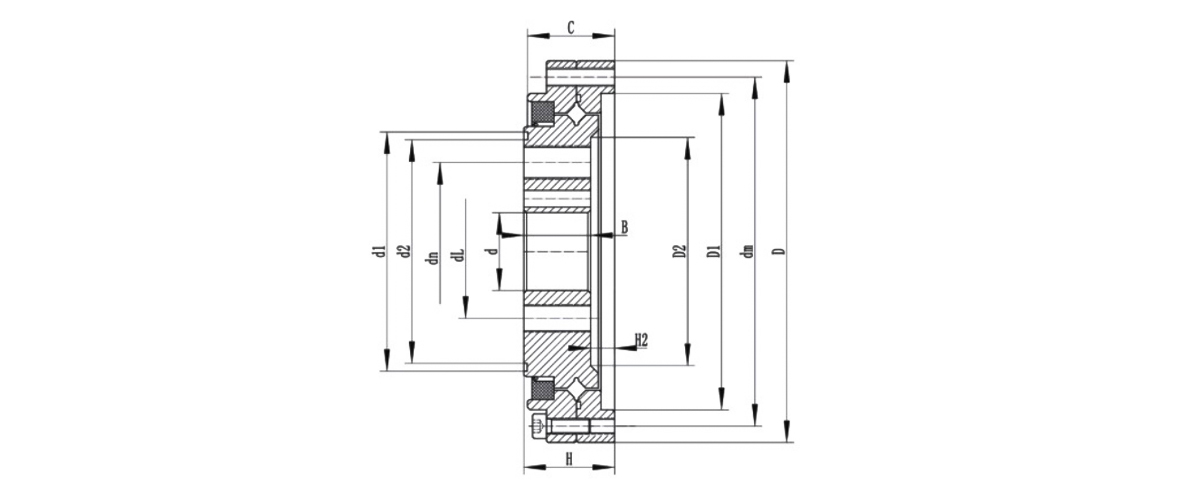

Vrsta ležaja Ukupna dimenzija (mm) Veličina instalacijske rupe (PCD&SPEC) Težina
D d C H B dm dn dl kg
CSF(G)-14 55 11 16 16.5 13.5 49 8-φ3.5 23 6-M4 17 6-M4 0.15
CSF(G)-17 62 10 16 16.5 13.5 56 10-φ3.5 27 6-M5 19 6-M5 0.24
CSF(G)-20 70 14 16 16.5 13.5 64 12-φ3.5 32 8-M6 24 8-M5 0.3
CSF(G)-25 85 20 18 18.5 16.5 79 16-φ3.5 42 8-M8 30 8-M6 0.45
CSF(G)-32 112 26 21.5 22.5 19 104 16-φ4.5 55 8-M10 40 8-M8 0.9
CSF(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
CSF(G)-50 157 32/40 30 31 28 147 16-φ5.5 84 8-M14 60 8-M14 2.8
CSF(G)-65 210 44/52 37 39 35 198 20-φ6.5 110 8-M16 80 8-M16 7.9
