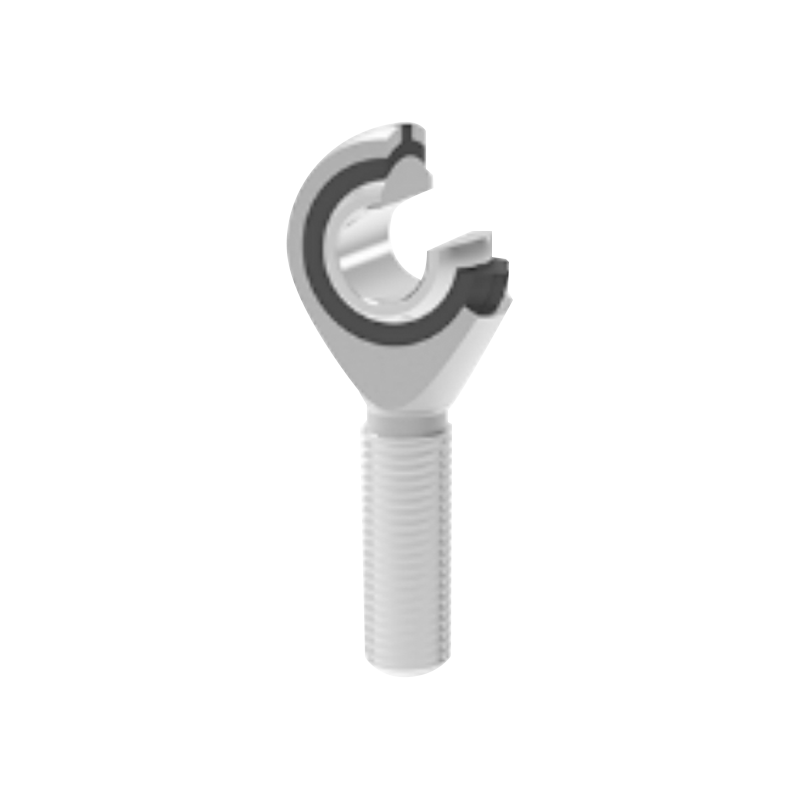

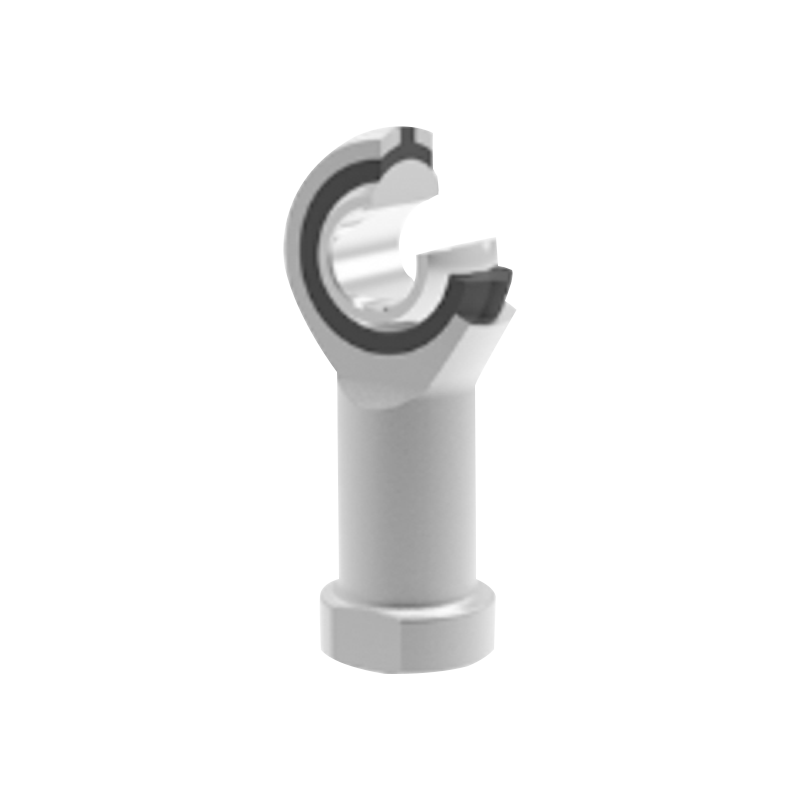

SIBP/SABP precizni ležaj na kraju šipke

Ova serija sastoji se od kompaktnih, samopodmazujućih sferičnih ležajeva na kraju šipke, koji se sastoje od tijela na kraju šipke, unutarnjeg prstena i PTFE plastične obloge. Tijelo kraja šipke izrađeno je od ugljičnog čelika s pocinčanom površinom; unutarnji prsten izrađen je od čelika za ležajeve, kaljenog i sferično tvrdo kromiranog. Njegova klizna površina izravno se spaja s PTFE plastikom, postižući rad bez podmazivanja.

Contact Us Kontaktirajte nas
PREV：SIK/SAK samopodmazujući ležajevi na kraju šipke ne zahtijevaju održavanje DALJE：SIZP samopodmazujući navojni ležaj na kraju šipke s PTFE umetkom
  • Opis
  • Specifikacije
  • Kontaktirajte nas

· Broj proizvoda:
SIBP…N 5～20
SABP…N 5～20
· Par kliznog trenja: Čelik / PTFE plastika
· Raspon radne temperature: -40℃～＋75℃
· Mogućnosti prilagodbe:
Prilagodba niti: Podržana je prilagodba nestandardnog koraka ili posebne preciznosti navoja.
Lijevi navoj: Broj modela i oznaka navoja lijevog navoja moraju sadržavati "L" i "lijevo". Primjer:
Unutarnji navoj: SILBP20N M20×1,5 lijevo 6H
Vanjski navoj: SALBP20N M20×1,5 lijevo 6g
Dostupni su ležajevi na kraju šipke s različitim usponima ili posebnim zahtjevima za preciznošću navoja.
Ako se radi o lijevom navoju, model ležaja i oznaka navoja moraju biti označeni sa "L" i "lijevo", na primjer: SILBP20N M20×1,5 lijevi 6H, SALBP20N M20×1,5 lijevi 6g.

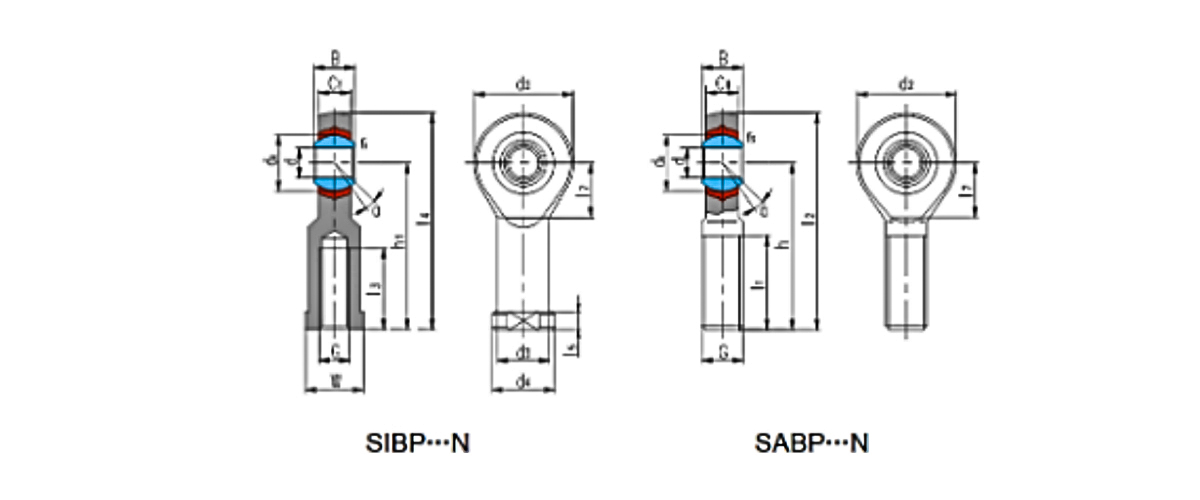

Ležaj
broj 		Dimenzije
mm/inč 		Nosivost
kN 		Težina
≈kg
d B dₖ C₁
max 		d₂ G
6H 		h₁ ja₃
min 		I₄ ja ₅ ja₇ W d₃ d₄ rₛ
min 		α°
≈ 		Dinamično Statični
SIBP5N 5 8 11.112 6 16 M5 27 14 35 4 B 9 9 11 0.3 13 3.25 5.3 0.016
SIBP6N 6 9 12.7 6.75 18 M6 30 14 39 5 9 11 10 13 0.3 13 4.25 6.8 0.028
SIBP8N 8 12 15.88 9 22 M8 36 17 47 5 11 14 12.5 16 0.3 14 7.1 114 0.044
SIBP10N 10 14 19.05 10.5 26 M10 43 21 56 6.5 13 17 15 19 0.3 14 9.8 14.3 0.072
SIBP12N 12 16 22.23 12 30 M12 50 24 65 6.5 15 19 17.5 22 0.3 13 13.2 17 0.108
SIBP14N 14 19 25.4 13.5 34 M14 57 27 74 8 16 22 20 25 0.3 16 17 27.5 0.161
SIBP16N 16 21 28.58 15 38 M16 64 33 83 8 17.5 22 22 27 0.3 15 21.4 34.5 0.225
SIBP18N 18 23 31.75 16.5 42 M18×1,5 71 36 92 10 19.5 27 25 31 0.6 15 26 41.5 0.295
SIBP20N 20 25 34.93 18 48 M20×1,5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 50 0.382

Ležaj
broj 		Dimenzije
mm/inč 		Nosivost
KN 		Težina
≈kg
d B dₖ C₁
max 		d₂ G
6g 		h ja₁
min 		ja₂ ja₇ rₛ
min 		α°
≈ 		Dinamično Statični
SABP6N 5 8 11.112 6 16 M5 33 20 41 - 0.3 13 3.25 5.3 0.016
SABP6N 6 9 12.7 6.75 18 M6 36 22 45 - 0.3 13 4.25 6.8 0.026
SABP8N B 12 15.88 9 22 M8 42 25 53 - 0.3 14 7.1 10 0.044
SABP10N 10 14 19.05 10.5 26 M10 48 29 61 - 0.3 14 9.8 12.5 0.072
SABP12N 12 16 22.23 12 30 M12 54 33 69 - 0.3 13 13.2 15 0.108
SABP14N 14 19 25.4 13.5 34 M14 80 38 77 - 0.3 16 17 25.5 0.161
SABP16N 16 21 28.58 15 38 M16 86 40 85 - 0.3 15 21.4 34.5 0.225
SABP18N 18 23 31.75 16.5 42 M18×1,5 72 44 93 23 0.6 15 26 41.5 0.295
SABP20N 20 25 34.93 18 46 M20×1,5 78 47 101 25 0.6 15 31 50 0.382
