Industrijski strojevi zahtijevaju precizan odabir ležajeva kako bi se osigurao pouzdan rad u zahtjevnim okruženjima. The 61844-2RS ležaj predstavlja specijalizirani zabrtvljeni kuglični ležaj s dubokim utorima dizajniran posebno za primjene koje zahtijevaju zaštitu od onečišćenja i produljene servisne intervale. Ovaj sveobuhvatni vodič istražuje specifikacije ležajeva, kriterije odabira i kvalificiranu procjenu dobavljača kako bi podržali informirane odluke o kupnji za vaše industrijske operacije.
Odabir ležaja utječe na pouzdanost opreme, troškove održavanja i kontinuitet proizvodnje. Razumijevanje tehničkih specifikacija, ograničenja performansi i mogućnosti dobavljača omogućuje optimizaciju performansi ležaja uz kontrolu ukupnih troškova vlasništva. Zatvorena konstrukcija dizajna 61844-2RS rješava ekološke izazove uobičajene u modernim industrijskim postrojenjima.

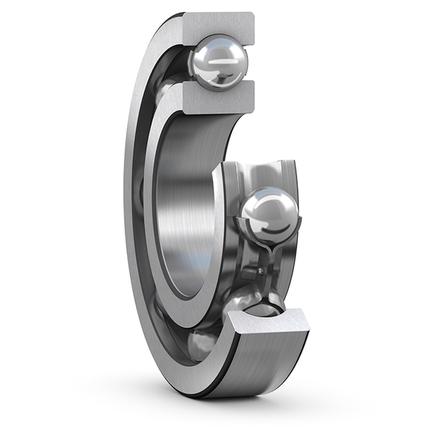

Oznaka ležaja slijedi standardiziranu nomenklaturu gdje svaka komponenta ima specifično tehničko značenje. Klasifikacija 61844-2RS označava kuglični ležaj s dubokim žljebovima s dvostrukim gumenim brtvama koje pružaju sveobuhvatnu zaštitu od kontaminacije.
| Komponenta oznake | Značenje | Tehnički značaj |
|---|---|---|
| 6 | Tip kugličnog ležaja s dubokim utorom | Radijalna i aksijalna nosivost |
| 18 | Klasifikacija serije 618 | Kategorija tankostijenog ležaja |
| 44 | Kod veličine provrta | Pretvara se u unutarnji promjer od 220 mm |
| 2RS | Dvostruke gumene brtve s obje strane | Potpuna zaštita od kontaminacije |
Ležaj postoji pod više varijanti nomenklature koje odražavaju povijesne sustave označavanja i kodiranje specifično za proizvođača:
Varijanta 2Z nudi konstrukciju metalnog štita umjesto gumenih brtvila, dopuštajući povećanu maksimalnu brzinu uz žrtvovanje učinkovitosti brtvljenja. Odabir između 2RS zatvorenog i 2Z dizajna štita ovisi o specifičnim uvjetima okoline i zahtjevima za brzinu.
Ležaj 61844-2RS ima tankostjenu konstrukciju koja optimizira iskorištenost prostora uz zadržavanje odgovarajuće nosivosti. Sljedeća tablica predstavlja sveobuhvatne specifikacije dimenzija:
| Parametar | Vrijednost | Napomena o prijavi |
|---|---|---|
| Unutarnji promjer (d) | 220 mm | Veličina provrta za pričvršćivanje osovine |
| Vanjski promjer (D) | 270 mm | Promjer provrta kućišta |
| Širina (B) | 24 mm | Aksijalna mjera ležaja |
| Minimalni polumjer ispupčenja (r) | 1,5 mm | Razmatranje dizajna vratila |
| Težina | 2,6 do 2,85 kg | Po jedinici mase ležaja |
Precizno razumijevanje montažnih dimenzija osigurava pravilnu ugradnju ležaja i sprječava oštećenje ugradnje:
Razumijevanje vrijednosti nosivosti temeljno je za odabir ležaja i osigurava odgovarajuće sigurnosne granice tijekom životnog vijeka:
| Vrsta nosivosti | Vrijednost (kN) | Kontekst primjene |
|---|---|---|
| Dinamičko opterećenje (Cr) | 78 | Nosivost rotirajućih ležajeva |
| Statička nosivost (Cor) | 110 | Stacionarni ili početni uvjeti opterećenja |
Oznake nosivosti postavljaju temelj za izračunavanje životnog vijeka ležaja pomoću standardiziranih inženjerskih formula. Dinamička ocjena opterećenja odnosi se na rotirajuće ležajeve dok se statičke ocjene odnose na stacionarne scenarije i uvjete pokretanja opreme. Ove vrijednosti predstavljaju referentne specifikacije industrijskog standarda primjenjive na izračune dizajna ležaja.
Ležaj 61844-2RS učinkovito radi unutar definiranih raspona brzine određenih vrstom brtvljenja, metodom podmazivanja i karakteristikama rasipanja topline:
| Vrsta podmazivanja | Maksimalna brzina (rpm) | Tehničke napomene |
|---|---|---|
| Podmazan mašću (2RS brtve) | 1200-1300 (prikaz, stručni). | Standardni zabrtvljeni ležaj, primjene s manjim brojem okretaja |
| Podmazan uljem (2RS brtve) | 1500-1600 | Zatvoreni dizajn ne ograničava cirkulaciju ulja za veće brzine |
Ležaj 61844-2RS učinkovito radi u temperaturnom rasponu od -30°C do 120°C, pri čemu je ovaj raspon određen elastičnošću gumene brtve i toplinskom stabilnošću masti. Temperature iznad 120°C predstavljaju rizik za cjelovitost gumene brtve i performanse masti. Objekti koji se suočavaju s dugotrajnim okruženjima visoke temperature trebali bi se posavjetovati s dobavljačima ležajeva u vezi sa specijaliziranim varijantama masti za visoke temperature i opcijama materijala za brtvljenje.
Ležaj se standardno isporučuje s C3 klasifikacijom zazora, što ukazuje na povećani unutarnji razmak u usporedbi sa standardnim ležajevima klase C0. Ovaj odabir klirensa pruža ključne prednosti:
Klasifikacija zazora C3 predstavlja optimalan izbor za ležaj 61844-2RS kada radne temperature prelaze standardne uvjete okoline ili kada dolazi do toplinskih ciklusa tijekom normalnog rada.
Oznaka 2RS označava gumene brtve postavljene na obje strane ležaja, stvarajući kontinuiranu zaštitu od vanjske kontaminacije. Ova zabrtvljena konstrukcija pruža mjerljive prednosti koje opravdavaju premiju troškova u odnosu na dizajne s otvorenim ležajevima:
| Prednost pečata | Operativna korist |
|---|---|
| Dvostrani gumeni brtveni kontakt | Potpuna zaštita od prašine, vode i prodora kemikalija |
| Prethodno podmazana šupljina mašću | Produljeno zadržavanje podmazivanja i smanjena učestalost održavanja |
| Tvornički punjeni dizajn ležaja | Rad spreman za ugradnju bez potrebe za početnim podmazivanjem |
| Zatvorena konstrukcija | Niži troškovi održavanja i produljeni intervali podmazivanja |
Ležaj 61844-2RS dolazi tvornički napunjen specijaliziranom mašću za ležajeve formuliranom da osigura dosljedno podmazivanje u cijelom radnom temperaturnom rasponu. Standardne formulacije masti uključuju mogućnosti za visoke temperature koje podržavaju produljeni rad u toplinski zahtjevnim okruženjima bez degradacije performansi.
Razmatranja ponovnog podmazivanja: Kada rad ležaja zahtijeva nadopunjavanje masti, dobavljači ležajeva preporučuju formulacije koje održavaju stabilnost viskoznosti i mehaničku stabilnost u različitim temperaturnim varijacijama. Miješanje nekompatibilnih vrsta masti može rezultirati degradacijom performansi, povećanim trenjem i ubrzanim obrascima trošenja.
Industrijske primjene ponekad zahtijevaju procjenu između zatvorenog dizajna 61844-2RS i alternative 61844-2Z koja sadrži metalne štitove umjesto gumenih brtvila:
| Karakteristike dizajna | 61844-2RS Zapečaćeno | 61844-2Z Zaštićen |
|---|---|---|
| Zaštita od kontaminacije | Vrhunska učinkovitost gumene brtve | Umjerena zaštita metalnim štitom |
| Sposobnost brzine | Umjereno (1200-1600 o/min) | Moguće veće maksimalne brzine |
| Karakteristike trenja | Veća otpornost brtve na trenje | Manje trenje, bolje performanse brzine |
| Zadržavanje masti | Izvrsno zadržavanje, smanjeno curenje | Umjerena sposobnost zadržavanja |
| Zahtjevi za održavanje | Potrebna minimalna intervencija | Potrebno češće održavanje |
Odabir između dizajna 2RS i 2Z trebao bi dati prioritet uvjetima okoline, potrebnim rasponima brzina i dostupnim resursima za održavanje. Zatvoreni dizajni pružaju vrhunsku zaštitu u kontaminiranim okruženjima, dok oklopljeni dizajni optimiziraju performanse u čistim, brzim aplikacijama.
Oznaka serije 618 označava konstrukciju ležaja tankih stijenki, optimizirajući unutarnji promjer u odnosu na vanjske mjere promjera i širine. Ova učinkovita geometrija pruža značajne prednosti u prostorno ograničenim industrijskim primjenama:
Konstrukcija tankih stijenki ne ugrožava nosivost unatoč smanjenim dimenzijama. Ležaj učinkovito podnosi i radijalna i aksijalna opterećenja putem optimizirane unutarnje geometrije i preciznog dizajna kotrljajućeg elementa. Ova karakteristika izvedbe omogućuje proizvođačima opreme da smanje ukupnu veličinu opreme uz zadržavanje strukturalnog integriteta i pouzdanosti.
2RS zatvorena varijanta rješava posebne izazove u industrijskim sektorima gdje izloženost kontaminaciji prijeti dugovječnosti ležaja:
Ležaj 61844-2RS služi različitim industrijskim sektorima gdje zabrtvljena konstrukcija tankih stijenki pruža bitnu zaštitu od kontaminacije i učinkovitost kompaktnog prostora:
Industrijski objekti predstavljaju različite uvjete okoline koje dizajn zabrtvljenog ležaja učinkovito ublažava:
Pažljiva provjera prije ugradnje osigurava ispravno stanje ležaja i sprječava oštećenja tijekom ugradnje:
Ugradnja kućišta ležaja: Vanjski promjer ležaja leži u provrtu kućišta, zahtijevajući pažljivo umetanje kako bi se spriječilo oštećenje brtve. Ugradbeni rukavci ili konusni alati štite geometriju usne brtve tijekom umetanja. Ugradnja preše trebala bi koristiti kalibriranu opremu koja postupno primjenjuje silu unutar specifikacija proizvođača.
Razmatranja ugradnje osovine: Unutarnji prsten ležaja sjedi na osovini na određenom mjestu, s pravilnim aksijalnim pozicioniranjem kritičnim za raspodjelu opterećenja i cjelovitost brtve. Geometrija ramena vratila mora se prilagoditi širini ležaja bez razmaka koji dopuštaju aksijalno pomicanje tijekom rada.
Zatvorena konstrukcija ležaja stvara specifičnu ranjivost tijekom instalacije koja zahtijeva zaštitne mjere:
Karakteristike buke ležaja progresivno se mijenjaju kako se razvija unutarnje trošenje. Normalan rad proizvodi gotovo nečujnu rotaciju dok pokvareni ležajevi stvaraju jasne akustične potpise:
Temperatura ležaja pruža objektivne podatke o predviđanju kvarova koji podržavaju planiranje preventivnog održavanja. Normalan rad održava stabilne temperature blizu ambijentalne plus toplina koju stvara opterećenje. Pretjerano povišena temperatura ukazuje na:
Oprema za mjerenje ubrzanja detektira obrasce vibracija specifične za ležaj koji ukazuju na progresiju trošenja. Defekti kotrljajućih elemenata u ranoj fazi generiraju karakteristične vibracijske potpise na predvidljivim frekvencijama koje su izravno povezane s geometrijom ležaja i brzinom rotacije. Progresivno pogoršanje povećava amplitudu vibracija dok proširuje frekvencijski sadržaj preko širih raspona.
Vanjski pregled ležaja identificira probleme u razvoju prije nego što unutarnje oštećenje postane kritično:
Identificiranje kvalificiranih dobavljači ležajeva zahtijeva sustavnu procjenu višestrukih dimenzija sposobnosti koje se protežu izvan jednostavne usporedbe cijena. Odabir dobavljača značajno utječe na kvalitetu ležaja, dostupnost tehničke podrške i pouzdanost opskrbnog lanca za vaše proizvodne operacije.
Ugledni dobavljači ležajeva održavaju formalne sustave upravljanja kvalitetom pokazujući predanost dosljednim standardima proizvoda. Relevantni certifikati uključuju:
Vodeći dobavljači ležajeva pružaju opsežne tehničke resurse koji podržavaju informirane odluke o kupnji:
| Služba za podršku | Vrijednost to Operations |
|---|---|
| Pomoć pri izračunavanju opterećenja | Osigurava prikladnost odabira ležaja za specifične primjene |
| Savjetovanje o inženjerstvu aplikacija | Optimizira izbor ležaja i strategiju montaže |
| Dokumentacija smjernica za instalaciju | Sprječava oštećenje instalacije i osigurava cjelovitost brtve |
| Podrška za analizu kvarova | Identificira temeljne uzroke omogućujući korektivne operativne promjene |
| Potpuna dokumentacija o specifikaciji proizvoda | Tehnički podaci koji podržavaju provjeru dizajna i sukladnost |
Kontinuitet proizvodnje ovisi o raspoloživosti ležaja kada planovi proizvodnje zahtijevaju zamjenske komponente. Procjena dobavljača treba procijeniti:
Krivotvoreni ležajevi predstavljaju trajne rizike u opskrbnom lancu u svim industrijskim sektorima. Kvalificirani dobavljači provode mjere provjere autentičnosti koje štite od lažnih proizvoda:
Troškovi nošenja predstavljaju samo dio ukupnih troškova vlasništva uključujući rad ugradnje, intervencije održavanja i posljedice zastoja u proizvodnji. Odabir dobavljača trebao bi uravnotežiti jedinične cijene s osiguranjem kvalitete, tehničkom podrškom i čimbenicima pouzdanosti. Konkurentne jedinične cijene u kombinaciji s osiguranjem kvalitete i tehničkom podrškom obično stvaraju niže ukupne troškove od pristupa nabavi s minimalnim troškovima.
Dizajni zatvorenih ležajeva smanjuju učestalost održavanja u usporedbi s konfiguracijama otvorenih ležajeva, ali sustavni protokoli održavanja značajno produljuju radni vijek:
Dugovječnost ležaja uvelike ovisi o zaštiti radne okoline i disciplini održavanja:
Isplativo upravljanje ležajevima zahtijeva pravovremene odluke o zamjeni na temelju pokazatelja istrošenosti, a ne proizvoljnih vremenskih intervala. Prediktivni pristupi održavanju korištenjem analize vibracija, praćenja temperature i akustične analize omogućuju optimalno vrijeme zamjene, pouzdanost balansiranja s isplativošću. Produženi vijek trajanja ležaja u kombinaciji sa smanjenom učestalošću zamjene izravno poboljšava strukturu operativnih troškova.
Ležaj 61844-2RS postoji unutar šireg ekosustava sličnih dizajna više proizvođača. Razumijevanje informacija o unakrsnim referencama pomaže identificirati ekvivalentne ležajeve kada je potrebna fleksibilnost opskrbnog lanca ili optimizacija troškova:
Prilikom ocjenjivanja ekvivalenata ležajeva, provjerite zadovoljavaju li zamjenski ležajevi ove kritične parametre:
Ugledni dobavljači ležajeva održavaju detaljnu unakrsnu referentnu dokumentaciju koja omogućuje brzu identifikaciju ekvivalentnih modela iz njihovih portfelja proizvoda. Ovaj se resurs pokazuje neprocjenjivim kada planovi proizvodnje zahtijevaju ubrzanu zamjenu ležaja i kada se fleksibilnost lanca opskrbe pokaže neophodnom.
Oznaka 2RS označava da ležaj ima gumene brtve s obje strane, pružajući sveobuhvatnu zaštitu od kontaminacije. 2 označava dvostruke brtve dok RS označava gumene brtve. Ova zabrtvljena konstrukcija stvara kontrolirano unutarnje okruženje održavajući dosljedno podmazivanje i isključujući zagađivače iz okoliša, čineći 2RS ležajeve prikladnim za primjene koje zahtijevaju produljene servisne intervale i minimalne intervencije održavanja.
Ležaj 61844-2RS uključuje gumene brtve koje pružaju vrhunsku zaštitu od kontaminacije, ali rade pri umjerenim brzinama do 1600 o/min. Varijanta 61844-2Z koristi metalne štitnike umjesto gumenih brtvila, omogućujući veću brzinu rada uz žrtvovanje učinkovitosti brtvljenja. Odabir ovisi o razinama onečišćenja okoliša i potrebnim rasponima brzina za vašu specifičnu primjenu.
Ležaj 61844-2RS podržava dinamička opterećenja do 78 kN i statička opterećenja do 110 kN prema referentnim specifikacijama industrijskog standarda. Stvarni kapacitet opterećenja za specifične primjene ovisi o radnoj brzini, očekivanom vijeku trajanja, rasporedu montaže i čimbenicima okoline. Konzultiranje detaljnih metodologija izračuna vijeka opterećenja ili angažiranje tehničke podrške dobavljača ležaja osigurava odgovarajući odabir ležaja za zahtjevne primjene.
Tvornički zabrtvljeni ležajevi 61844-2RS zahtijevaju minimalno ponovno podmazivanje tijekom radnog vijeka zbog unutrašnjeg zadržavanja masti. Učestalost ponovnog podmazivanja ovisi o radnoj brzini, opterećenju, temperaturnim uvjetima i intenzitetu radnog ciklusa. Neke aplikacije rade dulje vrijeme bez dodatnog podmazivanja, dok kontinuirani rad velike brzine može zahtijevati povremenu dopunu masti prema preporukama proizvođača. Praćenje stanja masti putem vizualnog pregleda rješava promjenu boje ili sušenje koje ukazuje na potrebu ponovnog podmazivanja.
Standardni ležaj 61844-2RS učinkovito radi do približno 120 stupnjeva Celzijusa, a ovo ograničenje određuje elastičnost gumene brtve i toplinska stabilnost masti. Produženi rad na visokim temperaturama zahtijeva procjenu toplinskih svojstava formulacije masti i potvrdu da unutarnje gumene brtve održavaju učinkovitost brtvljenja na povišenim temperaturama. Specijalizirane varijante masti za visoke temperature mogu proširiti sposobnost radne temperature, iako izmjene zahtijevaju izričitu provjeru prije specifikacije.
Klasifikacija zazora označava unutarnji razmak između komponenti ležaja. Zazor C3 označava povećani unutarnji razmak u usporedbi sa standardnim ležajevima klase C0. Ležaj 61844-2RS koji se isporučuje u C3 zazoru prilagođava se toplinskom širenju tijekom rada na visokim temperaturama i smanjuje unutarnje naprezanje u uvjetima povišene temperature. Ovaj odabir zazora pokazao se posebno vrijednim u primjenama sa značajnim temperaturnim varijacijama ili dugotrajnim radom na visokim temperaturama.
Rani pokazatelji kvara uključuju povećanu buku ležaja, povišenu radnu temperaturu, promjene uzorka vibracija otkrivene praćenjem akcelerometra i vizualni pregled koji otkriva otvrdnjavanje brtve ili promjenu boje masti. Uspostavljanje osnovnih vibracijskih signatura i mjerenja temperature tijekom normalnog rada omogućuje usporedbu trendova identificirajući progresivno pogoršanje. Rješavanje ovih ranih znakova upozorenja kroz zamjenu ležaja sprječava neočekivani kvar opreme i s tim povezane poremećaje u proizvodnji.
Prioriteti održavanja ležajeva uključuju zaštitu okoliša koja smanjuje izloženost kontaminaciji, kontrolu radne temperature koja sprječava toplinsku degradaciju, sustavnu provjeru poravnanja koja sprječava abnormalne uzorke opterećenja, praćenje vibracija koje omogućuje prediktivno planiranje zamjene i dokumentirane zapise o održavanju koji podržavaju analizu performansi. Ovi elementi zajedno produljuju životni vijek ležaja dok istovremeno poboljšavaju radnu pouzdanost i smanjuju ukupne troškove vlasništva.
Odabir dobavljača trebao bi procijeniti certifikate sustava upravljanja kvalitetom, mogućnosti tehničke podrške, pouzdanost opskrbnog lanca, mehanizme osiguranja autentičnosti proizvoda i ukupne troškove vlasništva, a ne samo jediničnu cijenu. Vodeći dobavljači pružaju detaljnu dokumentaciju proizvoda, podršku inženjeringa aplikacija, pomoć pri analizi kvarova i dostupnost inventara koji podupiru rasporede proizvodnje. Konkurentne cijene u kombinaciji s osiguranjem kvalitete i tehničkom podrškom obično stvaraju niže ukupne troškove od pristupa nabavi s minimalnim troškovima.
Dizajni ležajeva postoje u nizu više dimenzija optimiziranih za različite zahtjeve prostora i opterećenja. Serija 618 predstavlja tankostjenu konstrukciju koja maksimizira unutarnji promjer provrta u odnosu na vanjski promjer i širinu. Odabir odgovarajuće serije ležaja ovisi o raspoloživom prostoru za montažu, zahtjevima opterećenja, mogućnostima brzine i uvjetima okoline. Savjetovanje s referentnom dokumentacijom dobavljača ležajeva pomaže u prepoznavanju alternativa koje odgovaraju vašim specifičnim zahtjevima dimenzija i performansi.
Oznaka serije 618 označava tankostjenu konstrukciju ležaja koja optimizira unutarnji promjer provrta u odnosu na mjerenja vanjskog promjera. Ova učinkovita geometrija smanjuje zahtjeve za veličinom kućišta i osovine, a istovremeno zadržava kapacitet nosivosti, pružajući prednosti u pogledu učinkovitosti prostora u redizajnu opreme. Konstrukcija tankih stijenki smanjuje masu ležaja u usporedbi sa standardnim izvedbama uz očuvanje radijalne i aksijalne nosivosti.
Zatvorena konstrukcija ležaja pruža potpunu zaštitu od onečišćenja, produženo zadržavanje podmazivanja, smanjenu učestalost održavanja i duži vijek trajanja u usporedbi s otvorenim dizajnom ležaja. Tvornički zapečaćeni ležajevi dolaze unaprijed podmazani i spremni za trenutnu ugradnju bez početnog podmazivanja, smanjujući zahtjeve za radnom snagom pri montaži. Smanjenje održavanja i produženi servisni intervali obično nadoknađuju viši jedinični trošak nižim ukupnim troškovima vlasništva tijekom vijeka trajanja ležaja.
