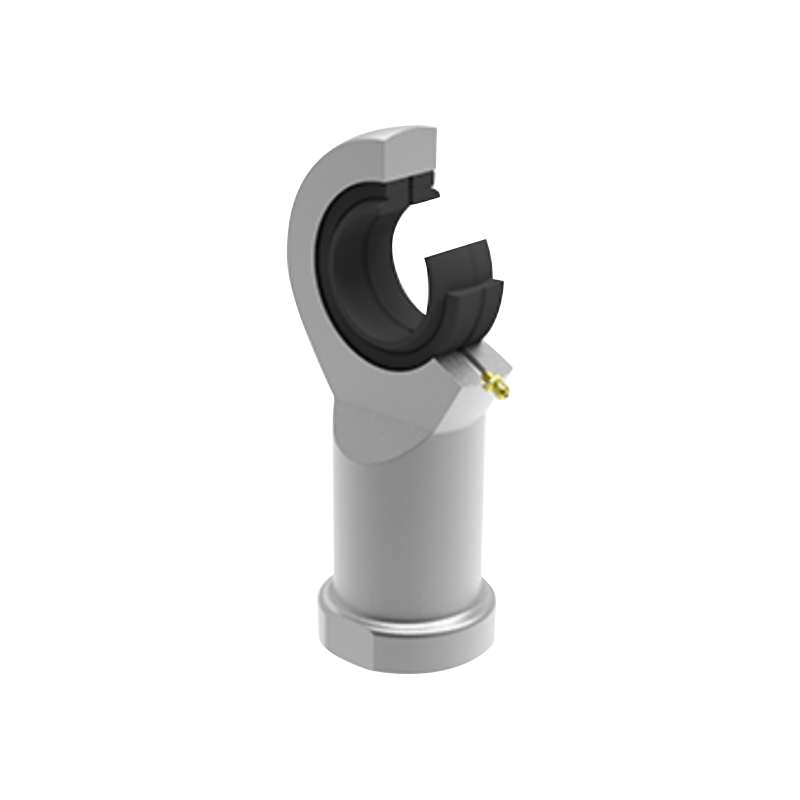

SI čelični ležaj na kraju čelične šipke

Sastavljeni sferični klizni ležajevi sastavljeni su od tijela klipnjače i radijalnog sferičnog kliznog ležaja GE…E ili GE…ES. Tijelo kraja šipke izrađeno je od ugljičnog čelika s pocinčanom površinom. Osim modela sa sufiksom "E", ostali modeli se mogu podmazati preko čašice za ulje ili ušice na kraju šipke.

Contact Us Kontaktirajte nas
PREV：No previous product DALJE：SA Ležaj na kraju šipke presvučen cinkom
  • Opis
  • Specifikacije
  • Kontaktirajte nas

· Broj proizvoda:
SI…E 5～12
SI…ES 15～80
· Par kliznog trenja: Čelik/Čelik
· Raspon radne temperature: 50℃～+150℃
1) Nije podmazan.
2) Podmazan samo preko ušice na kraju šipke.
Dostupni su sferni klizni ležajevi na kraju šipke s različitim usponima ili posebnim zahtjevima za preciznost navoja.
Za lijeve navoje, model ležaja i oznaka navoja moraju sadržavati "L" i "lijevo", na primjer: SIL20ES M20×1,5 lijevo 6H.

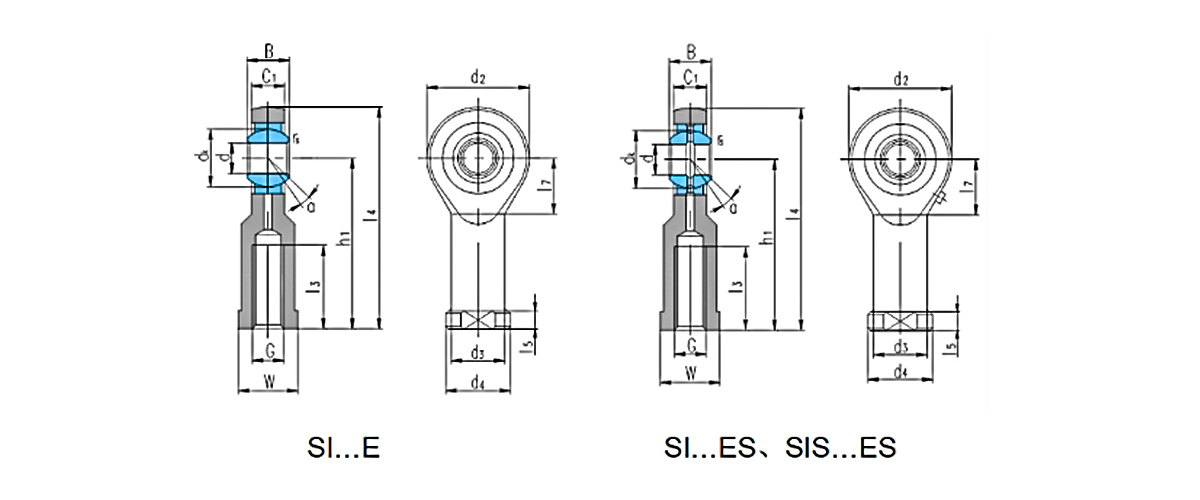

Ležaj
broj 		Dimenzije
mm 		Nosivost kN Težina
≈kg
d B dK C₁
max 		d₂ G
6H 		h₁ ja₃
min 		I₄ ja ₅ ja₇ W d₃ d4 rs
min 		a°
≈ 		Dinamično Statični
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES 2) 20 16 29 13.5 53 M20×1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 11.7
