Ležajevi jastuka

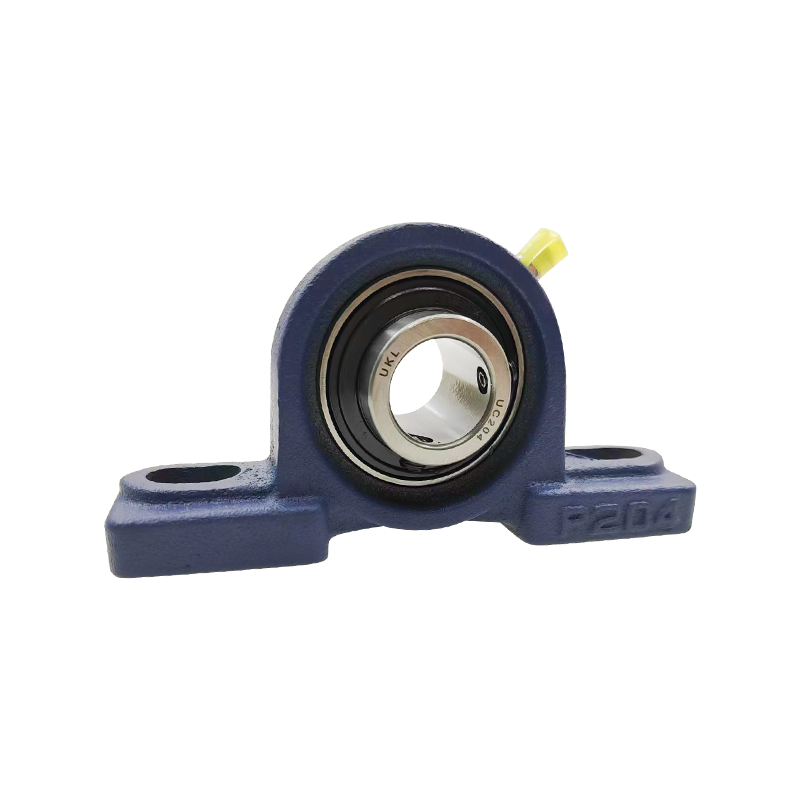

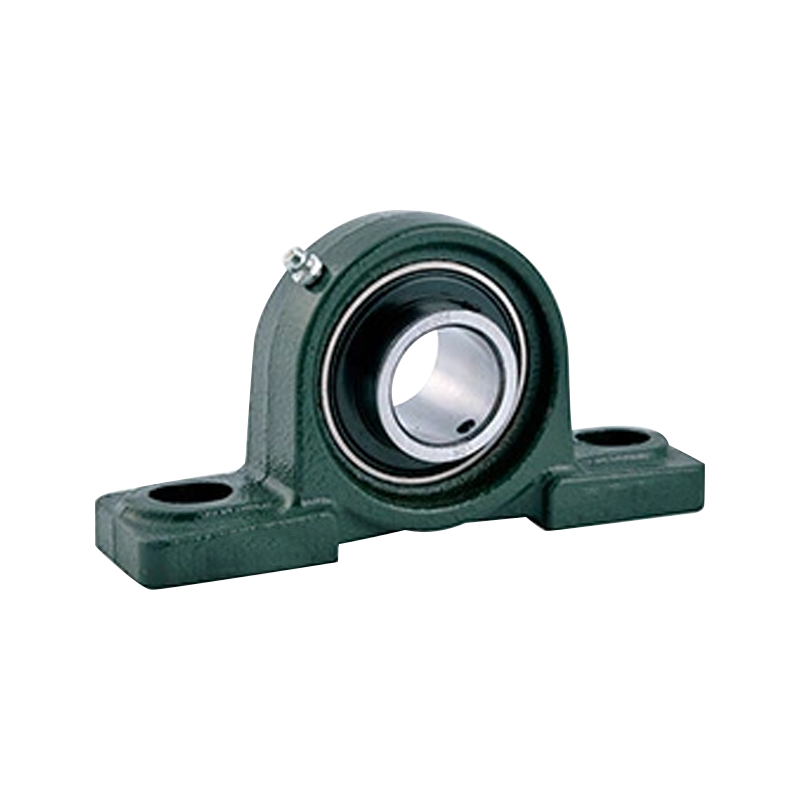

Jastučni ležaj, također poznat kao plummer block, potporna je struktura dizajnirana za pomoć u stabilizaciji rotirajuće osovine korištenjem kompatibilnih ležajeva i niza povezanih komponenti.

Ovaj tip ležaja sadrži montažni blok (jastučni blok). Ležaj je ugrađen unutar montažnog bloka.

Ležajevi jastuka najčešće se koriste u primjenama s niskim okretnim momentom. Prorezi ili provrti u bazi ležaja ili nogama ležaja omogućuju jednostavno sastavljanje i podešavanje.

Contact Us Kontaktirajte nas
PREV:Nema prethodnog proizvoda SLJEDEĆI:Ležajevi jastuka s urezanom bazom
  • Specifikacije
  • Kontaktirajte nas

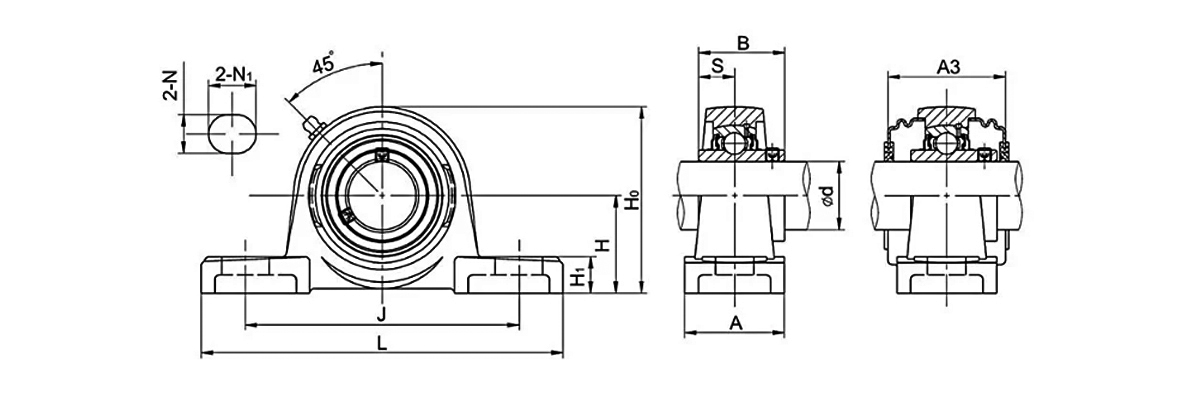

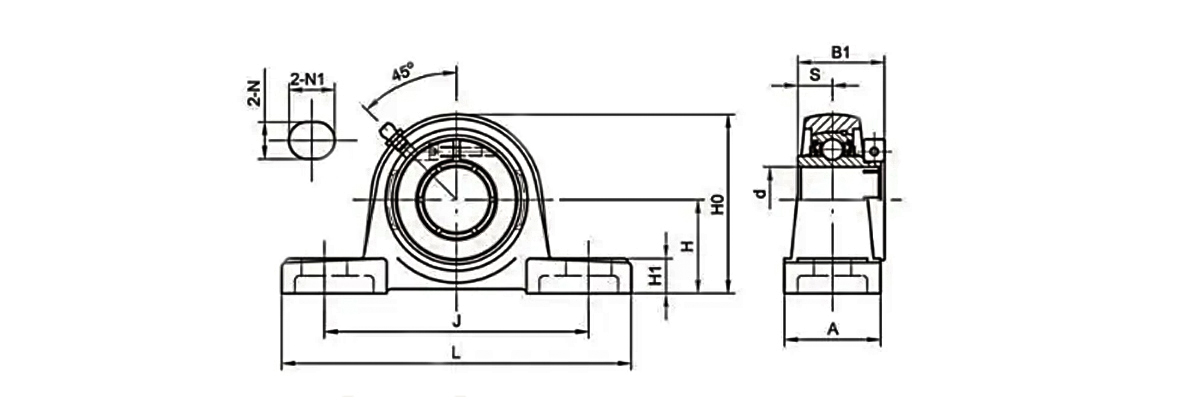

jedinica br. Promjer osovine Dimenzije (mm) Veličina vijka
(mm) 		Težina
(kg)
d H L J A N N1 H1 Ho B S A3
(u) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

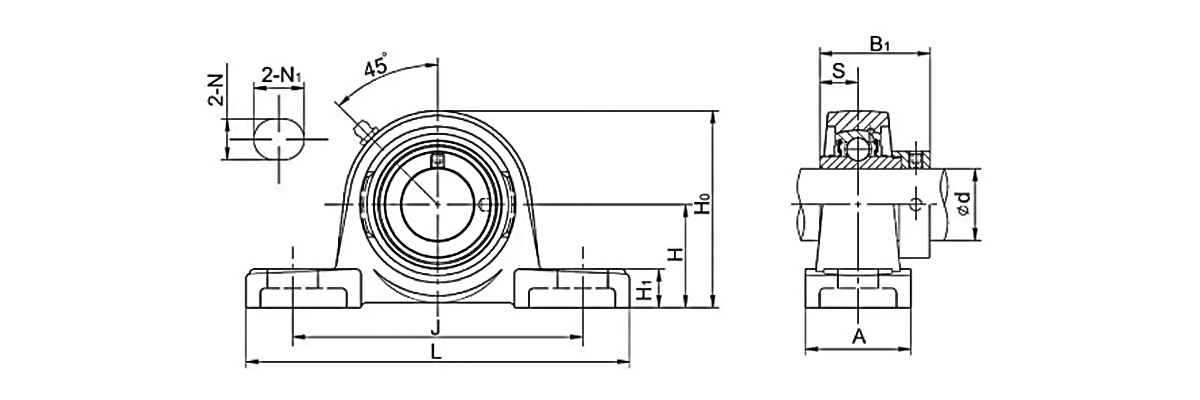

jedinica br. Promjer osovine Dimenzije (mm) Veličina vijkae
(mm) 		Težina
(kg)
d H L J A N N1 H1 Ho B1 S
(u) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

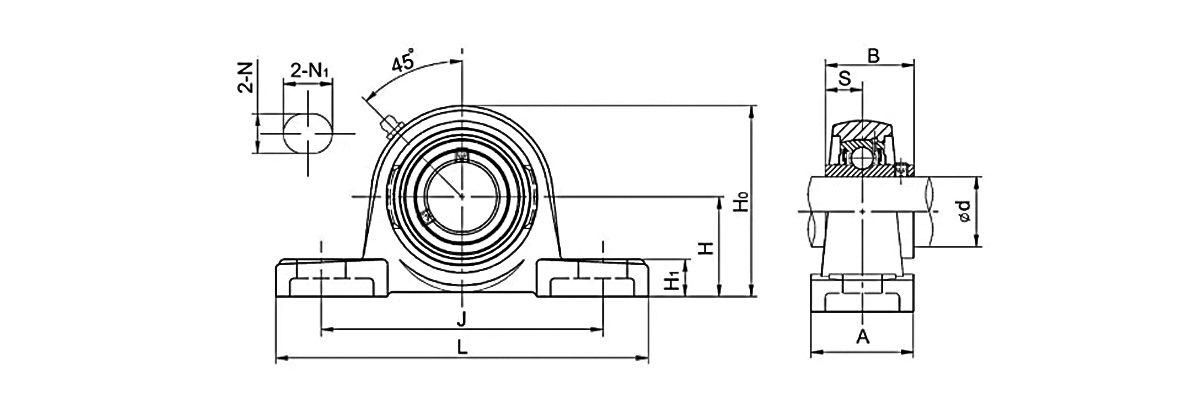

jedinica br. Promjer osovine Dimenzije (mm) Veličina vijkae
(mm) 		Težina
(kg)
d H L J A N N1 H1 Ho B1 S
(u) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

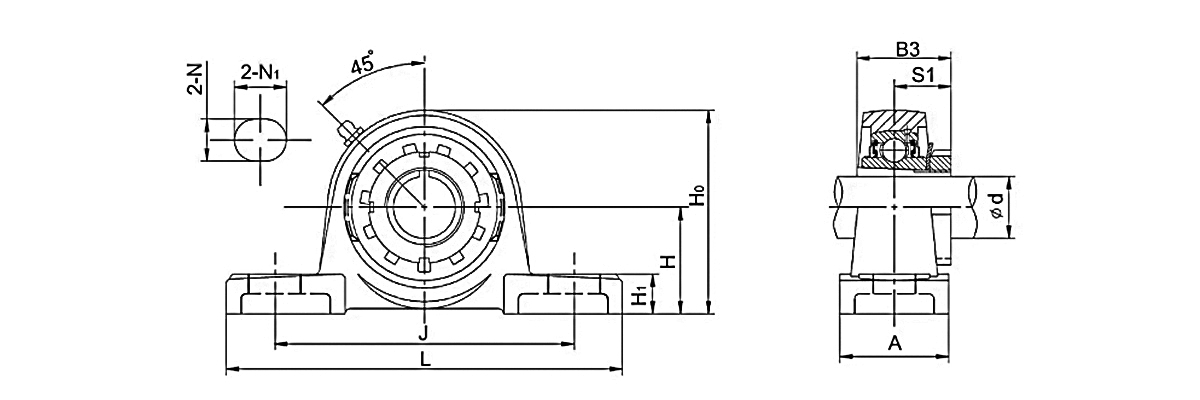

jedinica br. Promjer osovine Dimenzije (mm) Veličina vijkae
(mm) 		Težina
(kg)
d H L J A N N1 H1 Ho B3 S1
(u) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

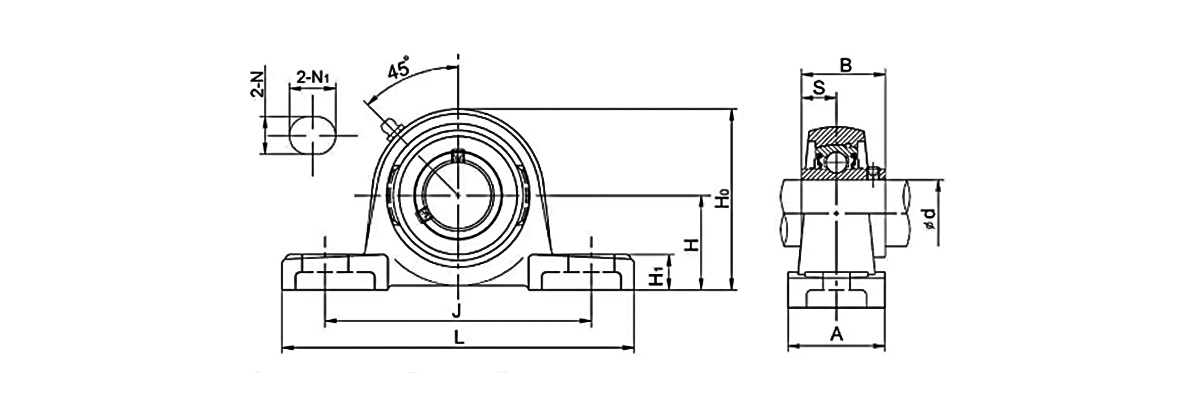

jedinica br. Promjer osovine Dimenzije (mm) Veličina vijkae Težina
d H L J A N N1 H1 Ho B S (mm) (kg)
(u) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

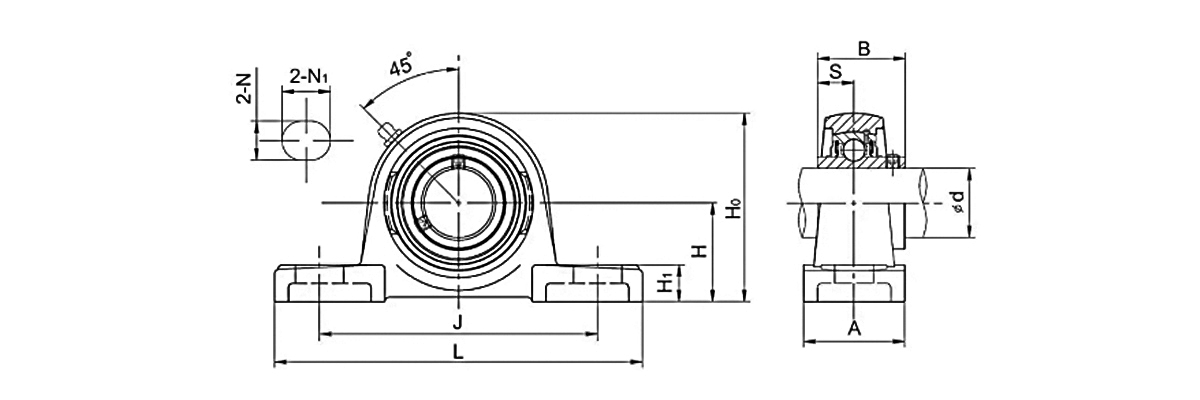

jedinica br Osovina d Dimenzije (mm) Veličina vijka (mm) Težina (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#unos#]

Preporučeni proizvodi

Inženjering budućnosti kretanja
O UKL
Osnovan 2020., UKL Bearing Manufacturing Co., Ltd. (Wuxi) je Kina Ležajevi jastuka dobavljači i OEM/ODM Ležajevi jastuka tvrtka, integrirano industrijsko i trgovačko poduzeće koje se fokusira na preciznu proizvodnju, kombinirajući istraživanje i razvoj, proizvodnju i prodaju.
Tvrtka je specijalizirana za visokoučinkovita rješenja ležajeva, pružajući tehničku podršku globalnim industrijama s iznimno visokim zahtjevima za preciznošću i pouzdanošću.

S više od 200 vještih stručnjaka i potpuno moderniziranom proizvodnom bazom, objekti UKL pokrivaju cijeli proizvodni proces – kovanje, žarenje, tokarenje, toplinsku obradu, brušenje i automatsku montažu.
Koristeći više od 15 godina iskustva u OEM/ODM izvozu, UKL brzo odgovara na potrebe kupaca, nudeći fleksibilne i prilagođene usluge klijentima diljem Europe, Azije, Afrike i Bliskog istoka.

Ukl Bearing Manufacturing Co.,Ltd Više o nama Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    godina

    Iskustvo u industriji

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Raznolikost modela

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Broj zaposlenika

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Godišnja izvozna vrijednost

Ukl Bearing Manufacturing Co.,Ltd
Certifikat časti
Vijesti
Montirani ležajevi Industrijsko znanje

UCP214 jastučni ležaj: ultimativni vodič za specifikacije, ugradnju i unakrsne reference

The UCP214 ležaj predstavlja standardiziranu montiranu jedinicu ležaja koja kombinira robusno kućište od lijevanog željeza s precizno konstruiranim radijalnim umetnutim kugličnim ležajem. Ova je jedinica dizajnirana za pružanje pouzdane podrške za rotirajuće osovine u širokom spektru industrijskih strojeva, od poljoprivredne opreme do sustava za rukovanje materijalom i transportnih traka. Razumijevanje njegovih tehničkih specifikacija, sastava materijala i odgovarajućih kriterija odabira ključno je za inženjerske stručnjake i stručnjake za nabavu koji traže optimalnu izvedbu i dugovječnost.

Tehnička arhitektura i značajke dizajna

Ležajna jedinica UCP214 jastuka sastoji se od dvije primarne komponente: kućišta i umetka ležaja. Kućište, proizvedeno od visokokvalitetnog sivog lijeva, pruža krutu montažnu bazu s dvije rupe za vijke za sigurno pričvršćivanje na potporne strukture. Uložak ležaja ima široki unutarnji prsten s proširenim ramenima na obje strane, uključujući postavljene vijke za pozitivno zaključavanje vratila. Ovaj dizajn osigurava pouzdan prijenos zakretnog momenta i sprječava aksijalni pomak tijekom rada.

Sposobnost samoporavnavanja ležaja UCP214 zaslužuje posebnu pozornost. Sferni vanjski promjer umetka ležaja spaja se s odgovarajućom sfernom površinom unutar kućišta, dopuštajući kompenzaciju kutnog odstupanja do nekoliko stupnjeva. Ova se značajka pokazala neprocjenjivom u primjenama gdje bi otklon osovine ili netočnosti u montaži inače mogli dovesti do preranog kvara ležaja.

Specifikacije materijala i parametri izvedbe

Značajka Specifikacija Funkcionalni značaj
Materijal kućišta Sivi lijev (GG) Pruža krutost, prigušivanje vibracija i otpornost na koroziju pogodno za industrijska okruženja
Materijal umetka ležaja Kromirani čelik (razred 52100) Nudi visoku tvrdoću, otpornost na habanje i otpornost na zamor za produljeni vijek trajanja
Mehanizam za zaključavanje Vijci za podešavanje (2) Osigurava pozitivnu fiksaciju osovine; odgovara i metričkim i inčnim dimenzijama vratila
Sustav brtvljenja Dvostruke kontaktne brtve s klinom Štiti od ulaska onečišćenja dok zadržava mazivo; pogodan za vlažna ili prašnjava okruženja
Podmazivanje Mast (Nlgi #2 ekvivalent) s priključkom Pruža mogućnost početnog i ponovnog podmazivanja; produljuje intervale održavanja
Raspon temperature -20°C do 120°C Omogućuje rad u različitim uvjetima okoline
završiti Slikano Osigurava dodatnu zaštitu kućišta od korozije

Dvije varijante: UCP214 i UCP214-44

Postoje dvije primarne varijante ovog jastučnog ležaja, koje se razlikuju po specifikaciji promjera osovine:

UCP214 ležaj : Ima promjer provrta od 70 mm, dizajniran za metričke primjene osovine. Ova je verzija usklađena s međunarodnim standardima i naširoko se koristi na europskim, azijskim i svjetskim tržištima gdje su metričke dimenzije standardne.

UCP214-44 ležaj : Ima promjer provrta od 69,85 mm, što odgovara 2-3/4 inča. Ova varijanta služi sustavima koji se temelje na inčima, osobito raširenim na sjevernoameričkim tržištima i opremi proizvedenoj prema imperijalnim standardima.

Obje varijante dijele identične dimenzije kućišta, razmak rupa za vijke, središnju visinu i nosivost. Zamjenjivost kućišta između varijanti pojednostavljuje upravljanje zalihama za odjele održavanja i distributere. Za profesionalce u nabavi koji traže dobavljače ležajeva UCP214 ili dobavljače ležajeva UCP214-44, razumijevanje ove kompatibilnosti može smanjiti troškove zaliha uz zadržavanje fleksibilnosti.

Prijave i slučajevi uporabe u industriji

Jastučni ležaj UCP214 nalazi primjenu u brojnim industrijama zbog svoje svestranosti i robusne konstrukcije:

Transportni sustavi : Značajka samoporavnavanja prilagođava se otklonu osovine uobičajenom kod dugih transportnih traka, dok kućište od lijevanog željeza podnosi kontinuirana opterećenja i vibracije karakteristične za rukovanje rasutim materijalom.

Poljoprivredni strojevi : Prašina, krhotine i različiti radni uvjeti zahtijevaju ležajeve s učinkovitim brtvljenjem i izdržljivošću. Dizajn UCP214 odgovara ovim izazovima u opremi kao što su kombajni, balirke i alati za rukovanje materijalom.

Industrijski ventilatori i puhala : Sposobnost jedinice da se prilagodi neusklađenosti i njeno pouzdano brtvljenje čine je prikladnom za primjene u rukovanju zrakom gdje pristup održavanju može biti ograničen.

Oprema za pakiranje : Ležaj jastuka osigurava dosljedne performanse u primjenama s prekidima velike brzine koje su uobičajene u linijama za pakiranje.

Tekstilni strojevi : Glatki, tihi rad ležaja UCP214 doprinosi opremi za obradu tekstila gdje je kontrola vibracija ključna.

Povezani ležaj UCP212-39, s provrtom od 61,913 mm (2-7/16 inča), predstavlja još jednu popularnu varijantu unutar ove serije, služeći aplikacijama koje zahtijevaju srednje promjere vratila. Mnogi korisnici UCP212-39 odabiru ovu jedinicu zbog kompatibilnosti s određenim dizajnom opreme i dostupnosti od etabliranih dobavljača jastuka.

Kriteriji odabira stručnjaka za nabavu

Kada ocjenjuju dobavljače ležajeva UCP214, stručnjaci za nabavu trebaju uzeti u obzir nekoliko ključnih čimbenika:

Zahtjevi za opterećenje : Ležaj UCP214 pruža dinamičko opterećenje od približno 62.000 N i statičko opterećenje od 44.000 N, što ga čini prikladnim za umjerene do teške primjene.

Kompatibilnost promjera osovine : Potvrda zahtjeva li aplikacija metričku varijantu od 70 mm (UCP214) ili inčnu 2-3/4" (UCP214-44) bitna je za pravilno pristajanje i izvedbu.

Uvjeti okoline : Ekstremne temperature, izloženost vlazi i razine onečišćenja utječu na odabir brtvila i zahtjeve za podmazivanjem. Standardna konfiguracija odgovara većini industrijskih okruženja, ali mogu biti dostupne i specijalizirane opcije.

Konfiguracija kućišta : Dizajn baze s dva vijka ležaja jastuka omogućuje jednostavnu ugradnju, ali provjera razmaka rupa za ugradnju i dimenzija središnje visine osigurava kompatibilnost s postojećom opremom.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) je integrirano industrijsko i trgovačko poduzeće koje se fokusira na preciznu proizvodnju, kombinirajući istraživanje i razvoj, proizvodnju i prodaju. Kao profesionalna tvornica ležajeva i tvrtka za proizvodnju ležajeva u Kini, tvrtka je specijalizirana za rješenja ležajeva visokih performansi, pružajući tehničku podršku za globalne industrije s iznimno visokim zahtjevima za preciznošću i pouzdanošću.

S više od 200 kvalificiranih stručnjaka i potpuno moderniziranom proizvodnom bazom, UKL-ovi pogoni pokrivaju cijeli proizvodni proces — kovanje, žarenje, tokarenje, toplinsku obradu, brušenje i automatiziranu montažu. Ovaj vertikalno integrirani pristup osigurava kontrolu kvalitete u svakoj fazi i omogućuje brzu uslugu kupcima diljem svijeta.

Tehnologija i inovacija u srži: Posvećeni tim za istraživanje i razvoj kontinuirano razvija visoko precizne poprečne valjkaste ležajeve, dvosmjerne potisne kuglične ležajeve s kutnim kontaktom i druge proizvode koji se koriste u CNC strojevima, robotici i inteligentnim sustavima automatizacije. Preciznim dizajnom i digitalnom kontrolom proizvodnje, UKL osigurava da svaki proizvod zadovoljava međunarodne standarde za točnost i učinkovitost.

Održivost i odgovornost: Ekološki odgovorni procesi, inicijative za recikliranje materijala i optimizirano korištenje energije smanjuju utjecaj na okoliš. Osim proizvodnje, UKL također podržava obrazovne inicijative i inicijative tehničke obuke za poticanje budućih inženjerskih talenata.

FAQ

Koja je razlika između ležajeva UCP214 i UCP214-44?

Primarna razlika leži u promjeru provrta: UCP214 ima provrt od 70 mm za metričke osovine, dok UCP214-44 ima provrt od 69,85 mm (2-3/4 inča) za inčne osovine. Dimenzije kućišta, razmak rupa za vijke i nosivost su identični za obje varijante.

Kako funkcionira značajka samoporavnavanja ležaja jastuka UCP214?

Umetak ležaja ima sferni vanjski promjer koji se uklapa u odgovarajuću sfernu površinu unutar kućišta. To omogućuje kutno odstupanje između osovine i kućišta do nekoliko stupnjeva, kompenzirajući otklon osovine ili netočnosti u montaži.

Koji mehanizam za zaključavanje koristi ležaj UCP214?

Ležaj UCP214 koristi dva postavljena vijka na unutarnjem prstenu za zaključavanje ležaja na osovinu. To osigurava pozitivnu fiksaciju osovine i olakšava jednostavnu instalaciju i uklanjanje.

Koje industrije obično koriste UCP214 ležaj?

UCP214 ležajevi naširoko se koriste u transportnim sustavima, poljoprivrednim strojevima, industrijskim ventilatorima i puhalima, opremi za pakiranje i tekstilnim strojevima, među ostalim industrijskim primjenama koje zahtijevaju pouzdanu potporu vratila.

Koji je preporučeni temperaturni raspon za ležaj UCP214?

Ležaj UCP214 učinkovito radi u temperaturnom rasponu od -20°C do 120°C, što ga čini prikladnim za različita industrijska okruženja.
