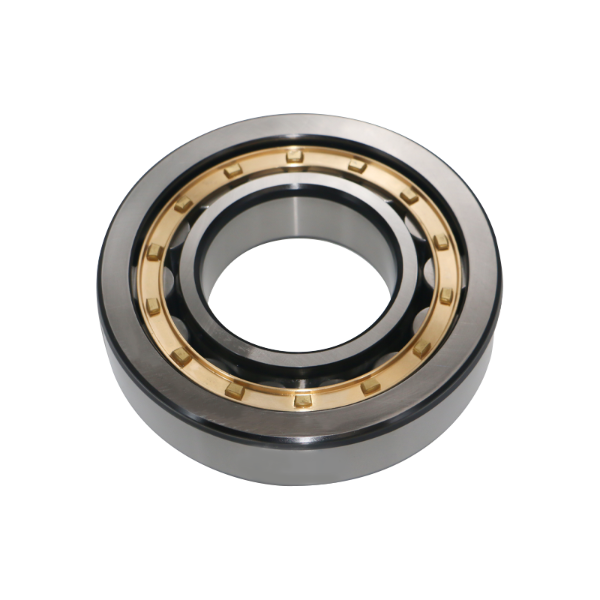

Zašto je NU 309 cilindrični valjkasti ležaj odličan u dizajnu motora i mjenjača?

Ključni zaključak: ležaj NU 309 izvrstan je kao plutajući ležaj

Za konstrukcije motora i mjenjača gdje je toplinsko širenje osovine ključna briga, NU 309 ležaj pruža najpouzdanije rješenje. Njegov jedinstveni dizajn—unutarnji prsten bez prirubnica—dopušta osovini da se slobodno širi ili skuplja u oba aksijalna smjera bez izazivanja štetnih unutarnjih opterećenja. Ova sposobnost čini NU 309 cilindrični valjkasti ležaj preferiranim izborom za plutajući/nelocirani položaj u pogonskim sustavima velike brzine, velike snage, izravno sprječavajući preuranjeni kvar ležaja zbog aksijalnog toplinskog naprezanja.

Inženjeri odabiru ležaj NU 309 ne samo zbog njegove visoke nosivosti radijalnog opterećenja, već i zbog ove specifične, nezamjenjive funkcionalnosti. Rješava temeljni mehanički problem, osiguravajući radnu stabilnost i dug životni vijek u primjenama u rasponu od industrijskih mjenjača do velikih električnih motora.

Anatomija dizajna: Zašto nema prirubnica na unutarnjem prstenu?

Definirajuća karakteristika ležaja NU stila je unutarnji prsten potpuno bez integralnih prirubnica. Obje prirubnice nalaze se na vanjskom prstenu, vodeći sklop valjka i kaveza. Ovaj promišljeni dizajn donosi dvije ključne inženjerske prednosti:

1. Neograničeno aksijalno kretanje
Osovina, zajedno s unutarnjim prstenom, može kliziti aksijalno unutar ležaja. Ovo prilagođava toplinsko širenje ili skupljanje osovine—česta pojava u motorima i mjenjačima tijekom ciklusa pokretanja i gašenja—bez stvaranja štetnih aksijalnih sila koje bi inače preopteretile ležaj.

2. Potpora čistog radijalnog opterećenja
Kao čisti plutajući ležaj, NU 309 cilindrični valjkasti ležaj dizajniran je da izdrži samo velika radijalna opterećenja. Namjerno nije namijenjen za nikakvo aksijalno opterećenje. Ova jasna definicija putanje opterećenja omogućuje inženjerima da dodijele upravljanje aksijalnim opterećenjem namjenskom ležaju za lociranje (npr. kugličnom ležaju s dubokim utorima ili ležaju NUP-dizajna) na drugom kraju osovine, optimizirajući cjelokupni dizajn sustava.

U praktičnom smislu, to znači da kada specificirate NU 309 ležaj, odabirete komponentu s jednom, dobro definiranom svrhom: nositi se s radijalnim silama dok se prilagođavate linearnom rastu vratila.

Mjerni podaci o izvedbi: ocjene opterećenja i mogućnosti brzine

Dimenzije ležaja NU 309 standardizirane su na 45 mm provrta (d) x 100 mm vanjskog promjera (D) x 25 mm širine (B). Unutar ove kompaktne ovojnice, ležaj pruža značajnu radijalnu nosivost zbog linijskog kontakta između valjaka i trkaćih staza. Za standardni NU 309 ECP dizajn ležaja, ključni pokazatelji učinka su:

• Osnovna dinamička nosivost (C): ~100,8 kN
• Osnovno statičko opterećenje (C0): ~90 kN
• Ograničenje brzine za podmazivanje mašću/uljem: ~6.000 - 7.500 o/min (ovisno o sufiksu dizajna kao što su ECJ, ECP ili ECM i načinu podmazivanja)

Ove vrijednosti potvrđuju da je NU 309 nosivost ležaja iznimno visoka za njegovu veličinu, što ga čini prikladnim za primjene s velikim radijalnim opterećenjima, kao što su brze osovine industrijskih mjenjača ili glavni pogonski motori.

Kritična usporedba: NU 309 naspram NJ 309 naspram NUP 309

Razumijevanje suptilnih razlika u dizajnu između tipova jednorednih cilindričnih ležajeva ključno je za ispravnu primjenu. Upotrijebite donju tablicu za razlikovanje NU 309 od najbližih varijanti:

Prilikom izvođenja analize NU 309 u odnosu na NJ 309, ključni čimbenik odluke je zahtijeva li vaša primjena ležaj za prilagodbu aksijalnog pomicanja vratila (odaberite NU) ili također podnese neko aksijalno opterećenje (odaberite NJ). NU 309 zamjena ležaja ili SKF NU 309 ekvivalentna pretraga često se fokusira na ove funkcionalne specifikacije.

Inženjering aplikacija: slučajevi praktične uporabe

NU 309 za aplikacije mjenjača je iznimno čest, posebno na ulaznom vratilu velike brzine. Ovdje se osovina brzo zagrijava od velike brzine vrtnje, stvarajući značajno toplinsko širenje. NU 309 djeluje kao ležaj sa slobodne strane ili plutajući ležaj, dopuštajući da dođe do ovog širenja bez izazivanja aksijalnog prednaprezanja koje bi moglo dovesti do pregrijavanja i blokiranja. Slično tome, konfiguracija elektromotora s plivajućim ležajevima standardna je praksa za motore preko određene veličine okvira, štiteći pogonske i nepogonske ležajeve od kvara izazvanog toplinom.

Još jedan praktičan primjer je NU 309 za primjenu kompresora. Kod rotacijskih vijčanih ili centrifugalnih kompresora, osovina rotora se značajno širi kako stroj dostiže radnu temperaturu. NU 309 na strani rotora bez potiska pruža potrebnu aksijalnu slobodu, osiguravajući kritične unutarnje razmake između rotora za optimalnu učinkovitost.

Upute za odabir: sufiksi i unutarnji razmak

Prilikom specifikacije NU 309 ležaja, sufiks kodovi definiraju ključne detalje dizajna koji utječu na performanse. Na primjer:

• ECP: Kavez PA66 ojačan staklenim vlaknima, centriran s valjkom. Nudi dobru snagu i sposobnost velike brzine.
• ECM: Strojno obrađeni mesingani kavez, vođen valjcima. Pogodan za više temperature i zahtjevne uvjete.
• ECJ: Kavez od prešanog čelika, vođen valjcima. Robusna, isplativa opcija.

Jednako je važan odabir odgovarajućeg zazora ležaja NU 309. Za primjene s visokim temperaturnim gradijentom između unutarnjeg i vanjskog prstena često je potreban C3 (veći od normalnog) radijalni unutarnji zazor. Specifikacija NU 309 ECP/C3 ležaja osigurava da čak i pod teškim toplinskim uvjetima, ležaj ne naiđe na negativni zazor, što bi drastično smanjilo njegov vijek trajanja.

Za inženjere sa starom opremom, poznavanje ekvivalenta ležaja NU 309 ili točnih opcija zamjene ležaja NU 309 od vitalne je važnosti. Uvijek uskladite dimenzije, nazivne nosivosti, sufiks dizajna (ECP, ECM itd.) i stupanj unutarnjeg zazora (npr. C3) kako biste osigurali izravnu i pouzdanu zamjenu. Ispravno razumijevanje raspona radne temperature ležaja NU 309 i zahtjeva za podmazivanje također je ključno za postizanje izračunatog životnog vijeka L10.
