Kako instalirati 2206 AV Nilos prsten (vodič korak po korak)

Da biste pravilno instalirali 2206 AV Nilos Ring, namjestite ga tako da konveksna (otvorena) strana pokazuje prema kanalu ležaja. Prsten mora biti u ravnini s vanjskim prstenom ležaja. 2206 AV Nilos prsten ima projektirani razmak c = 0,3 mm koji ne smije biti deformiran. Upotrijebite plosnati izbojnik ili prešu ravnomjernom snagom po obodu – nikad ne udarajte čekićem izravno po brtvi.

Po čemu je 2206 AV Nilos prsten drugačiji

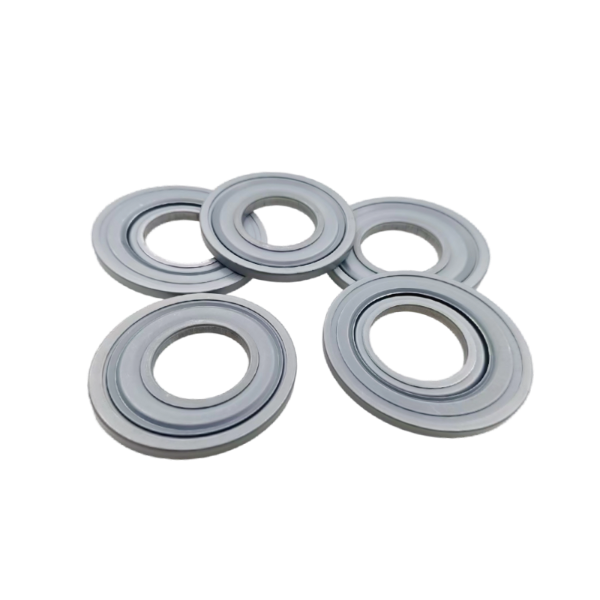

2206 AV Nilos prsten je precizna metalna labirintska brtva, a ne gumena brtva. Sastoji se od oblikovanog čeličnog prstena specifične geometrije. Prema stiardnim dimenzijama, ovaj Nilos prsten ima unutarnji promjer (d) 30 mm, vanjski promjer (D) 56,2 mm, širinu (a) 44 mm i visinu usne (i) 2,5 mm. Debljina čelika (c) je 0,3 mm. Ovaj kruti dizajn stvara beskontaktni labirint koji zadržava mast dok omogućuje slobodnu rotaciju, za razliku od gumenih brtvi koje stvaraju trenje i trošenje.

Instalacija 2206 AV Nilos prstena korak po korak

1. Pregledajte ležaj i provrt kućišta

Prije ugradnje 2206 AV Nilos prstena, provjerite jesu li vanjski prsten ležaja i rub kućišta čisti, suhi i bez rubova. Svaka čestica veća od 0,05 mm može podići Nilos prsten, uništavajući zazor od preciznih 0,3 mm.

2. Odredite ispravnu orijentaciju

Držite 2206 AV Nilos prsten s otvorenom stranom (strana s vidljivim utorom ili udubljenjem) okrenutom prema unutarnjem prstenu ležaja. Ravnija, zatvorena strana trebala bi biti okrenuta prema van. Instaliranje ovog Nilos prstena unazad će zarobiti krhotine na ležaju, uzrokujući brzo trošenje.

3. Primijenite ravnomjeran pritisak na sjedalo

Koristite arbor prešu ili hidrauličku prešu s ravnom čahurom koja dodiruje samo vanjski rub 2206 AV Nilos prstena. Preporučena dosjedna sila je 1,5 – 3,0 kN. Ako preša nije dostupna, upotrijebite čekić s mekom površinom i cjevasti izbačaj koji odgovara vanjskom promjeru (56,2 mm). Lupkajte u obliku zvijezda – 6 do 8 laganih dodira – kako biste spriječili naginjanje.

4. Provjerite konačni razmak i poravnanje

Nakon postavljanja 2206 AV Nilos prstena, radijalni razmak između prstena i unutarnjeg prstena ležaja trebao bi biti 0,2 – 0,4 mm. Upotrijebite mjerač u četiri točke (0°, 90°, 180°, 270°). Varijacija veća od 0,1 mm ukazuje na neusklađenost. Aksijalni zazor (c) mora ostati na predviđenih 0,3 mm – svako smanjenje znači da je Nilos prsten deformiran.

Kritične dimenzije za 2206 AV Nilos prsten

Točna ugradnja ovog Nilos prstena ovisi o usklađivanju brtve s dimenzijama ležaja. Ispod su ključne tolerancije:

• Unutarnji promjer (d) : 30,0 mm ±0,1 mm
• Vanjski promjer (D) : 56,2 mm 0,1 / -0,0 mm
• širina (a) : 44,0 mm ±0,2 mm
• Visina usana (i) : 2,5 mm ±0,05 mm
• Debljina metala (c) : 0,3 mm ±0,02 mm

Odstupanja iznad ovih tolerancija će blokirati ležaj (ako je Nilos prsten pretijesan) ili omogućiti ulazak onečišćenja (ako je prelabav). Uvijek izmjerite prije postavljanja.

Uobičajene pogreške prilikom postavljanja Nilos prstena

• Obrnuta orijentacija : The 2206 AV Nilos Prsten ne može očistiti ostatke kada je instaliran unazad. Masnoća curi unutra 50-100 sati umjesto da traje tisuće sati.
• Pretjerano zatezanje ili izravno udaranje čekićem : Izobličenje mijenja c = 0,3 mm udaljenost blizu nule. Nilos prsten trlja unutarnji prsten, uzrokujući toplinu i buku unutar nekoliko minuta rada.
• Ekscentrično sjedenje : Jedna strana Nilos prstena nalazi se dublje od druge. To stvara promjenjivi razmak (0,1 mm do 0,5 mm), dopuštajući čestice veće od 150 µm za ulazak u ležaj.
• Korištenje premalog nanosa : Pomak manji od 56,2 mm koncentrira silu na rub Nilos prstena, trajno deformirajući nježni profil labirinta.

Izbjegnite ove pogreške korištenjem alata za prešanje odgovarajuće veličine (promjer kontakta = 56,2 mm ) i još jednom provjerite orijentaciju prije postavljanja 2206 AV Nilos Prsten .

Kako potvrditi uspješnu instalaciju Nilos prstena

Nakon pritiska na 2206 AV Nilos Prsten u kućište, izvršite dvije brze provjere provjere:

• Test rotacije : Okrenite unutarnji prsten ležaja rukom. Mora se okretati glatko, bez zvuka struganja . Svaki otpor znači da Nilos prsten dodiruje rotirajući dio.
• Isperite provjeru sjedala : Vanjski rub 2206 AV Nilos Prsten treba biti poravnati ili udubljeni do 0,1 mm ispod čela kućišta. Protruzija veća od 0,2 mm ukazuje na nepotpuno sjedište.

Ako su ispunjena oba uvjeta, ovaj Nilos prsten pruža željeni učinak labirinta – zadržava masnoću i blokira grubu prašinu (čestice <30 µm općenito su bezopasne).

Alati potrebni za ugradnju 2206 AV Nilos prstena

• Arbor preša ili hidraulička preša (preporučena sila: 1,5 – 3,0 kN )
• Ravni, cjevasti nanos s unutarnjim promjerom >30 mm i vanjskim promjerom 56,2 mm
• Set mjerača (0,05 mm do 1,0 mm)
• Čista krpa koja ne ostavlja dlačice i izopropilni alkohol
• Digitalno mjerilo (za provjeru d=30 mm and D=56,2 mm prije instalacije)

Korištenje odgovarajućih alata sprječava izobličenje i osigurava 0,3 mm dizajn zazora Nilos prstena je zadržan.

Često postavljana pitanja o 2206 AV Nilos prstenu

Može li se 2206 AV Nilos prsten ponovno upotrijebiti nakon uklanjanja?

Ne. 2206 AV Nilos prsten je precizno oblikovana metalna komponenta koja se blago deformira tijekom prešanja. Uklanjanje gotovo uvijek mijenja debljinu c=0,3 mm ili stvara ravne točke na profilu labirinta. Uvijek koristite novi Nilos prsten za pouzdano brtvljenje.

Koji je provrt kućišta potreban za ovaj Nilos prsten?

2206 AV Nilos prsten zahtijeva provrt kućišta od 56,2 mm H7 tolerancije (obično 56,2 0,03 / -0,0 mm). Provrt veći od 56,25 mm neće učvrstiti Nilos prsten – može se okrenuti ili ispasti. Ako je provrt istrošen, upotrijebite pričvrsnu smjesu specificiranu za metalne brtve ili zamijenite kućište.

Treba li nanijeti mazivo na Nilos prsten prije ugradnje?

Lagano podmažite provrt kućišta i vanjski rub 2206 AV Nilos prstena tankom mašću (npr. NLGI 2). Ne dopustite da mast uđe u labirintni utor Nilos prstena – može privući abrazivnu prašinu. Unutarnji zazor c = 0,3 mm trebao bi ostati suh kako bi funkcionirao kao pravi labirint.

Kakav je Nilos prsten u usporedbi s gumenim brtvenim prstenom?

Za razliku od gumenih brtvi koje stvaraju trenje (moment otpora 0,1–0,3 Nm), 2206 AV Nilos prsten je beskontaktna metalna brtva – dodaje trenje gotovo nula. Gumene brtve otkazuju iznad 100°C dok ovaj Nilos prsten podnosi 200°C. Međutim, Nilos prsten ne može tako učinkovito brtviti protiv tekućina ili vrlo fine prašine (<10 µm) kao kontaktna brtva. Odaberite na temelju vaših radnih uvjeta.

Očekivanja performansi nakon ispravne ugradnje Nilos prstena

Kada je 2206 AV Nilos Prsten je ispravno instaliran (otvorena strana prema ležaju, jednolika 0,3 mm zazor, bez izobličenja), ležaj će postići:

• Zadržavanje masnoće: >95% izvorne masti nakon 2000 sati pri umjerenim brzinama (3000 o/min).
• Isključenje onečišćenja: čestice veće od 0,1 mm su učinkovito blokirani.
• Porast temperature: Manje od 10°C iznad okoline zbog beskontaktnog labirintskog dizajna Nilos prstena.

Odstupanja od postupka ugradnje uzrokuju prijevremeni kvar ležaja unutar 50-200 sati. Uvijek tretirajte 2206 AV Nilos prsten kao preciznu komponentu – pažljivo rukujte njime, ispravno ga postavite i zaštitit će vaš ležaj tisućama sati.
