Kako odabrati pravi kuglični ležaj s kutnim kontaktom za primjenu pri velikim brzinama?

Odabir optimalne kotrljajuće komponente za rotacijske strojeve velike brzine zahtijeva duboko razumijevanje radnih uvjeta, unutarnje geometrije i upravljanja toplinom. Među preciznim strojevima, kuglični ležajevi s kutnim kontaktom su preferirani izbor zbog njihove sposobnosti da se nose s kombiniranim radijalnim i aksijalnim opterećenjem uz održavanje visokih brzina vrtnje.

Razumijevanje zahtjeva rada velike brzine

Primjene velike brzine—kao što su vretena alatnih strojeva, turbopunjača, visokofrekventni motori i pomoćne pogonske jedinice u svemiru—postavljaju jedinstvene zahtjeve za performanse ležajeva. Primarni izazovi uključuju povećanje centrifugalne sile, toplinsko širenje, propadanje filma maziva i nestabilnost kaveza. Ležaj koji dobro radi pri umjerenim brzinama može prerano otkazati pri velikim brzinama rotacije zbog prekomjernog stvaranja topline ili nedovoljnog unutarnjeg zazora.

Kako bi odgovorili na te izazove, inženjeri moraju procijeniti nekoliko parametara: kontaktni kut, stupanj preciznosti, materijal kaveza, metodu podmazivanja i predopterećenje. Ispravna kombinacija osigurava nizak porast temperature, visoku krutost i produženi vijek trajanja.

Zašto kuglični ležajevi s kutnim kontaktom Excel pri velikim brzinama

Za razliku od kugličnih ležajeva s dubokim utorima, kuglični ležajevi s kutnim kontaktom dizajnirani su s određenim kontaktnim kutom između kuglica i kliznih staza. Ovaj kut im omogućuje da izdrže značajna aksijalna opterećenja dok istovremeno omogućuju velike brzine rotacije. Što je manji promjer lopte u odnosu na dionički krug i što je kavez lakši, manja je centrifugalna sila pri velikim brzinama.

Za većinu brzih industrijskih primjena, ležajevi s kontaktnim kutom od 15° ili 25° su poželjniji od onih s 40°. Smanjeni kontaktni kut smanjuje generiranu toplinu i omogućuje veću graničnu brzinu. Kada pregledavate podatkovnu tablicu ležaja 7308, kontaktni kut je označen sufiksima kao što su "AC" (25°) ili "B" (40°). Za vretena ultra velike brzine može se specificirati verzija od 15°, iako je rjeđa u veličini 7308.

Serija ležajeva 7308 kao studija slučaja

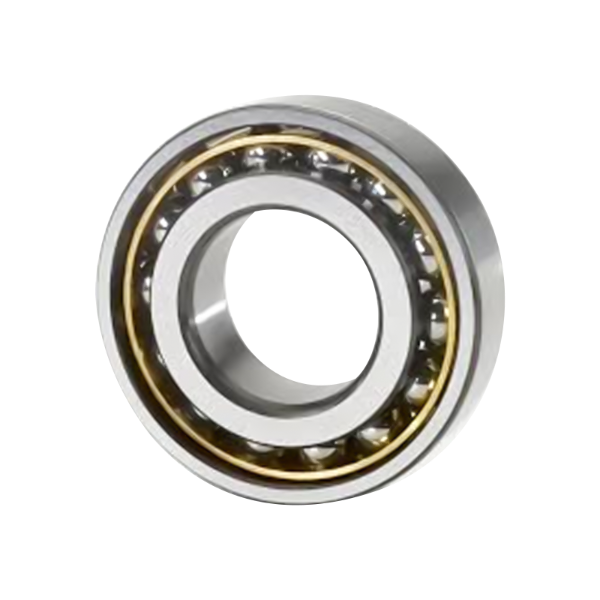

Ležaj 7308 je kuglični ležaj srednje veličine s kutnim kontaktom s provrtom od 40 mm, vanjskim promjerom od 90 mm i širinom od 23 mm. Široko se koristi u vretenima opće namjene, pumpama, kompresorima i mjenjačima. Njegova popularnost proizlazi iz ravnoteže između nosivosti i brzine. Međutim, unutar obitelji 7308 postoji više varijacija koje značajno utječu na performanse velike brzine.

Ključne varijacije u obitelji 7308

Kod nabave za aplikacije velike brzine, dizajn kaveza i materijal su ključni. Kavezi od poliamida (najlona) su lagani i nude izvrsne karakteristike velike brzine. Ležaj 7308 BEP predstavlja uobičajenu varijantu s poliamidnim kavezom i kontaktnim kutom od 40°. Dok kut od 40° pruža veću aksijalnu krutost, stvara više topline od kuta od 25°. Za aplikacije istinski velike brzine, neki inženjeri preferiraju AC tip s mjedenim ili ZAVIRI kavezom.

Tablica u nastavku sažima glavne varijante relevantne za odabir velike brzine.

Za primjene gdje je ograničenje brzine primarno ograničenje, ležaj 7308 s kontaktnim kutom od 25° i laganim kavezom može biti bolji od uobičajenih tipova od 40°, čak i ako je aksijalna nosivost donekle smanjena.

Odabir na temelju unutarnjeg zazora i predopterećenja

Rad velike brzine zahtijeva pažljivu kontrolu unutarnjeg zazora. Pri većim brzinama, centrifugalna sila gura kuglice prema van, a unutarnji prsten se širi dok vanjski prsten može ostati hladniji. To može uzrokovati smanjenje unutarnjeg radijalnog zazora i može dovesti do smetnji ili prekomjernog predopterećenja. Stoga bi ležaj namijenjen velikim brzinama trebao početi s većim unutarnjim zazorom od uobičajenog, obično klase C3 ili čak C4.

Za kuglične ležajeve s kutnim kontaktom koji se koriste u parovima ili setovima, prednaprezanje je odlučujući faktor. Lako prednaprezanje je gotovo uvijek specificirano za brza vretena, dok je veliko prednaprezanje rezervirano za male brzine, velike krutosti. Proizvođači daju klase predopterećenja (npr. lagane, srednje, teške) koje izravno utječu na najveću moguću brzinu vrtnje.

Pri procjeni ležaja 7308 za vreteno od 10.000 o/min, lagano predopterećenje s C3 zazorom tipična je početna točka. Nasuprot tome, ležaj 7308 BEP naručen sa srednjim predopterećenjem može se pregrijati iznad 8000 o/min osim ako se ne primijene posebne mjere hlađenja.

Materijali kaveza i njihova uloga u brzini

Kavez odvaja i vodi kotrljajuća tijela. Pri velikim brzinama masa kaveza i trenje postaju dominantni. Lagani materijali smanjuju centrifugalno opterećenje na krakovima kaveza. Dolje je usporedba uobičajenih materijala kaveza za kuglične ležajeve s kutnim kontaktom.

Za većinu primjena pri velikim brzinama ispod 120°C radne temperature, poliamidni kavez nudi najbolji omjer brzine i cijene. Ovo objašnjava popularnost ležaja 7308 BEP u rotirajućoj opremi opće namjene velike brzine.

Strategija podmazivanja za kuglične ležajeve s kutnim kontaktom velike brzine

Podmazivanje je nedvojbeno najvažniji čimbenik koji utječe na vijek trajanja ležaja pri velikim brzinama. Koriste se dvije glavne metode: podmazivanje uljem i zrakom (uljna magla ili uljni mlaz) i podmazivanje mašću. Svaki ima različita ograničenja brzine.

• Podmazivanje mašću je jednostavnije i čišće, ali viskoznost baznog ulja i vrsta zgušnjivača ograničavaju brzinu. Potrebne su masti za velike brzine sa sintetičkim uljima (PAO ili ester) i bazna ulja niske viskoznosti. Za ležaj 7308, podmazivanje mašću obično podržava brzine do 60–70% ograničenja podmazivanja uljem.
• Podmazivanje ulje-zrak pruža najveće brzine. Točna količina ulja ubrizgava se u struju zraka, hladeći ležaj dok se podmazuje. Ova je metoda obavezna za vretena ultra-brzina koja prelaze 20.000 okretaja u minuti u klasi provrta od 40 mm.

Prilikom odabira ležaja 7308 za kontinuiranu primjenu pri velikim brzinama, potvrdite parametar brzine maziva (vrijednost n*dm). Vrijednost dm (promjer koraka u mm × brzina rotacije u o/min) za ležaj 7308 je približno 65 mm × o/min. Za dm vrijednosti iznad 500 000, mast postaje marginalna, a preporučuje se ulje-zrak.

Klase preciznosti: kada su potrebne?

Prijave velike brzine zahtijevaju dobru točnost rada kako bi se izbjegle vibracije i neravnoteža. Klase preciznosti slijede standarde kao što su ISO P6, P5 i P4 (ili ABEC 3, 5, 7). Standardni ležaj 7308 obično je P0 (normalan), prikladan za opće industrijske brzine do umjerenih okretaja u minuti. Za brza vretena često se navodi P5 ili čak P4.

Donja tablica odgovara klasi preciznosti s tipičnim aplikacijama velike brzine.

Za većinu korisnika koji razmatraju ležaj 7308 BEP u okruženju velikih brzina, P5 je preporučeni minimalni stupanj preciznosti kako bi se izbjeglo trošenje izazvano vibracijama.

Uobičajene pogreške pri odabiru koje treba izbjegavati

Čak i iskusni inženjeri ponekad pogrešno odabiru velike brzine. Najčešće greške uključuju:

• Odabir kontaktnog kuta od 40° kada bi 25° bilo dovoljno. Dok 40° nudi veću aksijalnu krutost, stvara više topline. Za primjene u kojima dominira brzina, kuglični ležaj s kutnim kontaktom od 25° često je bolji.
• Ignoriranje ograničenja brzine maziva. Visokokvalitetni ležaj s neprikladnom mašću brzo će se pokvariti. Uvijek provjerite faktor brzine (n*dm) masti.
• Pretjerano predučitavanje. Preveliko predopterećenje povećava trenje i toplinu. Pri velikim brzinama, lagano prednaprezanje je gotovo uvijek ispravno.
• Odabir zatvorenog (brtvljenog) ležaja za velike brzine. Brtve dodaju trenje i toplinu. Za brzine iznad približno 8000 okretaja u minuti na ležaju 7308, potrebne su otvorene izvedbe s podmazivanjem uljem.
• Korištenje čeličnih kaveza bez odgovarajućeg protoka ulja. Čelični kavezi zahtijevaju više maziva za upravljanje trenjem klizanja; kavezi od poliamida ili PEEK-a sami po sebi imaju veću brzinu.

Praktični koraci za specifikaciju

Kada specificirate kuglični ležaj s kutnim kontaktom za rotirajući sklop velike brzine, slijedite ovaj redoslijed:

Odredite potrebnu brzinu u okr/min i veličinu provrta. Za ležaj 7308 potvrdite da je promjer osovine 40 mm.

Izračunajte vrijednost n*dm. Ako prelazi 400 000, planirajte podmazivanje uljem.

Odaberite kontaktni kut. Koristite 25° za prioritet brzine, 40° za prioritet aksijalnog opterećenja.

Odaberite materijal kaveza. Poliamid za opće velike brzine, PEEK za ekstremne uvjete.

Navedite unutarnji zazor – minimalno C3.

Odaberite predopterećenje: lagano za velike brzine, srednje za umjerene brzine s dobrom krutošću.

Odlučite se za klasu preciznosti: P5 za većinu brzih vretena, P4 za ultra-preciznost.

Potvrdite način podmazivanja i vrstu maziva s podacima proizvođača.

Za ležaj 7308 BEP koji se primjenjuje u vretenu opće namjene do 9000 okretaja u minuti, podmazivanje mašću sintetičkom mašću za velike brzine, laganim prednaprezanjem i preciznošću P5 činili bi uravnoteženu specifikaciju.

Često postavljana pitanja (FAQ)

P1: Može li se standardni 7308 ležaj koristiti pri velikoj brzini?
Standardni ležaj 7308 s čeličnim kavezom, normalnim zazorom i podmazivanjem mašću ograničen je na umjerene brzine (obično ispod 5000 o/min). Za korištenje pri velikim brzinama potrebna je verzija s poliamidnim kavezom, C3 zazorom i odgovarajućim mazivom.

P2: Koja je razlika između ležaja 7308 i ležaja 7308 BEP?
Ležaj 7308 obično se odnosi na osnovni dizajn s neodređenim kavezom i zazorom. Ležaj 7308 BEP posebno označava kontaktni kut od 40° s kavezom od poliamida ojačanim staklenim vlaknima, koji nudi nižu centrifugalnu masu i veću brzinu od verzija sa čeličnim kavezom.

P3: Koje je mazivo najbolje za kuglične ležajeve s kutnim kontaktom velike brzine?
Za brzine ispod n*dm 500 000 prikladna je sintetička mast s baznim uljem niske viskoznosti (npr. PAO 32 ili 46). Iznad ovog praga potrebno je podmazivanje ulje-zrak vrlo laganim uljem (ISO VG 10–22).

P4: Kako mogu znati trebam li P5 preciznost za svoj ležaj 7308?
Ako vaša aplikacija radi iznad 8000 o/min i zahtijeva niske vibracije (npr. CNC vreteno, vreteno za brušenje), navedite P5. Za pumpe ili ventilatore na sličnim brzinama, P0 ili P6 mogu biti prihvatljivi.

P5: Mogu li zamijeniti 7308 AC ležaj sa 7308 BEP ležajem?
Samo ako su smjer i veličina aksijalnog opterećenja kompatibilni. AC tip ima kontaktni kut od 25°, dok BEP ima 40°. Zamjena zahtijeva provjeru može li sustav tolerirati veće stvaranje topline dizajna od 40° i je li promjena aksijalne krutosti prihvatljiva.

Zaključak

Odabir odgovarajućeg kugličnog ležaja s kutnim kontaktom za primjene pri velikim brzinama zahtijeva balansiranje kontaktnog kuta, materijala kaveza, unutarnjeg zazora, prednaprezanja, podmazivanja i stupnja preciznosti. Obitelj ležajeva 7308 nudi svestranu platformu, a ležaj 7308 BEP pruža snažno rješenje za vretena opće namjene umjerene brzine. Za pravi brzi rad, dajte prednost kontaktnom kutu od 25°, laganim kavezima od poliamida ili PEEK-a, laganom predopterećenju i podmazivanju uljem gdje n*dm prelazi 500.000. Slijedeći gore navedeni strukturirani pristup, inženjeri mogu postići dug radni vijek i stabilne performanse čak i pod zahtjevnim rotacijskim brzinama.
