SIZJ12 ležaj na kraju šipke: specifikacije, nosivost i vodič za odabir

Uvod: Inženjerska okosnica zglobnih sustava

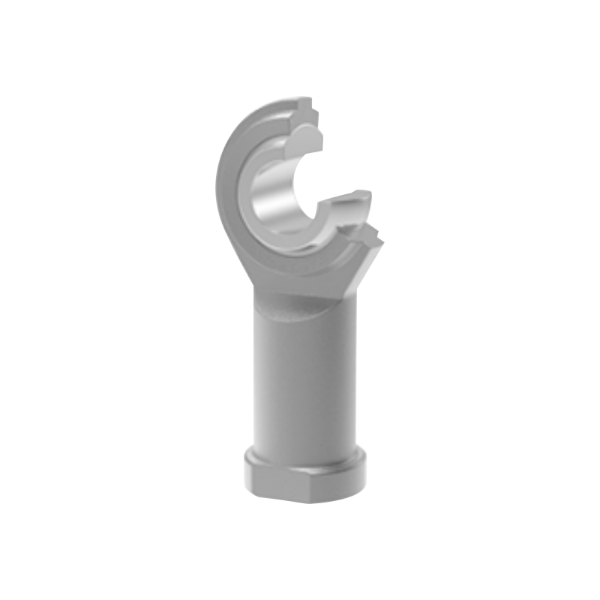

U mehaničkom dizajnu, malo je komponenti tako varljivo jednostavnih, ali kritično važnih kao što je ležaj na kraju šipke. The SIZJ12 ležaj predstavlja profinjenu evoluciju koncepta sferičnog kliznog ležaja, namjenski izrađenog za upravljanje velikim statičkim opterećenjima, prilagođavanje kutnog odstupanja i izdržavanje strogih industrijskih okruženja. Njegova oznaka, SIZJ12, kodira specifičan standard dimenzija i navoja koji je usklađen s 1/2-20 UNF ženskim navojima, što ga čini dodatnim rješenjem za mnoge postojeće dizajne povezivanja, a istovremeno nudi nadogradnju performansi u odnosu na generičke alternative.

Ovaj vodič ide dalje od kataloških specifikacija kako bi istražio inženjersko obrazloženje iza odabira SIZJ12. Analiziramo njegov kapacitet statičkog opterećenja od 28 kN, implikacije njegovog kliznog kontakta čelik na čelik i praktična razmatranja koja ga razlikuju od varijanti kao što je SILZJ12 s lijevim navojem. Za inženjere dizajna i stručnjake za održavanje, razumijevanje ovih nijansi ključno je za optimiziranje vijeka trajanja i pouzdanosti sustava u primjenama u rasponu od povezivanja građevinske opreme do automatiziranih ruku s visokim ciklusom.

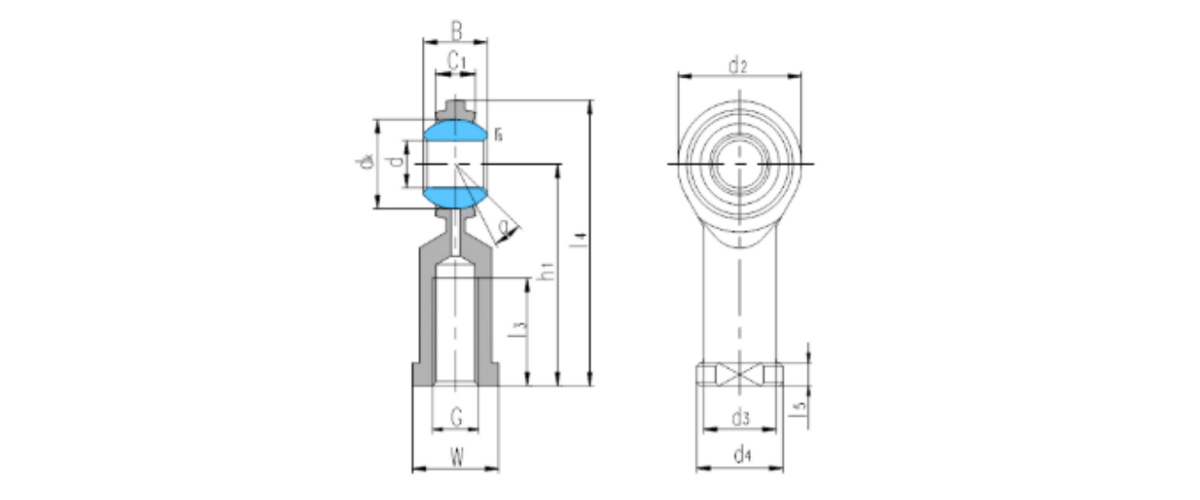

Osnovne specifikacije: Dekodiranje dimenzija i nosivosti ležaja SIZJ12

SIZJ12 je kraj šipke metričkih dimenzija s imperijalnom veličinom navoja, izbor hibridnog dizajna koji se često pojavljuje u strojevima iz svjetskih izvora. Tablica u nastavku sažima njegove ključne fizičke karakteristike i atribute performansi, koji čine osnovu za bilo koji inženjerski proces odabira. Ove specifikacije izravno utječu na prikladnost ležaja za specifične staze opterećenja, ograničenja ovojnice i intervale održavanja.

Parametar	Vrijednost / specifikacija	Inženjerski značaj
Promjer provrta (d)	12 mm	Odgovara osovinama ili klinovima od 12 mm; određuje raspodjelu radijalnog opterećenja.
Vanjski promjer (D)	32 mm	Omotnica kućišta; utječe na dizajn kućišta ležaja i okolnu strukturu.
Širina (B)	16 mm	Širina unutarnjeg prstena; utječe na potporu aksijalnog opterećenja i stabilnost poravnanja.
Konfiguracija niti	Ženski, 1/2-20 UNF	Pruža mogućnost finog podešavanja; kompatibilan sa standardnim UNF šipkama.
Statička nosivost (C₀)	28 kN	Maksimalna statička nosivost; kritičan za primjene udarnog opterećenja i držanja.
Dinamičko opterećenje (C)	22 kN	Osnova za proračun otpornosti na zamor pod oscilirajućim ili rotirajućim opterećenjima.
Kut neusklađenosti (približno)	±8°	Mogućnost kutne kompenzacije; smanjuje rubno opterećenje i naprezanje na savijanje.
Materijal	Tijelo od ugljičnog čelika, kuglica od kaljenog čelika, fosfatni premaz	Usklađuje čvrstoću, otpornost na habanje i zaštitu od korozije.

Statička nosivost od 28 kN posebno je vrijedna pažnje za zahtjevne primjene. Ova brojka nije samo teoretski maksimum, već potvrđena vrijednost koja pokazuje da ležaj može podnijeti postojano, nerotirajuće opterećenje bez trajne deformacije klizne staze ili kuglice. U građevinskim strojevima, gdje poluge žlice i noge stabilizatora doživljavaju vršna opterećenja tijekom statičkih držanja, ova margina postaje razlika u pouzdanosti. Klizni kontakt čelik na čelik, u kombinaciji s tijelom obloženim fosfatom i kromiranom kuglicom, osigurava da SIZJ12 ostane upotrebljiv čak iu prašnjavim ili blago korozivnim okruženjima, pod uvjetom da se održava redovno podmazivanje.

Dizajn usmjeren na aplikaciju: Zašto je SIZJ12 odličan

Izvedba SIZJ12 ležaj u zahtjevnim primjenama proizlazi iz kombinacije odabira materijala, geometrijskih tolerancija i svojstvenih karakteristika sfernih kliznih ležajeva. Za razliku od kotrljajućih ležajeva koji zahtijevaju precizno poravnanje kako bi se izbjeglo brušenje, SIZJ12 sferični unutarnji prsten i kuglica prilagođavaju kutnu neusklađenost, smanjujući potrebu za ultra-preciznim montažnim strukturama. Ova tolerancija pojednostavljuje montažu i smanjuje proizvodne troškove, što je značajna prednost u opremi za veliku proizvodnju.

Klizni kontakt čelik na čelik: SIZJ12 koristi klizno sučelje čelik na čelik, koje, iako zahtijeva podmazivanje, nudi superiornu otpornost na udarno opterećenje u usporedbi s ležajevima obloženim kompozitom ili PTFE-om. Pod velikim statičkim ili sporim oscilirajućim opterećenjima, metalni kontakt osigurava predvidljiv koeficijent trenja i izbjegava probleme deformacije hladnog protoka koji se mogu pojaviti kod mekih obloga. Zbog toga je SIZJ12 posebno pogodan za ležaj na kraju šipke za građevinske strojeve primjene, kao što su poluge krakova bagera, gdje su povremena udarna opterećenja uobičajena.

Nadalje, 1/2-20 UNF unutrašnji navoj osigurava kompatibilnost sa širokim rasponom standardnih krajeva šipki i spojnica za podešavanje. Njegov fini korak omogućuje precizne prilagodbe duljine, ključne u automatizaciji i strojevima za pakiranje gdje točnost položaja izravno utječe na vrijeme ciklusa i kvalitetu proizvoda. u ležaj za industriju pakiranja , gdje su brzi isprekidani pokreti i čistoća u pitanju, robusna konstrukcija SIZJ12 i lakoća ponovnog podmazivanja pomažu u održavanju radnog vremena i smanjuju neplanirano održavanje.

Građevinski strojevi: Ruke bagera, poluge dozera, nosači kraka dizalice – gdje dominiraju udarna opterećenja i prašina.
Industrija pakiranja: Strojevi za oblikovanje-punjenje-zatvaranje, uređaji za podizanje kartona, skretnici pokretnih traka – gdje su brzina i preciznost najvažniji.
Oprema za automatizaciju: Robotske ruke, jedinice za odabir i postavljanje, spojevi linearnih aktuatora – gdje su neusklađenost i cikličko opterećenje svojstveni.

Usporedna analiza: SIZJ12 i SILZJ12 lijevi navoj

Uobičajena dilema pri odabiru uključuje odabir između SIZJ12 i njegovog parnjaka s lijevim navojem, SILZJ12. Dok oba ležaja dijele identične specifikacije provrta, vanjskog promjera, širine i nosivosti, orijentacija navoja diktira njihovu primjenu u spojnim sklopovima za zatezanje ili push-pull. Tablica u nastavku naglašava kritične razlike za usmjeravanje odabira.

Značajka	SIZJ12	SILZJ12
Smjer niti	Desno (standardno)	Lijeva strana (obrnuto)
Veličina niti	1/2-20 UNF	1/2-20 UNF
Tipična primjena	Standardne veze, krajevi aktuatora	Zatezači, poluge protiv rotacije
Dinamičko opterećenje	22 kN	22 kN
Sposobnost neusklađenosti	±8°	±8°
Sufiks broja dijela	Nijedan	"L" označava lijevu ruku

Pri projektiranju veze sa suprotnim navojima, kombinacija SIZJ12 i SILZJ12 omogućuje fino podešavanje duljine jednostavnim okretanjem klipnjače. Ovo je posebno korisno u sustavima zatezanja strojeva za pakiranje i upravljačkim polugama poljoprivredne opreme. Odabir u konačnici ovisi o mehaničkom rasporedu i smjeru zakretnog momenta koji se primjenjuje tijekom podešavanja; međutim, oba ležaja nude identične performanse opterećenja, osiguravajući da fleksibilnost dizajna ne dolazi po cijenu mehaničke čvrstoće.

Učinkovitost u ekstremnim uvjetima: visoke temperature i oštra okruženja

Jedan od najčešćih upita u vezi SIZJ12 tiče se njegove prikladnosti za ležaj na kraju šipke za primjenu pri visokim temperaturama . Dok standardna konstrukcija čelik na čeliku nudi jasnu prednost u odnosu na ležajeve obložene polimerom pri povišenim temperaturama (obično do 150°C kontinuirano, s vršnim temperaturama do 200°C u kratkom trajanju), pravilno podmazivanje je kritični faktor. Osnovno tijelo od ugljičnog čelika i kuglica od kaljenog čelika održavaju svoja mehanička svojstva unutar ovog temperaturnog raspona, dok bi PTFE obloge počele propadati.

Raspon temperature

-30°C do 150°C

Dugotrajan rad sa standardnom mašću. Mogući kratki vršci do 200°C.

Interval podmazivanja

Svakih 100 sati

Teški ciklusi; smanjite na 50 sati za visokotemperaturna ili prašnjava okruženja.

Otpornost na koroziju

Obloženo fosfatom

Pruža zaštitu baze; dodatni premazi preporučeni za morska okruženja.

U praksi, SIZJ12 se koristi u industrijskim pećnicama, vezama asfaltnih postrojenja i kontrolnim šipkama nosača motora, gdje temperature okoline rutinski prelaze 100°C. Korisnici navode da s visokotemperaturnim mazivima (poput onih na bazi perfluoropolietera ili sintetičkih ugljikovodika) ležaj zadržava svoje karakteristike trošenja i nosivosti. Međutim, o redovitom ponovnom podmazivanju se ne može raspravljati, budući da širenje čeličnih komponenti na povišenim temperaturama može smanjiti unutarnji zazor, potencijalno dovodeći do povećanog trenja ako je podmazivanje neadekvatno.

Najbolje prakse instalacije i održavanja

Ispravna instalacija temelj je za ostvarivanje punog potencijala izvedbe SIZJ12 ležaja. Sljedeći popis za provjeru opisuje kritične korake za izbjegavanje uobičajenih kvarova, osobito u okruženjima s visokim vibracijama povezanim s automatizacija poluge na kraju ležaja i primjene građevinske opreme.

Priprema niti: Temeljito očistite navoje 1/2-20 UNF i nanesite sredstvo za osiguranje navoja srednje čvrstoće ako je veza podložna vibracijama. Uvjerite se da spojna šipka ima skošenje kako biste izbjegli križni navoj.
Provjera poravnanja: Iako se SIZJ12 prilagođava odstupanja od ±8°, nemojte prekoračiti ovaj kut tijekom statičkih ili dinamičkih uvjeta kako biste spriječili rubno opterećenje i prerano trošenje.
Podmazivanje: Prije ugradnje ubrizgajte visokokvalitetnu EP (ekstremni tlak) mast kroz priključak za mast. Okrenite kuglicu kako biste ravnomjerno rasporedili mazivo po kliznim površinama.
Primjena zakretnog momenta: Prilikom zatezanja sigurnosne matice nemojte pretjerano zatezati. Pomoću moment ključa primijenite vrijednost koju preporučuje proizvođač (obično 12–15 N·m za 1/2-20 UNF navoje) kako biste izbjegli skidanje navoja ili deformaciju kućišta ležaja.

Intervale održavanja treba prilagoditi na temelju radnih ciklusa. Za kontinuirani rad u prašnjavim okruženjima ili okruženjima s visokom vlagom, preporučuje se tjedno ponovno podmazivanje. Praćenje hrapavosti ili povećanog zazora u kretanju ležaja može signalizirati početak trošenja, što omogućuje proaktivnu zamjenu prije nego što dođe do katastrofalnog kvara.

Često postavljana pitanja (FAQ)

P1: Kolika je statička nosivost ležaja SIZJ12 i kakva je u usporedbi sa sličnim krajevima šipki?

Ležaj SIZJ12 ima statičku nosivost od 28 kN. To je znatno više od mnogih standardnih krajeva šipki provrta od 12 mm, koji se obično kreću od 15 do 22 kN. Poboljšana ocjena je zbog toplinski obrađenog tijela od ugljičnog čelika i optimizirane sferne kontaktne geometrije, što ga čini prikladnim za teške primjene kao što su stabilizatori građevinske opreme i velike automatske ruke.

P2: Može li se SIZJ12 koristiti u okruženjima s visokom temperaturom iznad 150°C?

Da, ali s obzirom. Standardna konstrukcija SIZJ12 može izdržati povremene temperature do 200°C. Međutim, mast treba zamijeniti visokotemperaturnom varijantom, a interval podmazivanja skratiti. Za kontinuirani rad iznad 150°C, razmislite o ležaju s većim zazorom ili posebnim toplinski obrađenim materijalima, iako SIZJ12 ostaje održiva opcija za mnoge industrijske pećnice i primjene motora.

P3: Koje su glavne razlike između ležaja s lijevim navojem SIZJ12 i SILZJ12?

Primarna razlika je u smjeru navoja: SIZJ12 ima standardni desni navoj 1/2-20 UNF, dok SILZJ12 ima lijevi navoj. Oni su identični po dimenzijama, nosivosti i kutovima odstupanja. Odabir ovisi o dizajnu poluge—sklopovi zatezača obično koriste po jedan za prilagodbu duljine, dok standardne potisne poluge koriste samo desnu verziju.

P4: Koje su dimenzije ležaja SIZJ12 u inčima?

Dok je SIZJ12 metrički ležaj s provrtom od 12 mm (0,4724 inča), njegov vanjski promjer je 32 mm (1,2598 inča), a širina 16 mm (0,6299 inča). Navoj je imperijalni 1/2-20 UNF, što ga čini hibridnim dizajnom koji odgovara uobičajenom hardveru za podešavanje u metričkim i imperijalnim sustavima.

P5: Kako čelik na čeliku dizajn SIZJ12 utječe na zahtjeve održavanja?

Ležajevi čelik na čeliku kao što je SIZJ12 zahtijevaju redovito ponovno podmazivanje kako bi se održao sloj podmazivanja između kuglice i prstena. Ovo je bitno kako bi se spriječio kontakt metala s metalom, što može dovesti do brzog trošenja i povećanog trenja. Prednost je visoka otpornost na udarno opterećenje i dugotrajnost u teškim uvjetima, ali je režim održavanja zahtjevniji nego kod kompozitnih ležajeva bez održavanja.

Vizualni pregled: SIZJ12 konstrukcija ležaja i putanja opterećenja

Sljedeća SVG ilustracija daje prikaz poprečnog presjeka ležaja kraja šipke SIZJ12, ističući njegove primarne komponente i put prijenosa opterećenja kroz sferično sučelje. Dizajn naglašava robusnu kontaktnu zonu čelik na čelik i konfiguraciju unutrašnjeg navoja koja se integrira sa standardnim vezama.
