U svijetu mehaničkih spojeva, skromni ležaj na kraju šipke—koji se često naziva i sferni klizni ležaj—neopjevani je heroj koji omogućuje kontrolirano kretanje dok se prilagođava neusklađenosti. Međutim, nisu svi krajevi šipki jednaki. Kada aplikacija zahtijeva iznimnu nosivost, toplinsku stabilnost i pouzdanost, odabir specifičnog modela postaje kritičan. The SIZJ12 ležaj je izvanredna opcija u kategoriji nastavka šipke serije inča. Ovaj vodič pruža duboki tehnički uvid u to zašto je ovaj određeni model, sa svojim kliznim kontaktnim površinama čelik na čelik i robusnom konstrukcijom od ugljičnog čelika, preferirani izbor za inženjere koji se suočavaju s ekstremnim uvjetima rada u sektorima kao što su građevinski strojevi, pakiranje i industrijska automatizacija.

Definiranje SIZJ12: osnovne specifikacije i dimenzije

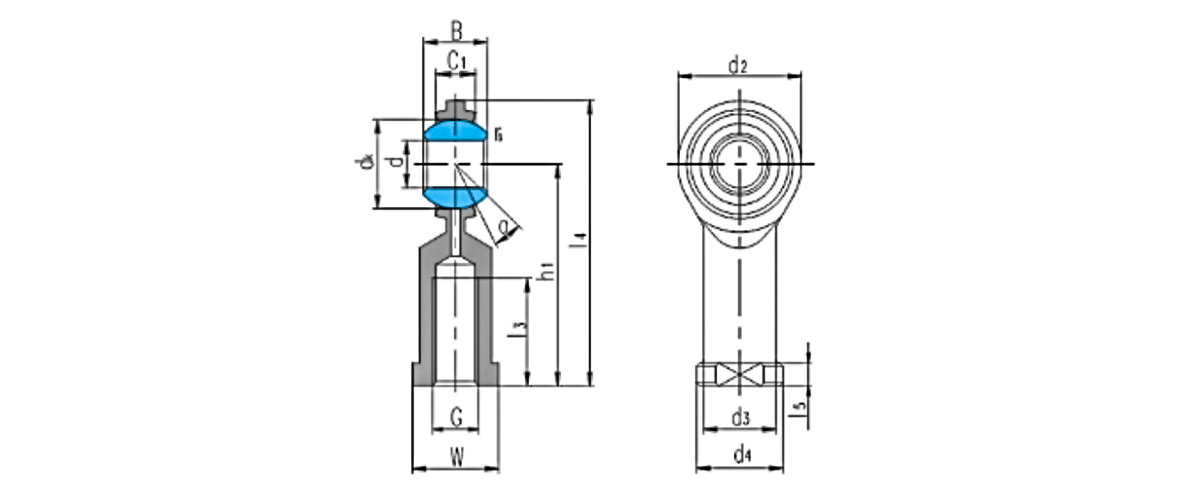

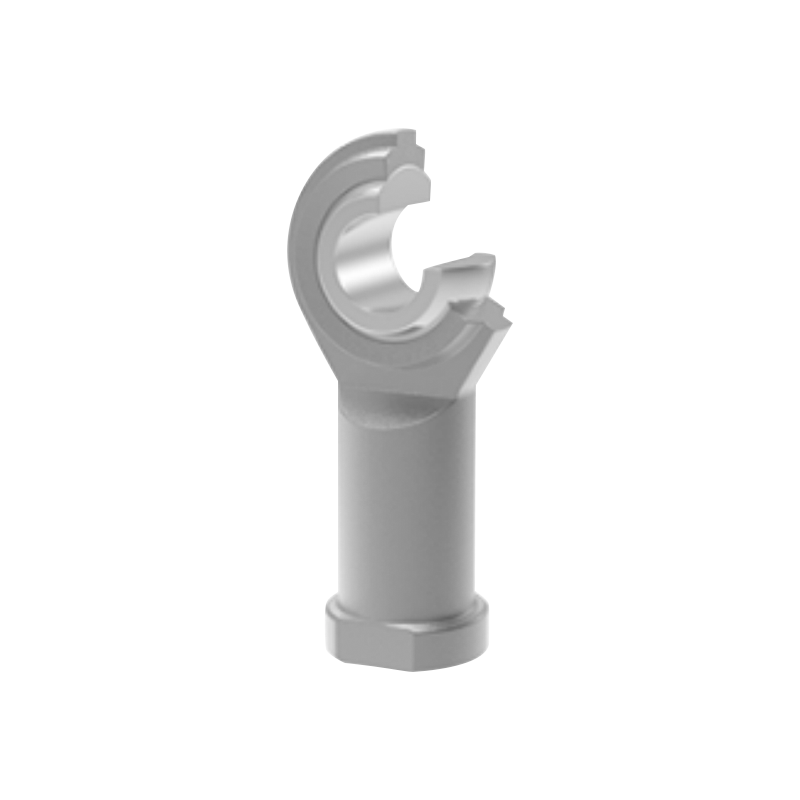

Prije nego što istražite njegove prednosti izvedbe, bitno je razumjeti fizičke i mehaničke parametre koji definiraju ovaj ležaj. SIZJ12 je kraj šipke sa ženskim navojem, što ga razlikuje od varijanti s muškim navojem i određuje kako se integrira u sklop. Ima 1/2-20 UNF navoj, što ga čini kompatibilnim sa standardnim imperial zatvaračima. Dizajn čelik na čeliku, gdje su i lopta i trkaći prsten izrađeni od kaljenog ugljičnog čelika, nudi jedinstvenu kombinaciju visoke nosivosti i otpornosti na trošenje. U nastavku je detaljan pregled kritičnih dimenzija i ocjena.

Dinamička nosivost od 28 kN postavlja visoko mjerilo za ovu klasu veličina, a statička nosivost je jednako impresivna. Ovi podaci potvrđuju da SIZJ12 nije samo pasivna komponenta, već strukturni element sposoban izdržati značajne sile u zahtjevnim sustavima upravljanja kretanjem.

Oznake nosivosti i mehanička otpornost: Referentna vrijednost od 28 kN

The SIZJ12 nosivost 28 kN nije proizvoljan broj; to je rezultat detaljnih inženjerskih proračuna koji uzimaju u obzir geometriju ležaja, svojstva materijala i toplinsku obradu. Ova dinamička nosivost (C) označava opterećenje pod kojim ležaj može postići minimalni životni vijek od 100.000 ciklusa osciliranja u idealnim uvjetima. Za aplikacije koje uključuju cikličko opterećenje - kao što su robotske ruke u automatizaciji ili zglobni spojevi građevinskih strojeva - sposobnost podnošenja dinamičkih opterećenja od 28 kN znači da ležaj može pouzdano funkcionirati u zadacima poput podizanja, guranja ili naginjanja teških komponenti.

Statički kapacitet opterećenja i sigurnosne granice

Oznaka statičkog opterećenja (C0) za SIZJ12 znatno je viša, često prelazi 35 kN, što pruža izdašnu sigurnosnu marginu za udarna opterećenja koja se često javljaju u teškim strojevima. Za tipični ležaj na kraju šipke koji se koristi u a ležaj na kraju šipke za građevinske strojeve scenarij—na primjer, upravljačka poluga utovarivača na kotačima—trenutačni šiljci opterećenja mogu premašiti prosječno operativno opterećenje za faktor 2 ili 3. Sposobnost SIZJ12 da apsorbira takve šiljke bez trajne deformacije osigurava cjelovitost cijelog sustava povezivanja. U nastavku je usporedni prikaz nosivosti.

SIZJ12 pripada obitelji ženski ležaj na kraju šipke komponente, karakterizirane unutarnjim navojem koji prihvaća muški klin ili šipku. Specifični navoj 1/2-20 UNF je Unified Fine navoj s 20 navoja po inču. Ovaj fini korak nudi nekoliko mehaničkih prednosti u odnosu na grube navoje: bolju rezoluciju podešavanja, veće područje zateznog naprezanja i vrhunsku otpornost na labavljenje pod vibracijama. Za sustave automatizacije gdje su precizne prilagodbe duljine šipke kritične, ili za opremu za pakiranje koja je izložena kontinuiranim cikličkim vibracijama, fini navoj osigurava da postavka ostaje stabilna tijekom vremena.

Prilikom odabira između ženskih i muških krajeva šipki, izbor često ovisi o arhitekturi sklopa. Ženski krajevi šipki kao što je SIZJ12 obično se koriste kada točka pričvršćivanja zahtijeva spojnicu ili držač s prolaznom rupom, čime se osigurava čista i kompaktna veza. The SIZJ12 ležaj također je dostupan u varijanti s lijevim navojem, označen kao SILZJ12, za primjene koje zahtijevaju podešavanje zatezne steze. Odluka između SIZJ12 vs SILZJ12 lijevi navoj diktira potreba za zatezanjem u smjeru kazaljke na satu ili suprotno od njega tijekom sastavljanja ili održavanja.

Snaga niti i angažman

S navojem 1/2-20 UNF, SIZJ12 pruža visok stupanj čvrstoće zahvata navoja, što je bitno kada se ležaj koristi kao nosivi element u napetosti. Područje vlačnog naprezanja navoja 1/2-20 UNF je približno 0,1599 sq.in, što znači da je dokazna nosivost veća od 30 kN za standardne čelične klinove, što učinkovito odgovara statičkoj nosivosti ležaja. Ova ravnoteža osigurava da nit ne postane najslabija karika u vezi.

Jedno od najčešće postavljanih pitanja o SIZJ12 odnosi se na njegovo ponašanje u okruženjima s povišenom toplinom. Standardno ležaj na kraju šipke za primjenu pri visokim temperaturama moraju se boriti s toplinskim širenjem, degradacijom maziva i potencijalnim promjenama u tvrdoći materijala. SIZJ12, sa svojom potpuno čeličnom konstrukcijom, izuzetno se dobro nosi s ovim izazovima. Koeficijent toplinske ekspanzije za kaljeni ugljični čelik je približno 11-13 µm/m·°C, što znači da je pri temperaturnoj razlici od 150°C, promjena dimenzija u vanjskom promjeru od 30 mm manja od 0,06 mm—dobro unutar uobičajenih dopuštenih razmaka.

Strategija podmazivanja za ekstremne vrućine

Dok klizni par čelik na čelik može raditi bez podmazivanja kratka razdoblja, optimalna izvedba u okruženjima s visokim temperaturama zahtijeva pažljiv režim podmazivanja. Visokotemperaturne masti na bazi poliuree ili sintetičkih ulja zgusnutih PTFE-om održavaju svoju viskoznost do 180°C i mogu se nanositi kroz isporučeni priključak za podmazivanje. Za primjene koje prelaze 200°C, preporučuju se čvrsta maziva kao što su molibden disulfid (MoS2) ili grafit. Ova prilagodljivost čini SIZJ12 svestranim izborom za pećnice, nosače peći i spojeve odjeljka motora gdje temperature dramatično fluktuiraju.

Ključni podaci o toplinskim performansama: SIZJ12 je validiran u kontinuiranom radu na sobnoj temperaturi od 180°C s odgovarajućom visokotemperaturnom mašću, pokazujući manje od 5% povećanja radijalnog zazora nakon 5000 ciklusa osciliranja—pokazujući izvrsnu toplinsku stabilnost i otpornost na habanje.

Svestranost SIZJ12 ležaj čini ga osnovnim proizvodom u više industrijskih sektora. Svaka aplikacija koristi različite aspekte svog portfelja performansi.

Građevinski strojevi i teška oprema

U carstvu ležaj na kraju šipke za građevinske strojeve , SIZJ12 se često specificira za poluge upravljača, stabilizatorske poluge i nosače cilindara. Ključni zahtjevi ovdje su visoka otpornost na udarce i sposobnost podnošenja kontaminacije od prašine i krhotina. Dizajn čelik na čeliku tolerantan je na ulazak čestica do određenog stupnja, a očvrsnute površine otporne su na habanje od pijeska i cementne prašine. Tipični bager koristi desetke ležajeva na kraju šipke u svojim hidrauličkim i mehaničkim vezama, što pouzdanost čini glavnim prioritetom za operatere voznog parka.

Automatizacija i robotski sustavi

In automatizacija poluge na kraju ležaja primjene, preciznost i ponovljivost su najvažniji. Robotske ruke, jedinice za odabir i postavljanje i automatizirano vođena vozila (AGV) koriste krajeve šipki za spajanje aktuatora na zglobove. Visoka preciznost SIZJ12 provrta i vanjskog promjera (ISO H7/h6 tolerancije) osigurava minimalnu zračnost, što znači točno pozicioniranje. Na primjer, u servo pogonjenoj vezi linije za pakiranje, konzistentan moment trenja ležaja omogućuje servo motoru da radi unutar svojih kontrolnih parametara zatvorene petlje bez neočekivanih skokova momenta.

Strojevi za industriju pakiranja

The ležaj za industriju pakiranja često se suočava s visokim cikličkim stopama i povremenim postupcima ispiranja. Iako SIZJ12 prema zadanim postavkama nije otporan na koroziju (budući da je ugljični čelik), mnogi inženjeri za pakiranje određuju ga u područjima zaštićenim od izravne vlage ili nanose premaz otporan na koroziju. Njegova sposobnost da se nosi s oscilacijama velike brzine u čeljustima za zatvaranje filma ili mehanizmima za savijanje kartona čini ga popularnim izborom, posebno u kombinaciji s automatiziranim sustavima podmazivanja koji osiguravaju dosljednu izvedbu tijekom milijuna ciklusa.

Odabir pravog SIZJ12 ležaj uključuje više od jednostavnog podudaranja dimenzija. Inženjeri moraju procijeniti kombinaciju opterećenja, brzine, temperature i čimbenika okoline. Sljedeći popis za provjeru opisuje kritične parametre koje treba uzeti u obzir.

• Profil opterećenja: Odredite ekvivalentno dinamičko opterećenje (P) na temelju stvarnih radijalnih i aksijalnih sila. Za kombinirana opterećenja koristite odnos P = X·Fr Y·Fa, gdje su X i Y faktori navedeni u katalogu ležajeva. Osigurajte da je P manji od dinamičkog opterećenja od 28 kN za željeni vijek trajanja.
• Frekvencija osciliranja: Za visokofrekventne primjene, uzmite u obzir generiranu toplinu trenja. Ležajevi čelik na čeliku mogu podnijeti brzine do 2 m/s brzine klizanja uz odgovarajuće podmazivanje. Pri višim frekvencijama razmislite o prisilnom podmazivanju ili hlađenju.
• Temperaturna ovojnica: Za kontinuirani rad iznad 120°C, odaberite visokotemperaturnu mast i potvrdite da materijali kućišta imaju kompatibilne koeficijente toplinske ekspanzije kako biste izbjegli gubitak predopterećenja.
• Zaštita okoliša: U prašnjavim ili mokrim okruženjima razmislite o dodavanju zaštitnih čizama ili namještanju ležaja s premazom otpornim na koroziju. Sam SIZJ12 ne uključuje brtve, tako da može biti potrebno vanjsko brtvljenje.
• Zahtjevi za neusklađenost: SIZJ12 se prilagođava do ±8 stupnjeva kutnog odstupanja. Provjerite da geometrija poluge ne prelazi ovu granicu, posebno u uvjetima maksimalnog otklona.

Provjera kroz izračun

Kako bismo ilustrirali proces odabira, razmotrimo spoj građevinske opreme s vršnim radijalnim opterećenjem od 22 kN i komponentom aksijalnog opterećenja od 6 kN. Korištenjem faktora opterećenja za sferni klizni ležaj (X=1, Y=2,5 za čelik na čelik), ekvivalentno dinamičko opterećenje P = 1·22 2,5·6 = 37 kN. To premašuje dinamičku vrijednost od 28 kN, što ukazuje da bi bio potreban veći ležaj ili smanjenje aksijalnog opterećenja. Ovo pokazuje važnost točne analize opterećenja u sprječavanju prijevremenog kvara.

Usporedna analiza: SIZJ12 u odnosu na druge krajeve šipki inčne serije

Iako je SIZJ12 ležaj visokih performansi, korisno je razumjeti njegovu usporedbu s drugim uobičajenim krajevima šipki serije inča, osobito u pogledu nosivosti i veličine navoja. Donja tablica daje usporedni pregled unutar iste obitelji.

Ova usporedba naglašava da SIZJ12 zauzima uravnoteženu sredinu u obitelji inčnih serija, nudeći dinamičko opterećenje od 28 kN što je znatno više od manjeg SIZJ10 dok je kompaktniji od SIZJ14. To ga čini optimalnim izborom za primjene u kojima prostorna ograničenja onemogućuju korištenje većeg ležaja, ali zahtjevi opterećenja premašuju mogućnosti manjih alternativa.

Održavanje i optimizacija radnog vijeka

Kako biste iz SIZJ12 izvukli maksimalan radni vijek, neophodna je proaktivna strategija održavanja. Dizajn čelik na čelik, iako je robustan, ima koristi od redovitog ponovnog podmazivanja i pregleda.

Intervali podmazivanja

Za tipične industrijske primjene koje rade pod umjerenim opterećenjima i brzinama, preporučuje se ponovno podmazivanje svakih 100 do 200 radnih sati. U teškim građevinskim strojevima koji su izloženi velikim udarnim opterećenjima i ostacima, ovaj se interval može smanjiti na 40-50 sati. Ležaj uključuje priključak za podmazivanje za jednostavno ponovno podmazivanje, a za većinu primjena savjetuje se korištenje visokokvalitetne EP (ekstremne tlačne) masti s baznim uljem viskoznosti ISO VG 150–220.

Praćenje trošenja

Praćenje radijalnog zazora je najučinkovitija metoda procjene stanja sferičnog kliznog ležaja čelik na čelik. Kako se ležaj troši, zazor se postupno povećava. Nakon što radijalni zazor prijeđe 0,15 mm (što je otprilike 2-3 puta više od početnog zazora od 0,05-0,08 mm), ležaj treba zamijeniti kako bi se spriječio gubitak preciznosti i povećana udarna opterećenja na susjednim komponentama. Ova mjerljiva progresija trošenja omogućuje planirano održavanje, smanjujući neplanirane zastoje.

Često postavljana pitanja (FAQ)

P1: Što znači oznaka "SIZJ12" u smislu vrste i veličine ležaja?

Prefiks "SI" označava čelik na čeliku sferni klizni ležaj sa unutrašnjim navojem. "ZJ" je serijski kod za krajeve šipki dimenzioniranih u inčima, a "12" se odnosi na nominalnu veličinu provrta u šesnaestinama inča—u ovom slučaju, 12/16 = 0,750 inča, iako je stvarni provrt 0,500 inča za ovaj dizajn (kod ponekad može odražavati veličinu vanjskog prstena; uvijek provjerite dimenzije). SIZJ12 ima 1/2-20 UNF unutrašnji navoj i dizajniran je za teške primjene.

P2: Može li se SIZJ12 koristiti u podvodnim ili visoko korozivnim okruženjima?

Ne, standardni SIZJ12 izrađen je od ugljičnog čelika i nije otporan na koroziju. Za pomorska ili kemijska okruženja treba specificirati varijante od nehrđajućeg čelika ili antikorozivne varijante. Alternativno, vanjska brtva ili zaštitna čizma mogu se koristiti za zaštitu ležaja od vlage, ali najbolje rješenje je odabrati ležaj od materijala otpornog na koroziju od samog početka.

P3: Koja je razlika između SIZJ12 i SILZJ12?

Glavna razlika je u smjeru niti. SIZJ12 ima desni (standardni) navoj, dok SILZJ12 ima lijevi navoj. SILZJ12 se koristi u primjenama gdje su potrebne prilagodbe poput zatezne poluge, omogućujući da se dva kraja šipke navoje na središnju šipku kako bi se prilagodila njezina duljina bez rastavljanja spoja.

P4: Kako SIZJ12 podnosi udarna opterećenja uobičajena u građevinskim strojevima?

Visoka statička nosivost SIZJ12 (≈36 kN) pruža značajnu sigurnosnu granicu protiv trenutnih udarnih opterećenja. Konstrukcija čelik na čeliku i očvrsnute površine omogućuju ležaju da apsorbira udarnu energiju bez loma ili deformiranja, što ga čini prikladnim za ciklička udarna opterećenja koja se javljaju u polugama bagera i utovarivača.

P5: Je li SIZJ12 prikladan za rotacijske aplikacije velike brzine?

Ne, ležajevi na kraju šipke prvenstveno su dizajnirani za oscilirajuća ili nagibna kretanja, a ne za kontinuiranu rotaciju. Brzina klizanja u sfernom kliznom ležaju općenito bi trebala biti ispod 2 m/s. Za rotacijske primjene pri velikim brzinama prikladniji bi bio konvencionalni kotrljajući ležaj.

P6: Koje se podmazivanje preporučuje za SIZJ12 pri visokim temperaturama?

Za temperature do 120°C prihvatljiva je standardna EP mast na bazi litija. Za temperature između 120°C i 200°C preporučuje se sintetička mast s poliurea ili PTFE zgušnjivačem i baznim uljem visoke viskoznosti. Iznad 200°C, čvrsta maziva poput MoS2 ili grafita treba nanositi izravno na klizne površine.
